Подвижна панта на разпределителния панел

За тези, които се снабдяват с хардуер за контролни шкафове от Yitai Lock в количество, серията подвижни панти на разпределителния панел CL250 си струва да се сравнят между моделите, преди да направят поръчка, тъй като структурният дизайн е последователен, но размерите варират между моделите. Подвижният дизайн означава, че вратата може да бъде повдигната без инструменти, след като бъде монтирана, което е практична характеристика както за монтажни линии, така и за поддръжка на място. Поддържат се и двата метода на инсталиране — завинтване и заваряване — така че пантата се вписва в повечето производствени процеси без модификация.

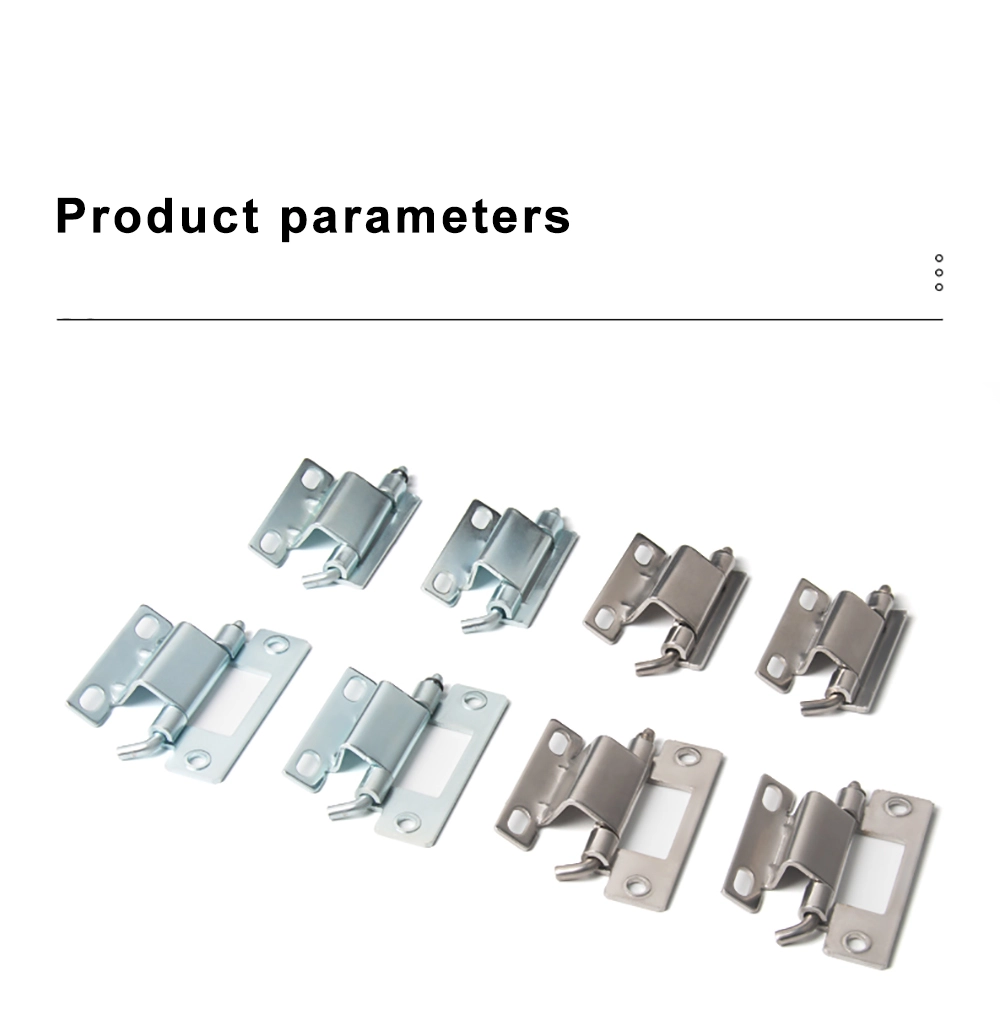

Опции и размери на модела

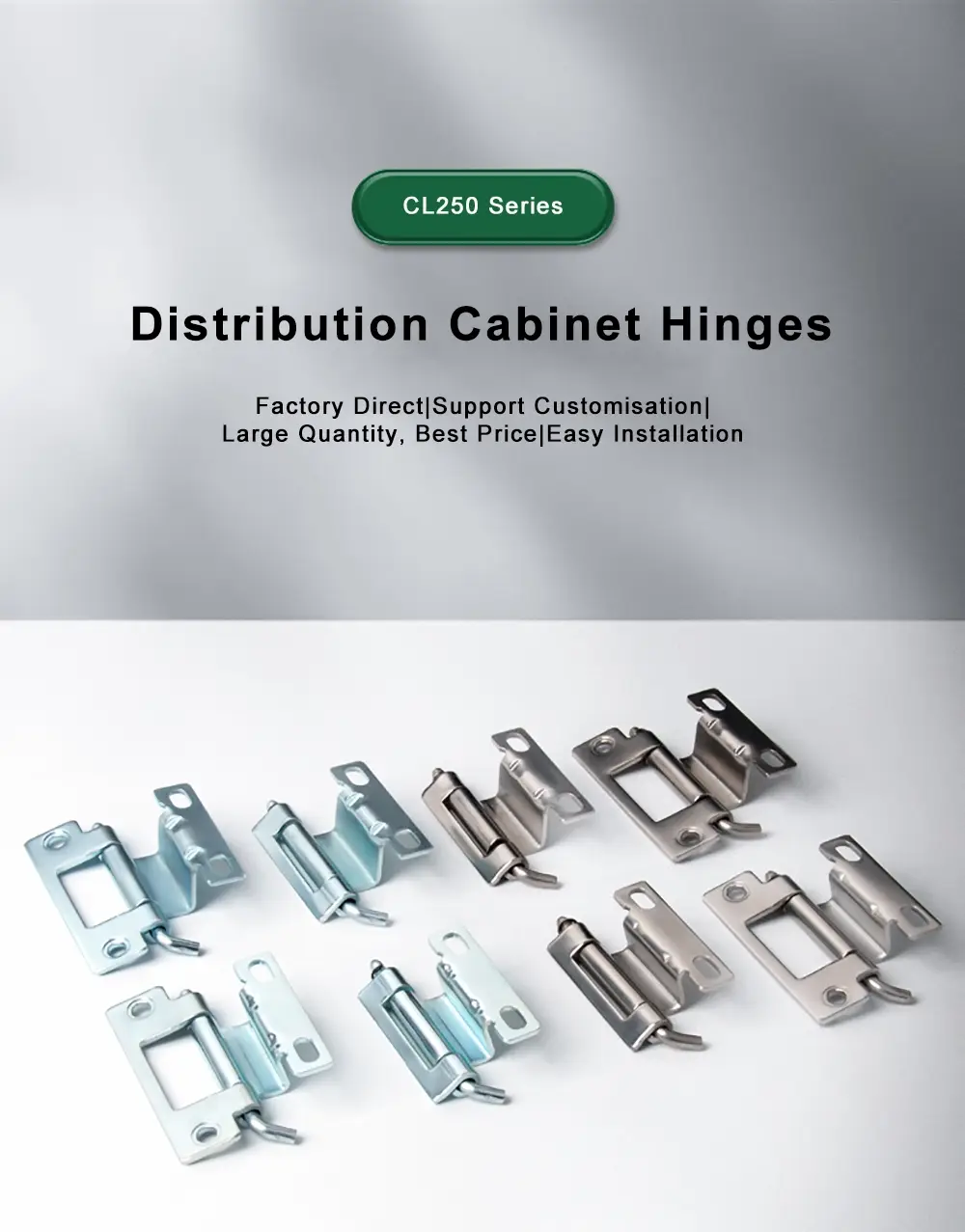

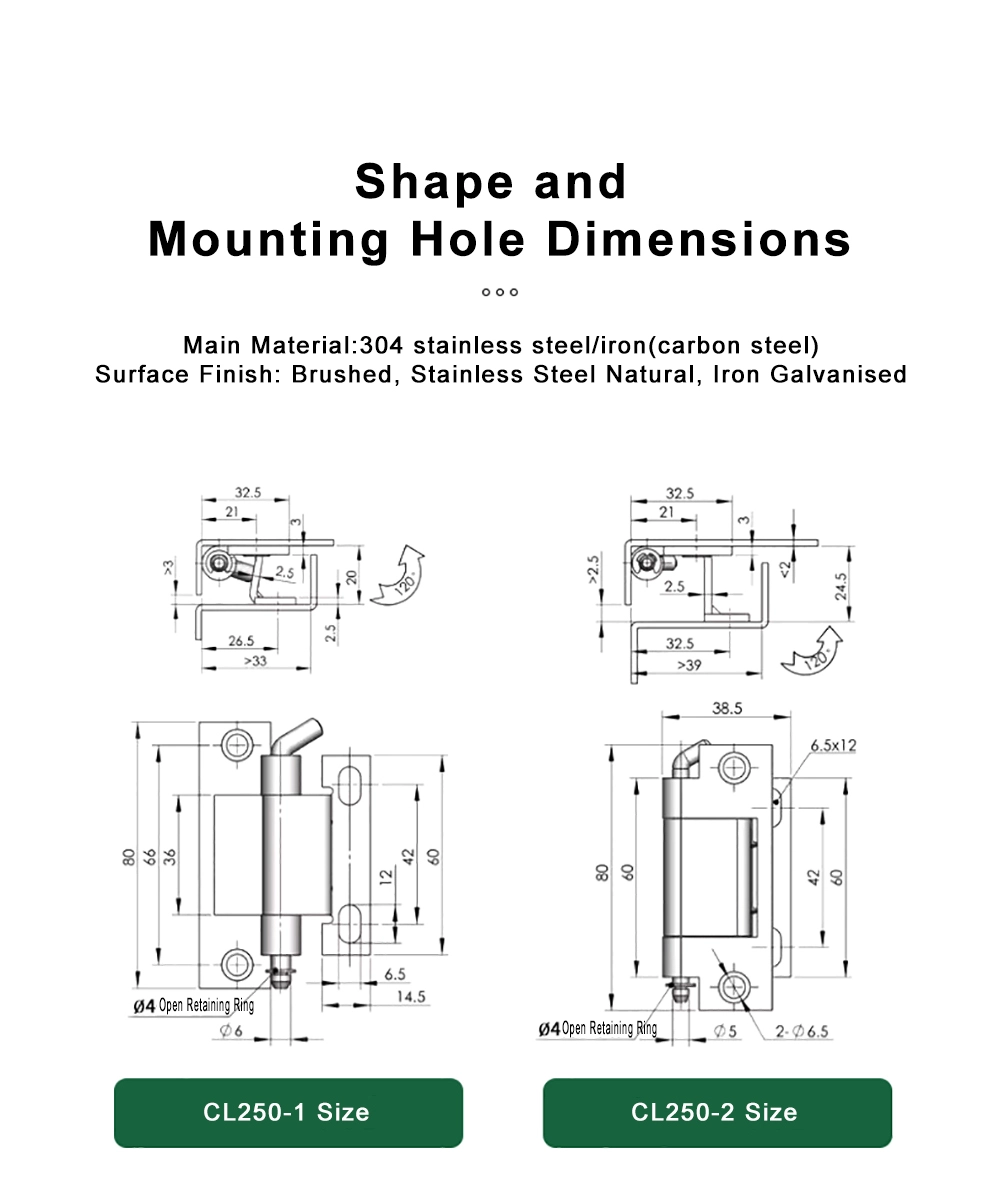

Серията подвижни панти на разпределителния панел CL250 обхваща четири модела със същата основна структура, но различни размери. CL250-1 има обща височина от 80 mm с тяло на пантата от 66 mm, обща дълбочина от 33 mm и диаметър на цевта от Φ6 mm. CL250-2 споделя общата височина от 80 mm и използва 60 mm дължина на тялото, дълбочина от 39 mm или повече и Φ5 mm цев с два Φ6,5 mm монтажни отвора, разположени на разстояние 6,5 × 12 mm един от друг.

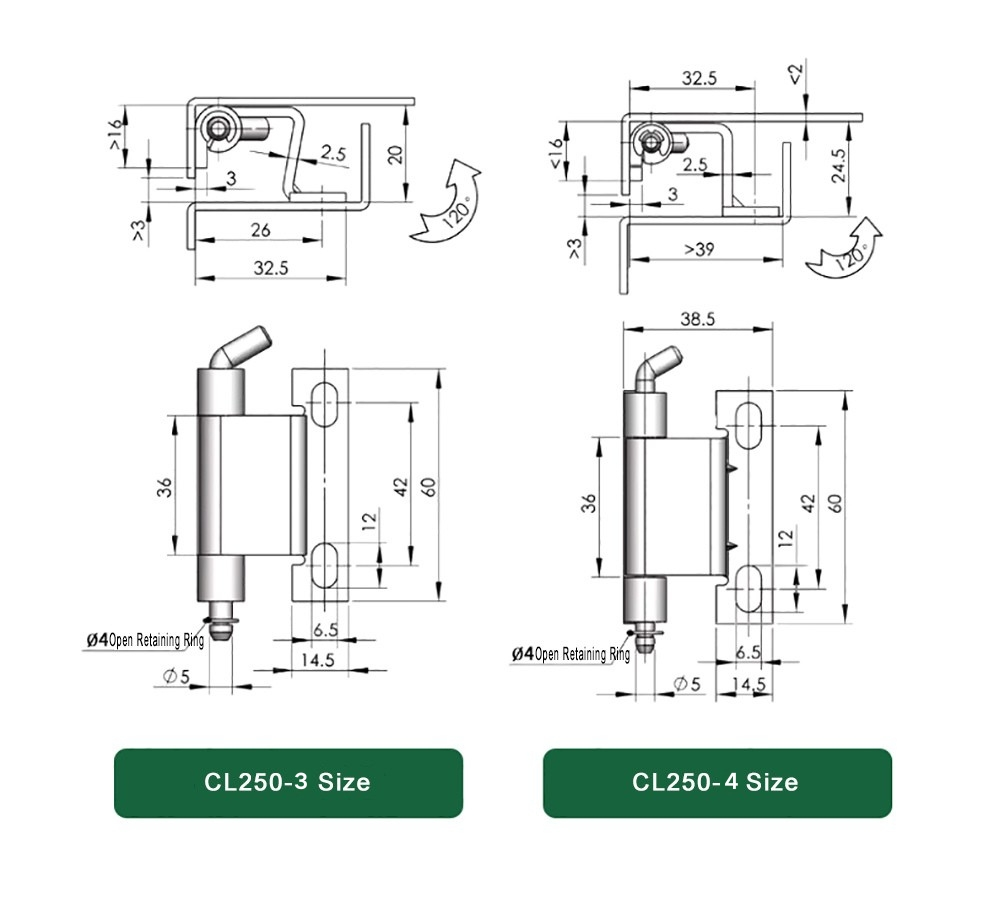

CL250-3 и CL250-4 са по-компактните опции в гамата подвижни панти на разпределителния панел. И двата имат височина на тялото на пантата от 36 mm и обща височина от 60 mm, с 14,5 mm ширина на основата и Φ5 mm цев. CL250-3 има дълбочина от 32,5 mm, докато CL250-4 достига до 38,5 mm. И четирите модела използват отворен задържащ пръстен Φ4 за фиксиране на щифта на място.

Видове пръти и ъгъл на отваряне

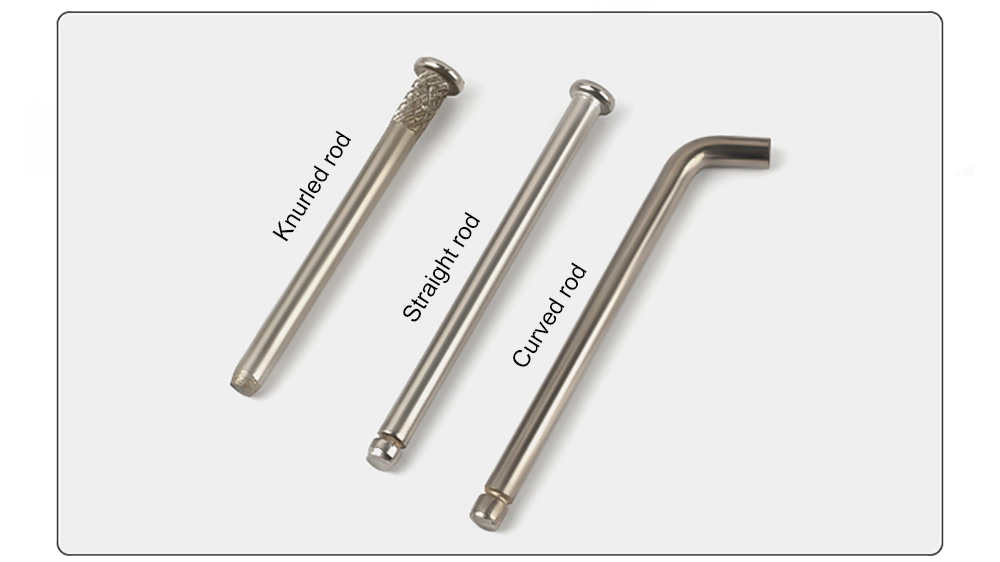

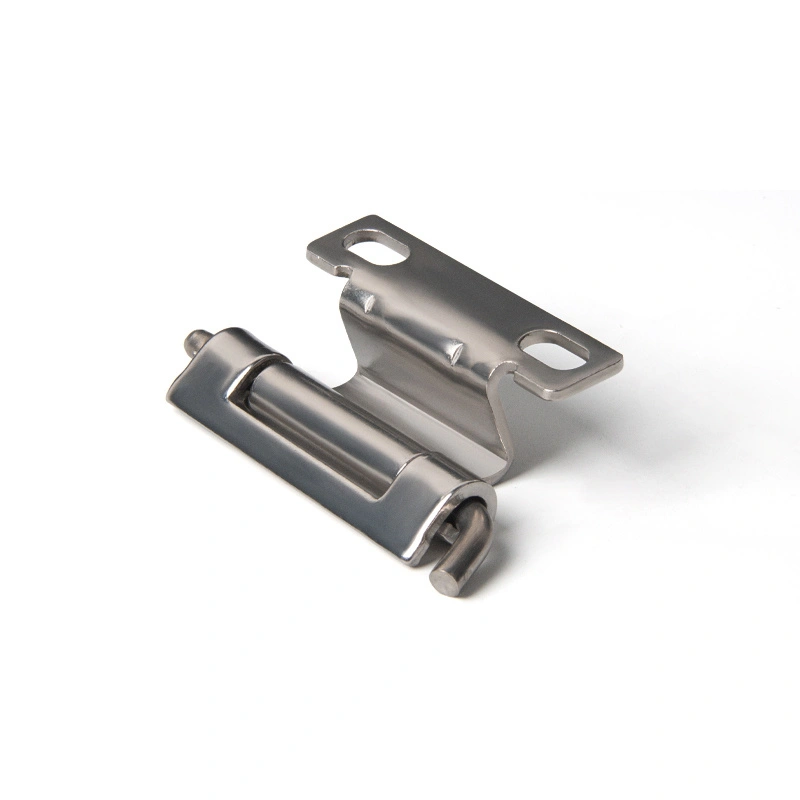

Един от по-практичните детайли на подвижната панта на разпределителния панел е изборът от три вида пръти: назъбени, прави и извити. Набраздената пръчка добавя текстура на захващане към щифта, което помага да се устои на разхлабване при вибрации. Правият прът е стандартната опция и е подходящ за повечето общи приложения в заграждения. Извитият прът е оформен, за да улесни изваждането на щифта с ръка, което може да бъде полезно, когато пантата е достъпна често или в тесни пространства.

Всички типове пръти на подвижната панта на разпределителния панел работят с един и същ отворен задържащ пръстен Φ4, който заключва щифта, след като е поставен. Ъгълът на отваряне в цялата серия CL250 е приблизително 120°, което дава достатъчно пространство за повечето нужди за достъп до вратата на шкафа, без да се изисква пълно завъртане на 180°.

Монтаж и монтаж

Подвижната панта на разпределителния панел поддържа два метода на инсталиране — монтиране с винтове и заваряване — което означава, че може да се използва както в изработени кутии от ламарина, така и в модули на шкафове, свързани с болтове. За монтиране на винтове CL250-1 използва единичен слот Φ6,5 mm, докато моделите CL250-2 и CL250-3/4 използват овални слотове или двойни отвори, които позволяват известно регулиране на позицията по време на монтажа.

Веднъж монтирана, подвижната панта на разпределителния панел позволява крилото на вратата да бъде премахнато чрез издърпване на щифта — не са необходими инструменти. Това го прави много подходящ за заграждения, които изискват периодично премахване на вратата за достъп до окабеляване или вътрешна поддръжка. Задържащият пръстен предпазва щифта от разхлабване по време на редовна употреба, така че няма риск вратата да се отдели неочаквано по време на работа.

Сценарии за приложение

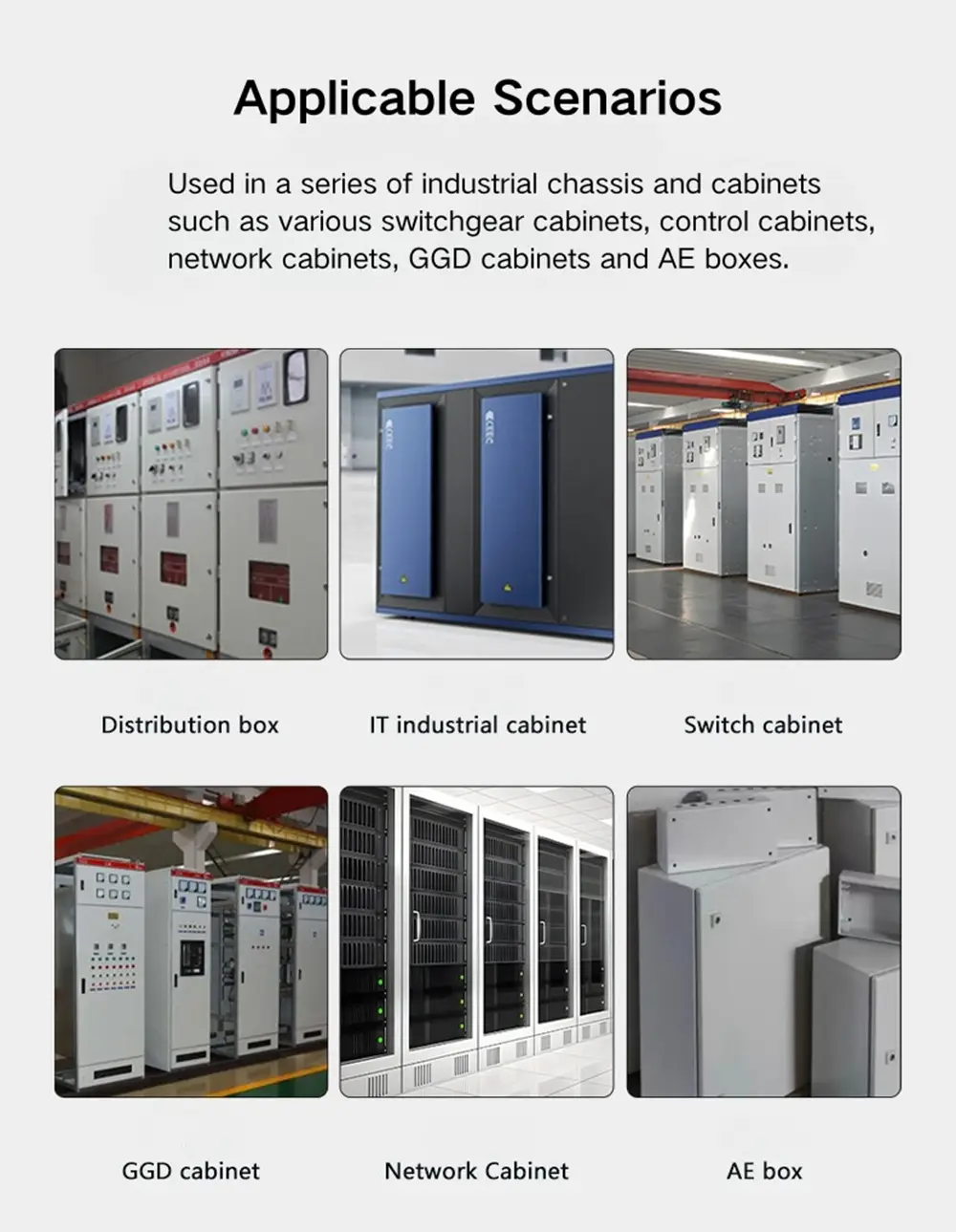

Подвижната панта на разпределителния панел се появява най-често на разпределителни кутии, врати на контролни шкафове и кутии за индустриално оборудване — навсякъде, където вратата трябва да се свали чисто, без да се демонтира рамката. Ъгълът на отваряне от 120° е достатъчен за удобен достъп до вътрешността на панела при повечето инсталации и тъй като се поддържат както монтиране с винтове, така и заваряване, той се вписва в повечето настройки за производство на шкафове без никакво регулиране. От страна на материала, поцинкованата въглеродна стомана сменяема панта на разпределителния панел е най-добрата за стандартни вътрешни шкафове при сухи условия. Версията от неръждаема стомана 304 е по-добрият избор за разпределителна уредба на открито, крайбрежни инсталации или навсякъде, където шкафът ще се справи с влага или корозия с течение на времето. Версията от неръждаема стомана 304 е по-подходяща за разпределителна уредба на открито, крайбрежни инсталации или всяко приложение, при което кутията е изложена на влажност или корозивни условия с течение на времето.

ЧЗВ

Q1: Какви модели са включени в серията CL250?

Серията CL250 включва четири модела: CL250-1, CL250-2, CL250-3 и CL250-4. Всички имат еднакъв структурен дизайн и ъгъл на отваряне - разликите между тях са в размера и конфигурацията на монтажния отвор. Изберете въз основа на размерите на панела на вратата и изискванията за натоварване.

В2: Какъв е ъгълът на отваряне на пантата CL250?

И четирите модела CL250 се отварят на приблизително 120°. Това е последователно в цялата серия, независимо от размера на модела или материала.

Q3: Какви видове пръти са налични?

Пантата CL250 се предлага с три вида пръти: назъбени, прави и извити. Набраздените пръти издържат на разхлабване при вибрации; правите пръти са стандартната опция; извитите пръти улесняват изваждането на щифта на ръка в тесни или често достъпни инсталации.

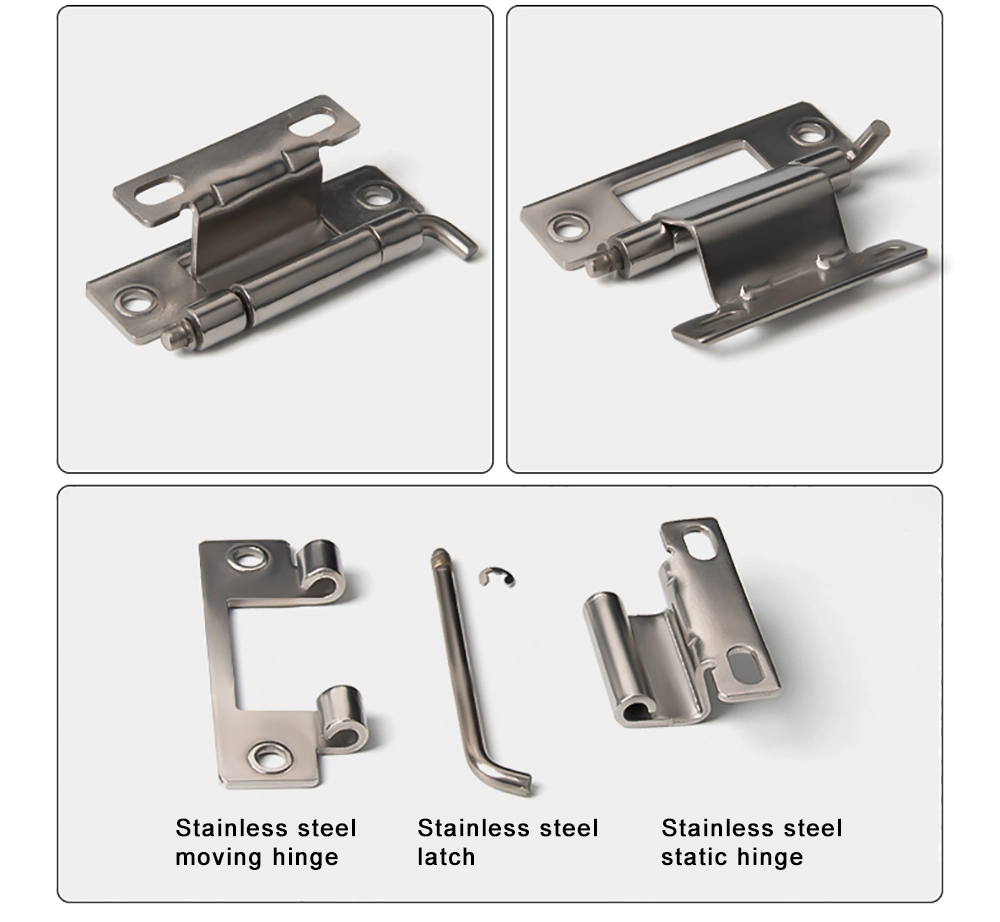

Q4: Как се закрепва щифтът, след като е инсталиран?

Всички модели CL250 използват отворен задържащ пръстен Φ4 за заключване на щифта на пантата на място по време на нормална употреба. Щифтът може да се отстрани на ръка, когато е необходимо премахване на вратата, без да са необходими инструменти.

Q5: Какви методи за инсталиране се поддържат?

Пантата CL250 може да се монтира чрез монтиране на винт или заваряване, в зависимост от метода на производство на шкафа. Конфигурациите на монтажните отвори варират в зависимост от модела — вижте чертежите с размери за размера на слота и подробностите за разстоянието.

Q6: Какви материали са налични?

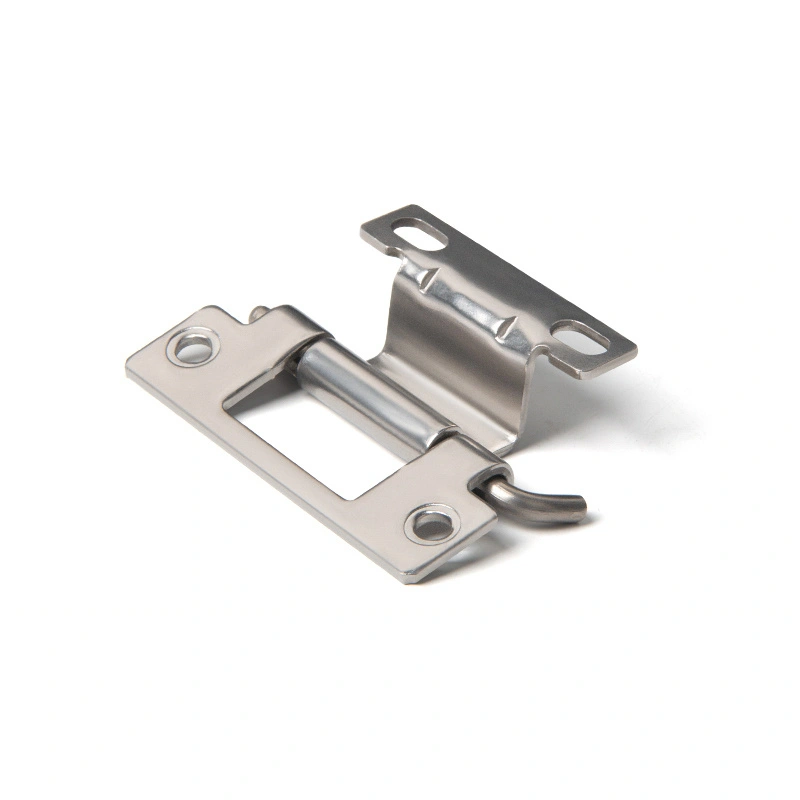

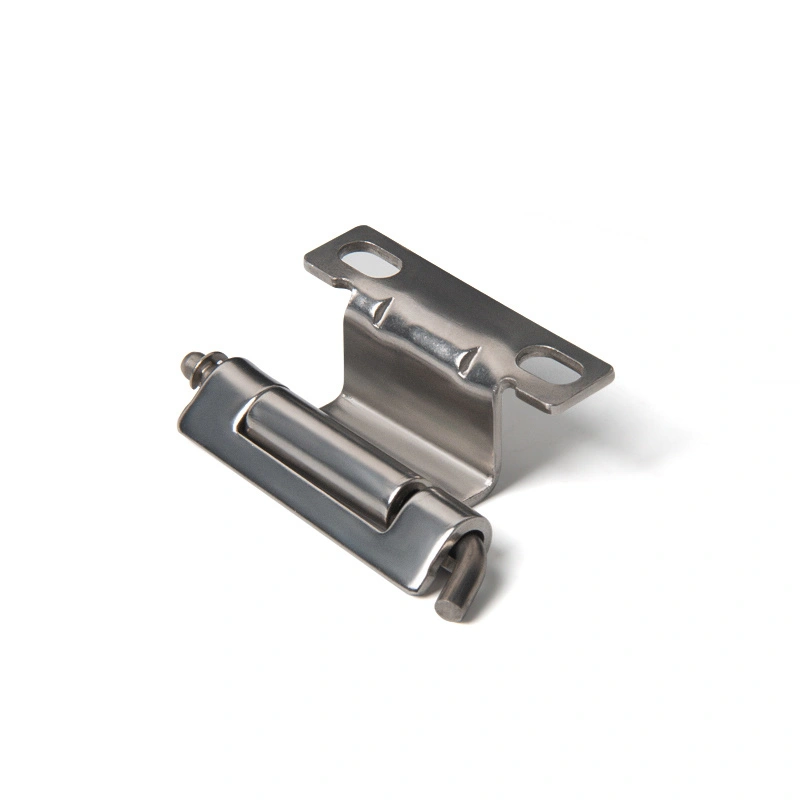

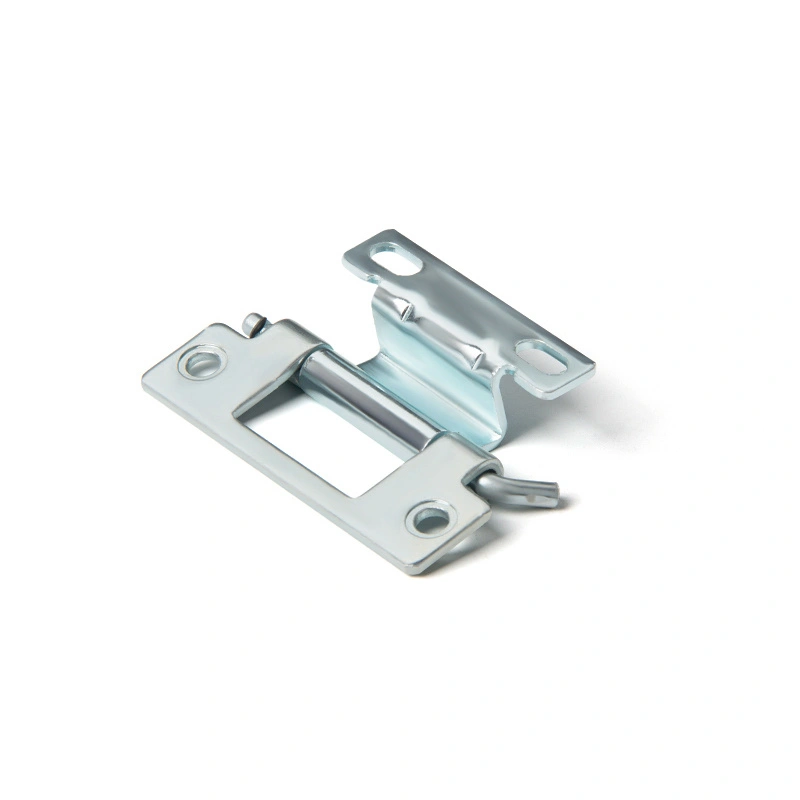

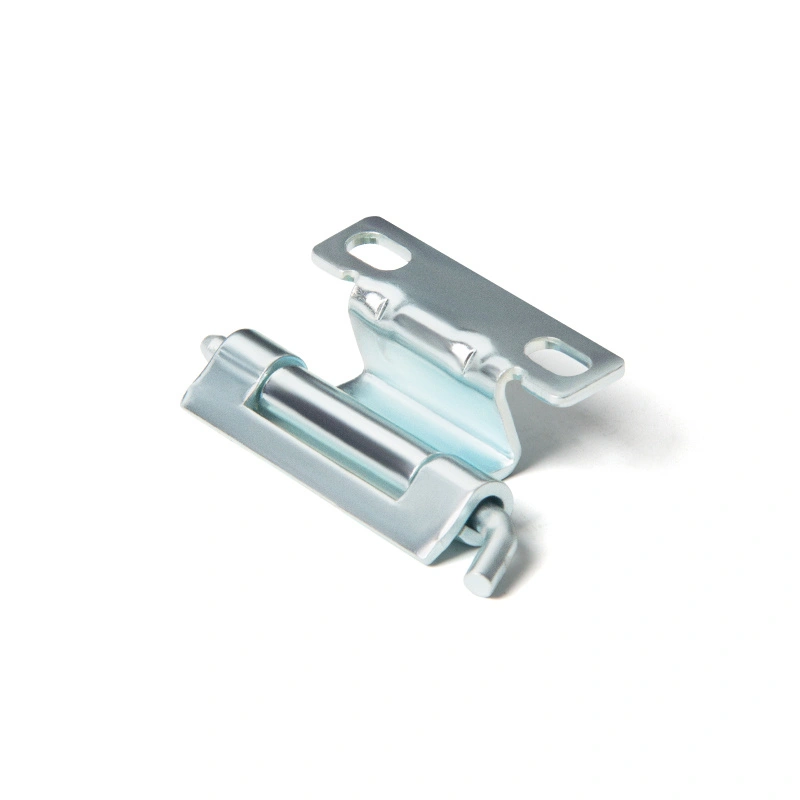

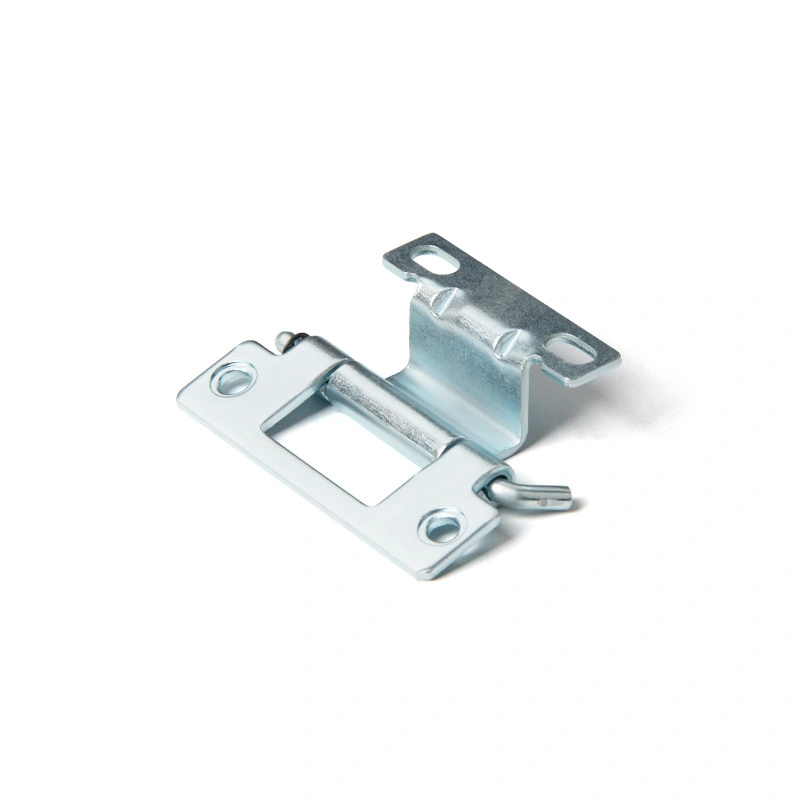

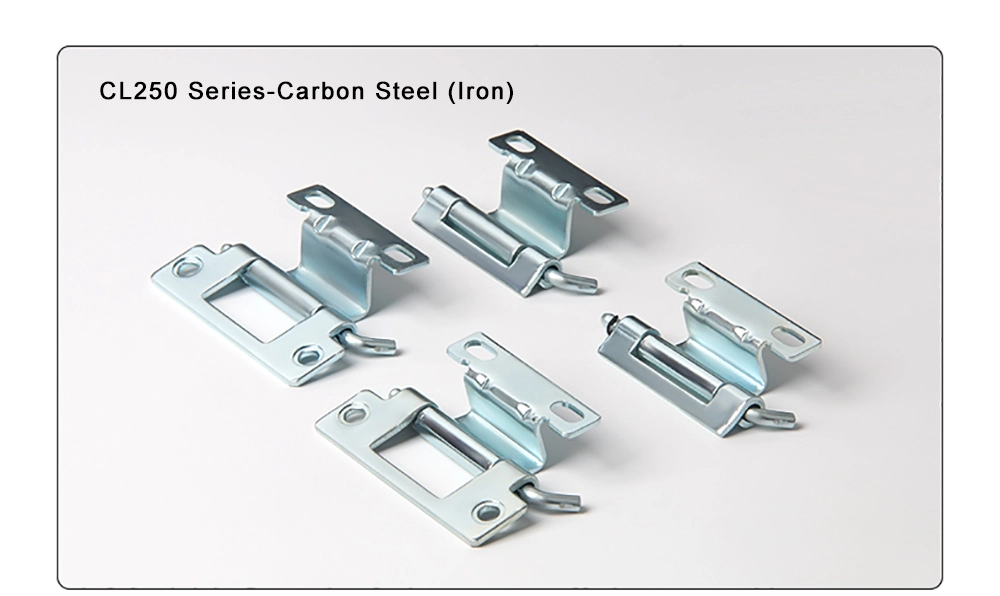

Пантата CL250 се предлага от поцинкована въглеродна стомана и неръждаема стомана 304. Въглеродната стомана е подходяща за вътрешна, суха среда; Неръждаемата стомана 304 е правилният избор за външни заграждения, помещения с висока влажност или корозивни промишлени среди.
