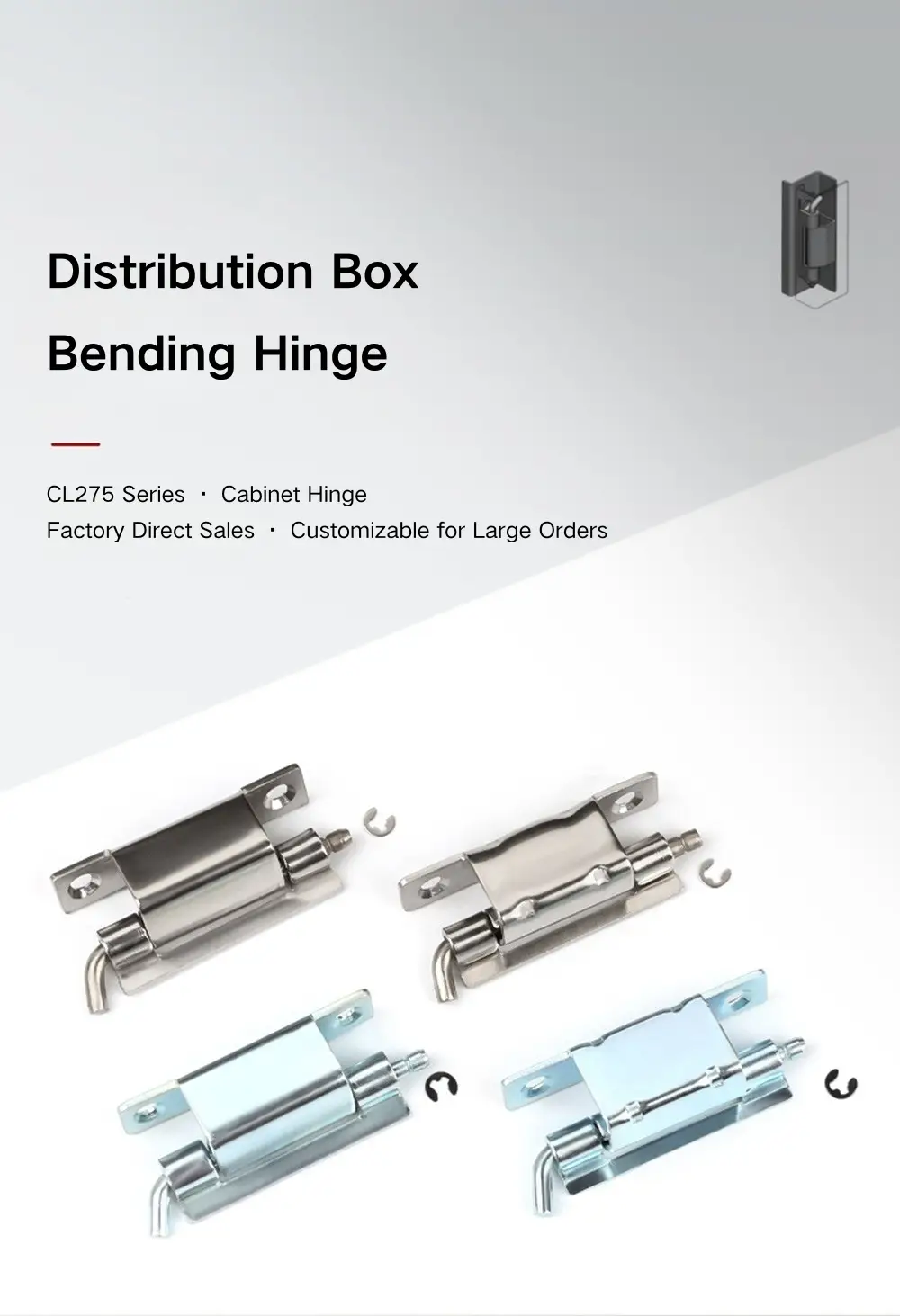

Панта за шкаф с огъване на 90 градуса

За купувачи, които се снабдяват със скрити панти за шкафове от Yitai Lock, серията панти за шкафове с 90 градуса CL275 покрива два ъгъла на отваряне в своите три модела — 120° при CL275-1 и 90° при CL275-2 и CL275-3. CL275-2 и CL275-3 споделят еднакъв хоризонтален отпечатък, но се различават по своите странични размери, така че изборът между тях се свежда до конкретния панел на вратата и геометрията на рамката на вашето заграждение. И трите използват Φ5 мм цев с Φ4 отворен задържащ пръстен за задържане на щифта.

Опции и размери на модела

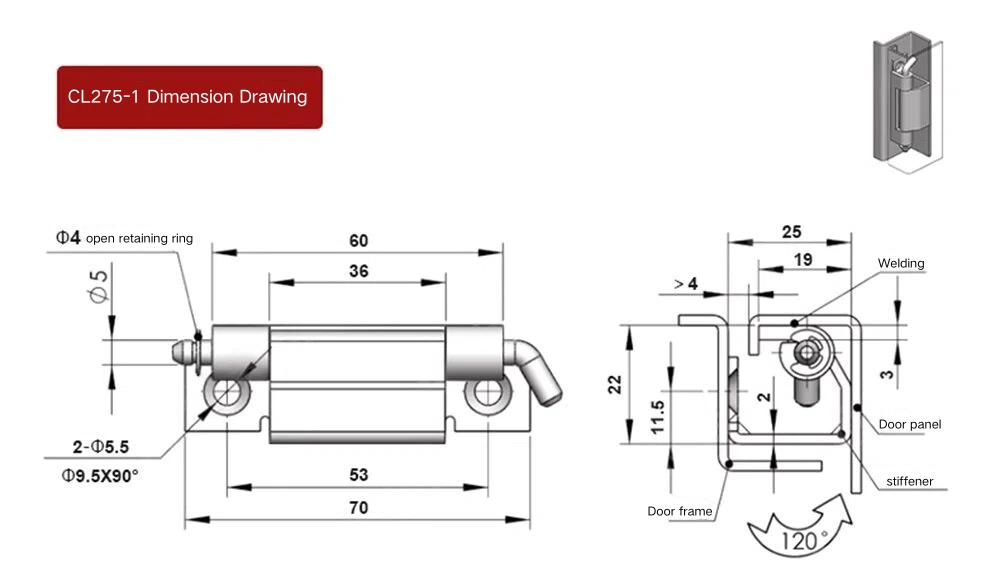

90-градусовата панта за шкаф CL275-1 е най-големият модел с обща дължина от 70 мм и тяло на пантата от 60 мм. Вътрешното разстояние между монтажните крила е 53 mm, диаметърът на цевта е Φ5 mm, а двата монтажни отвора са Φ5,5 mm със зенкер Φ9,5×90°. CL275-1 се отваря на 120°, което го прави правилният избор, когато е необходима по-широка врата.

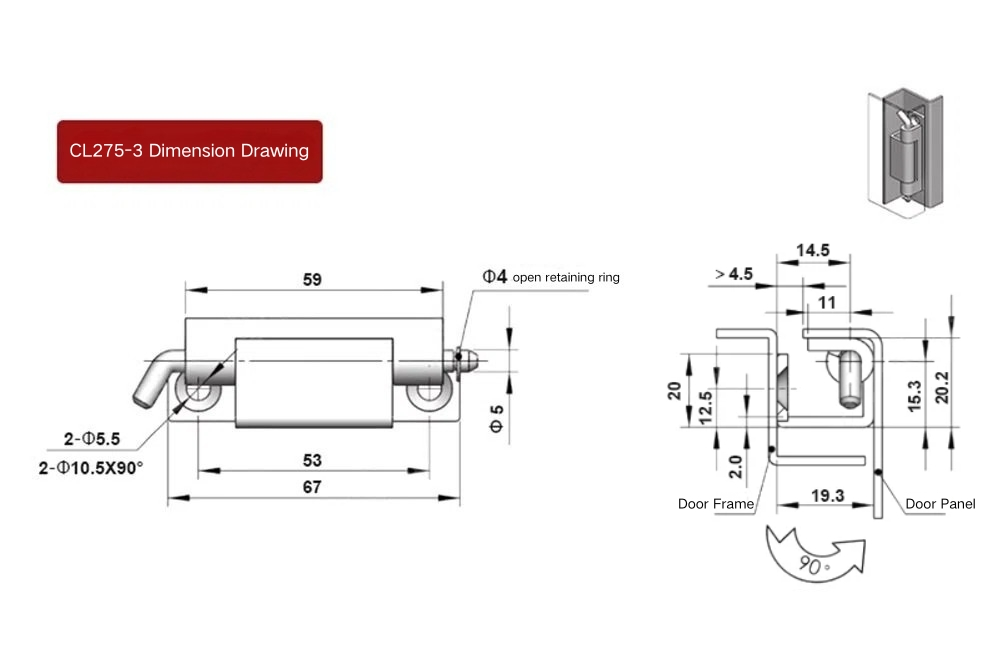

CL275-2 и CL275-3 се отварят на 90° и споделят 53 mm вътрешен обхват и Φ5 mm цев, но се различават по общите си размери и конфигурации на отворите. CL275-2 има обща дължина от 67 mm с тяло от 59 mm и използва два отвора Φ5,5 mm заедно с два отвора за зенкериране Φ10,5 × 90°. CL275-3 има 60 mm тяло и обща дължина от 67 mm с два монтажни отвора Φ5,2 mm. Страничният профил на CL275-3 също се различава от CL275-2, с дълбочина на захващане на рамката на вратата от 19,3 mm и обща странична височина от 20,2 mm — детайли, които имат значение при монтиране на 90-градусовата огъваща се панта на шкафа в конкретен канал на рамката.

Конструкция и монтаж

И трите модела на 90-градусовата панта за шкаф се монтират чрез заваряване. Дизайнът на огънато крило означава, че едната страна на седалките на пантите се опира на вътрешната страна на канала на рамката на вратата, а другата - на панела на вратата, като цилиндърът на пантата е вдлъбнат в профила на рамката, а не върху лицевата страна на шкафа. Това скрито позициониране е това, което отличава CL275 от стандартната повърхностно монтирана панта.

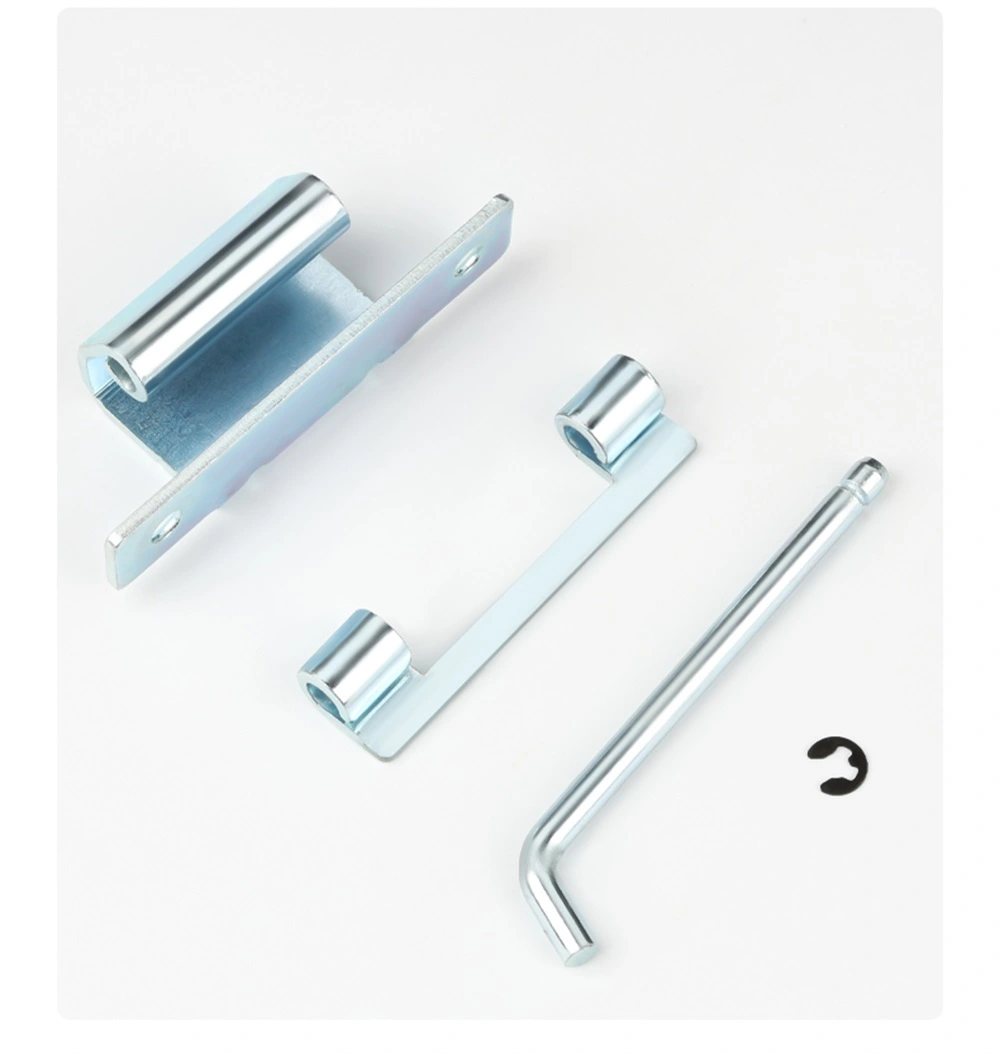

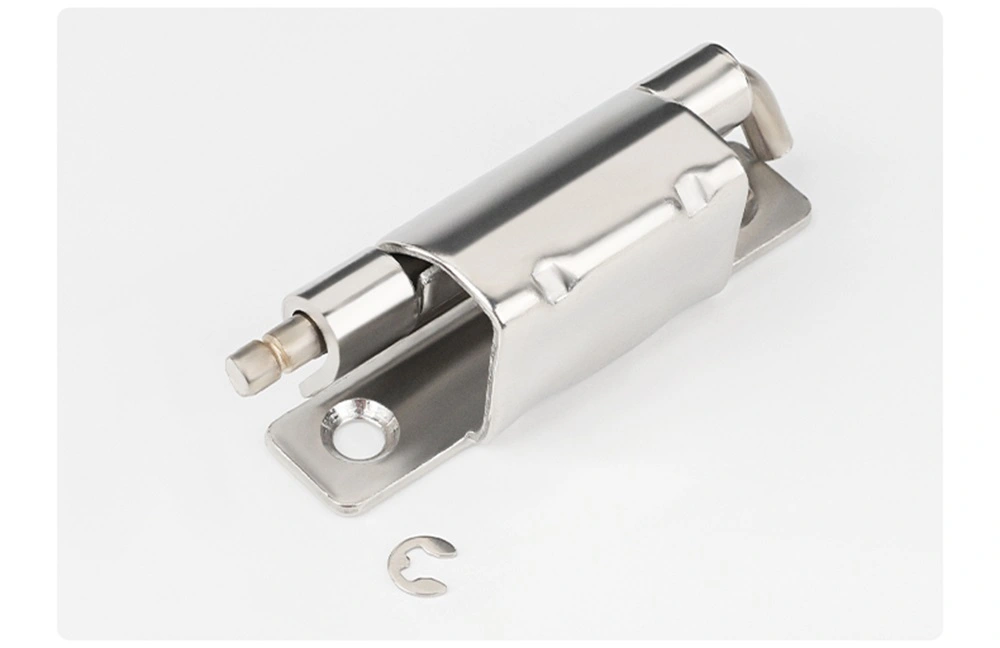

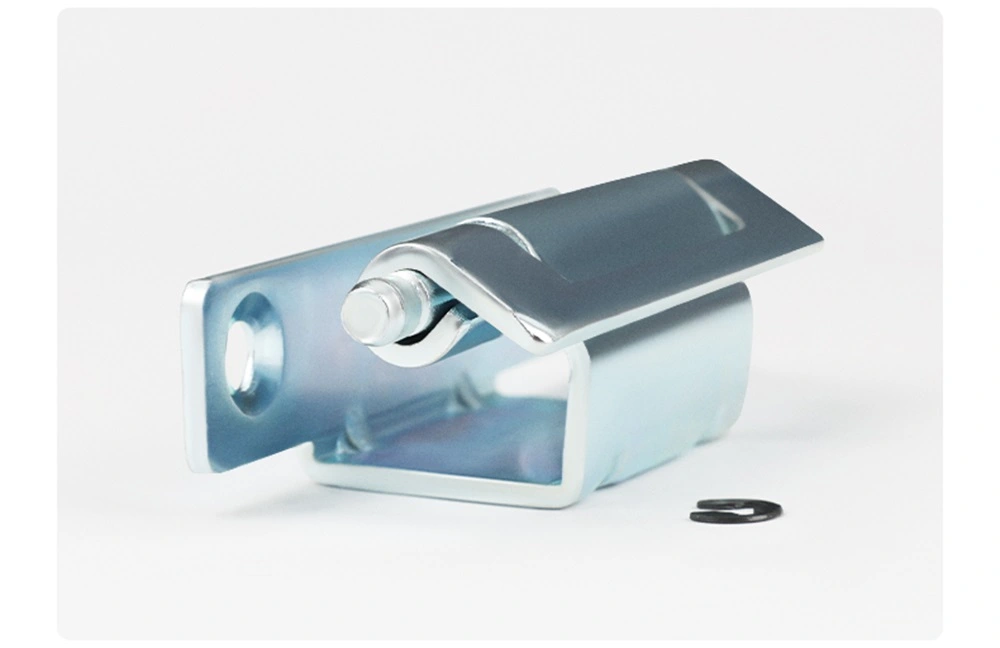

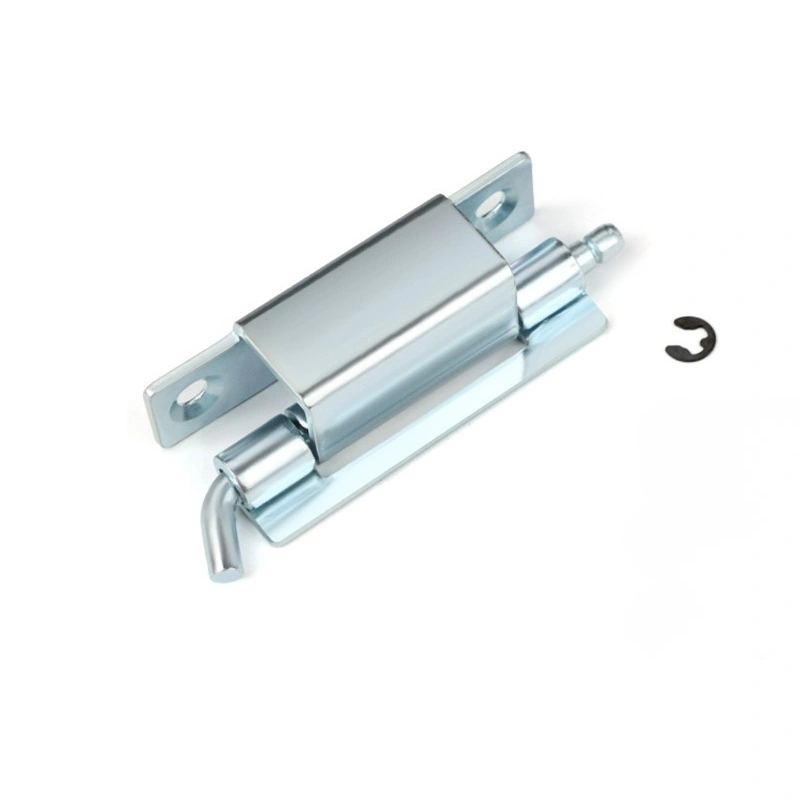

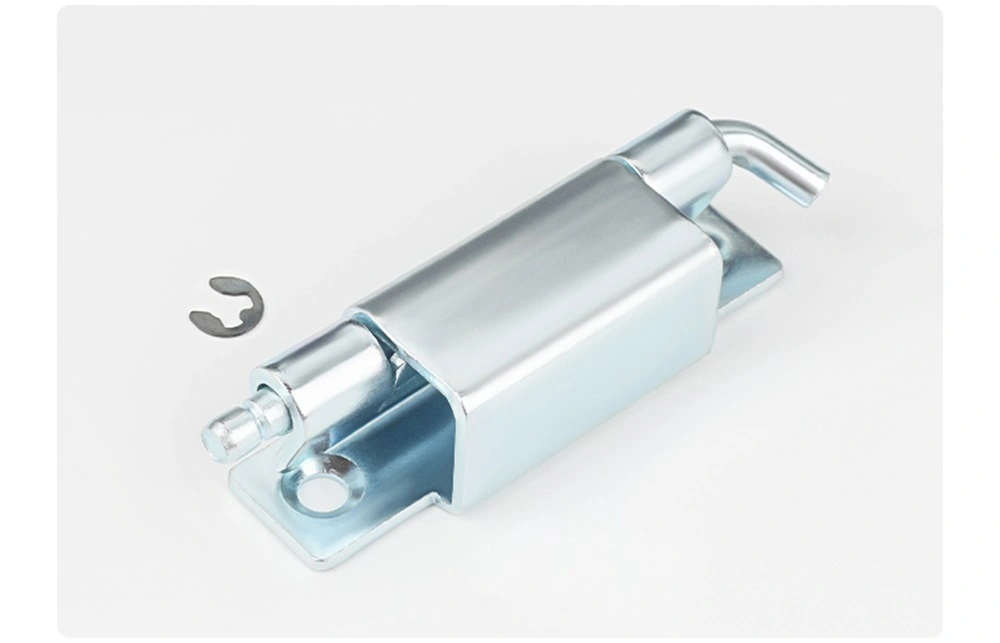

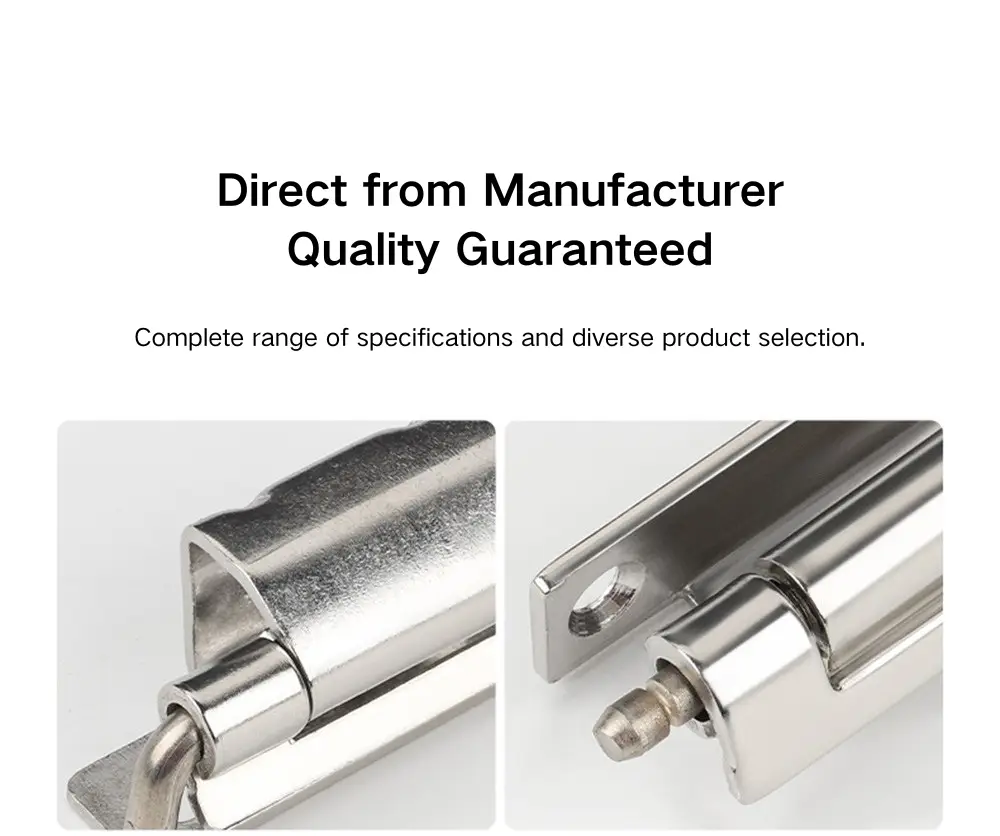

90-градусовата огъваща се панта на шкафа използва отворен задържащ пръстен Φ4 и на трите модела, за да държи щифта на място по време на работа. Крилото на вратата може да се отстрани чрез освобождаване на задържащия пръстен и издърпване на щифта — не са необходими инструменти — което е полезно за шкафове, които се нуждаят от случайно отстраняване на вратата за вътрешен достъп или поддръжка. Заварената инсталация поддържа неподвижното крило постоянно закотвено към касата, така че многократното премахване на вратата не влияе на монтажа.

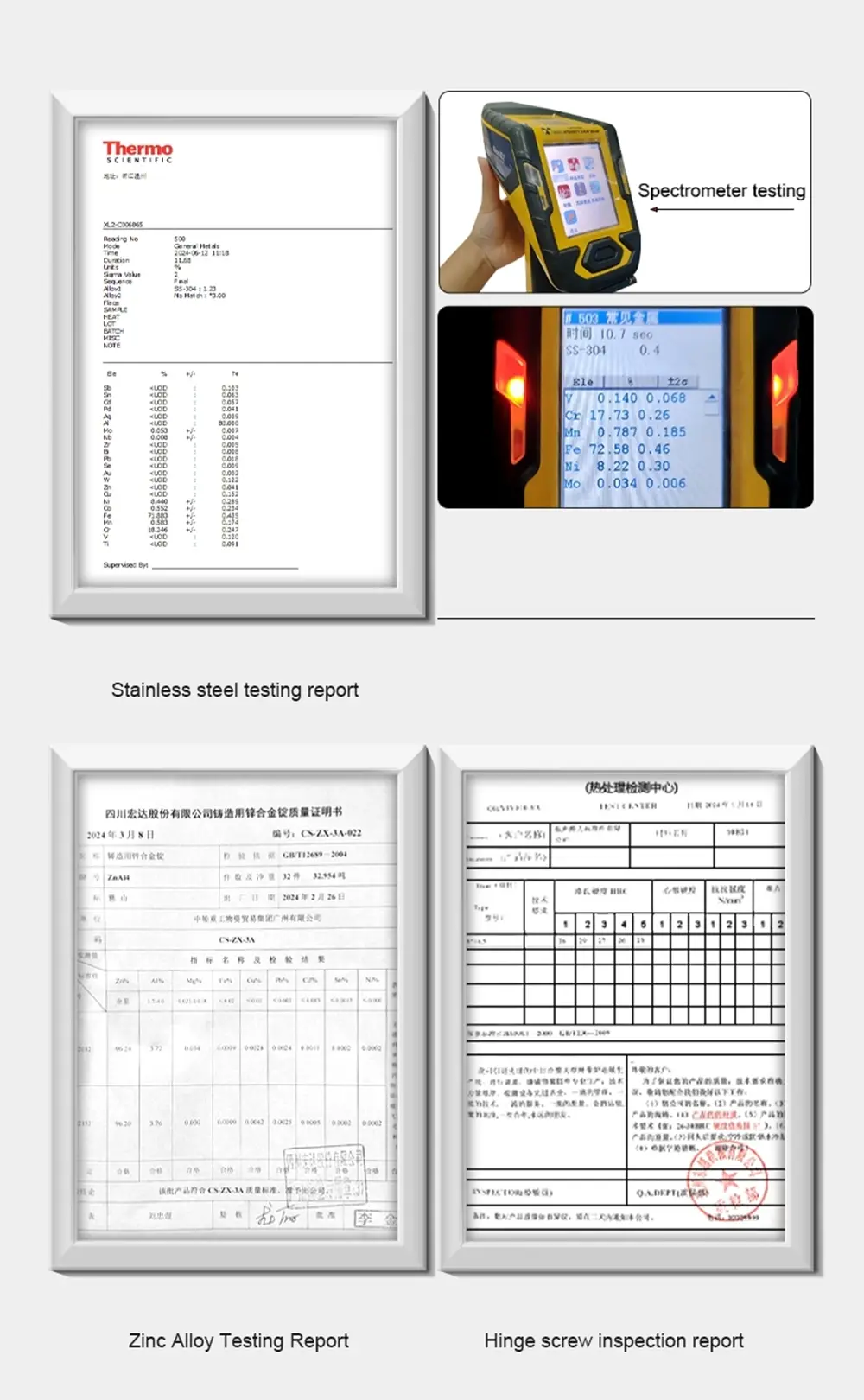

Обработка на материали и повърхности

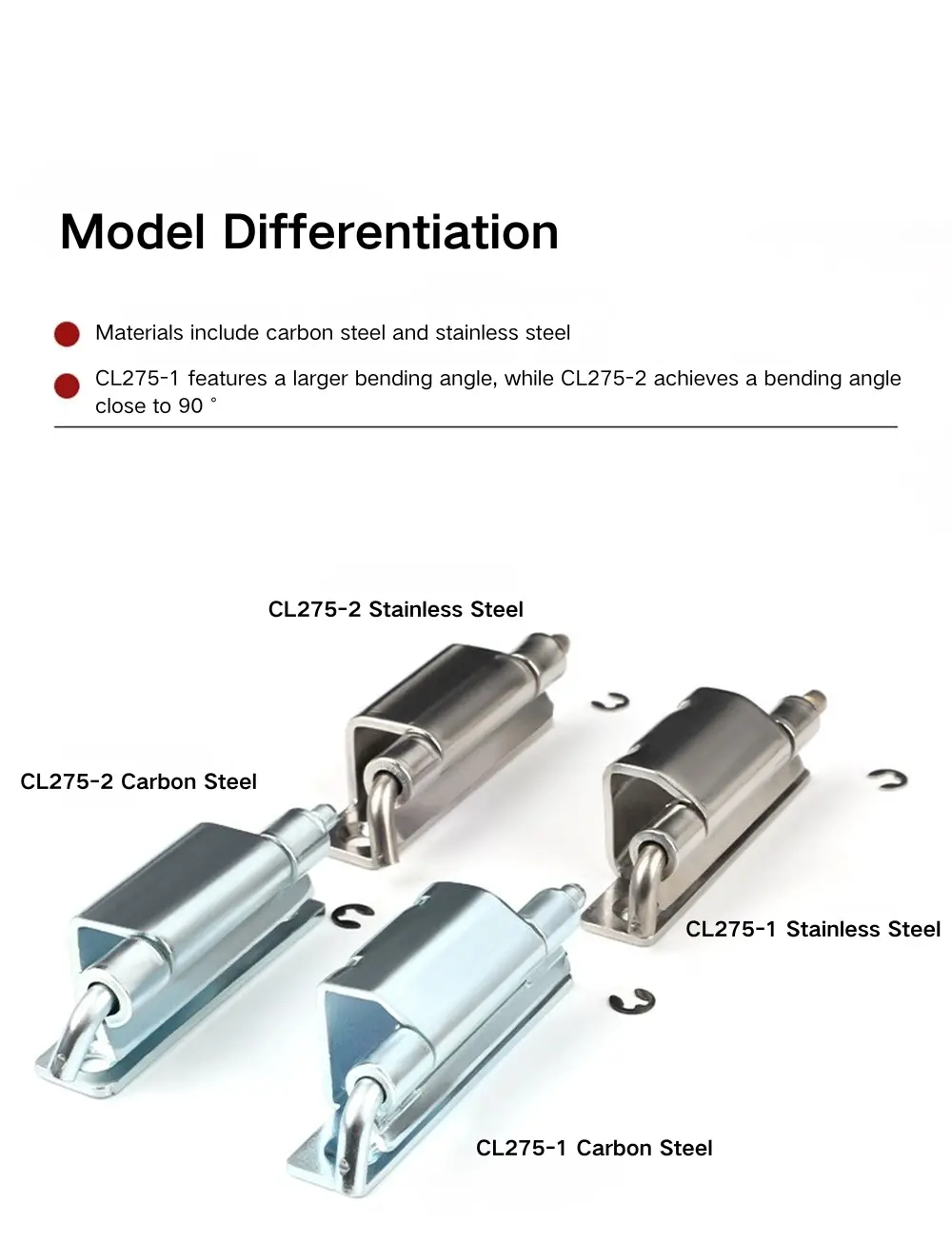

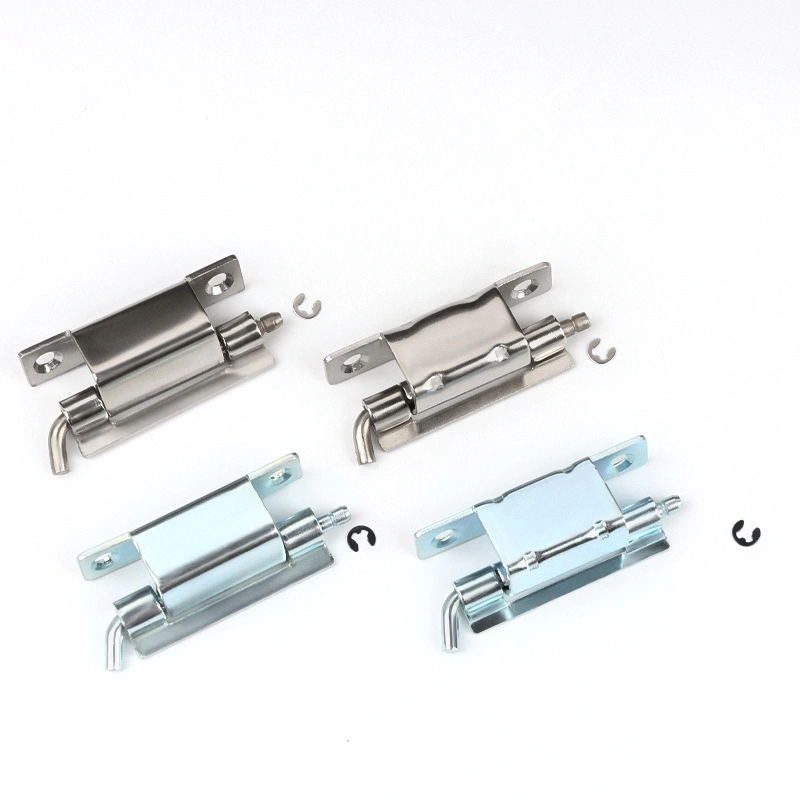

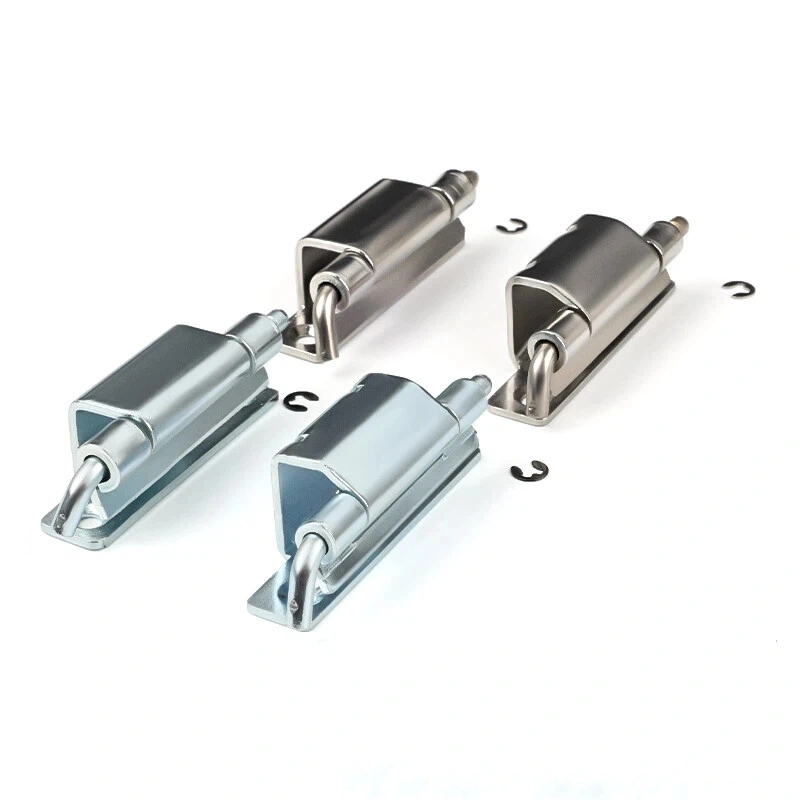

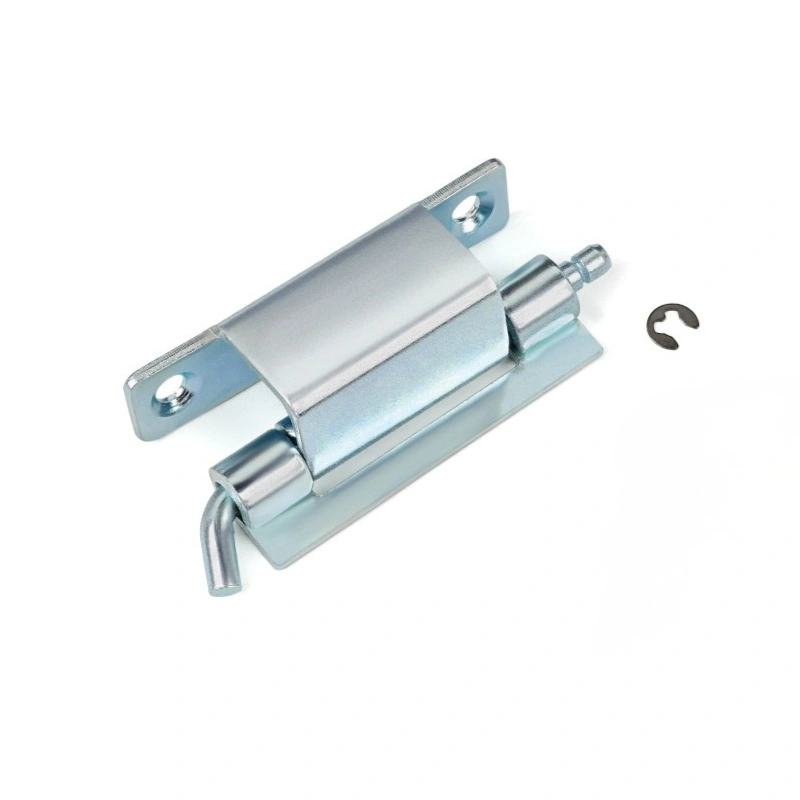

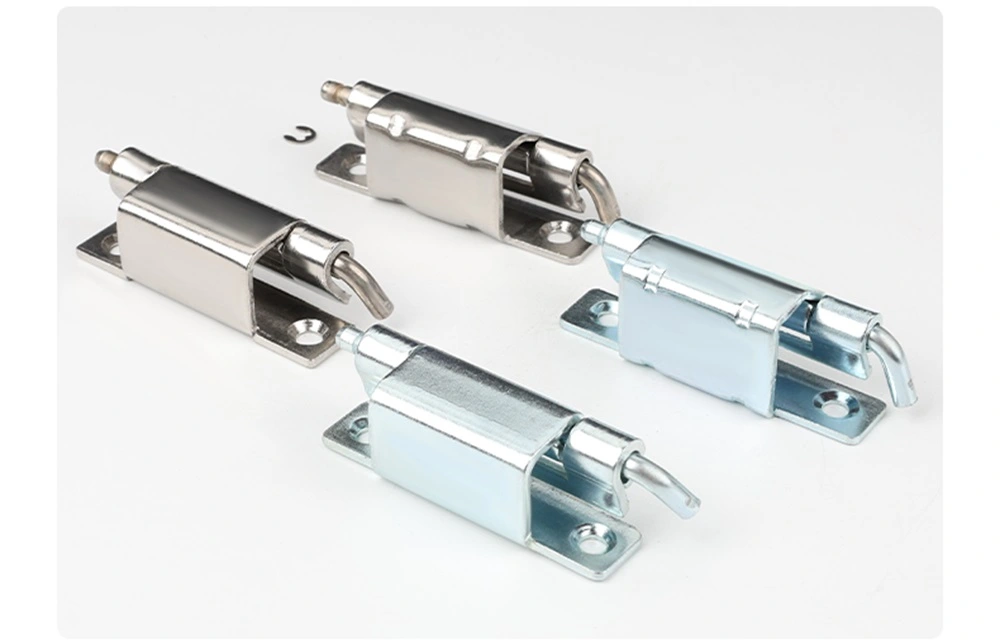

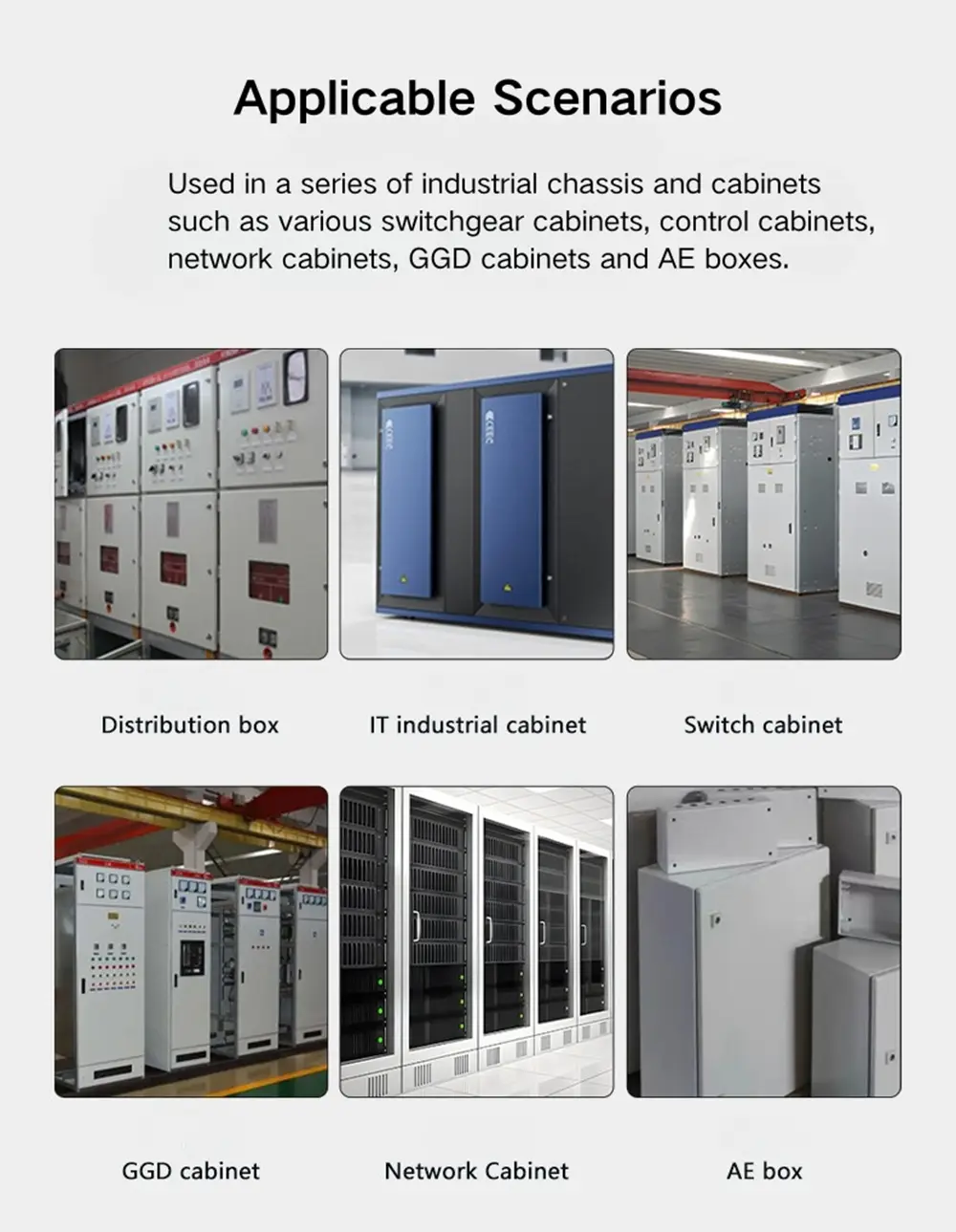

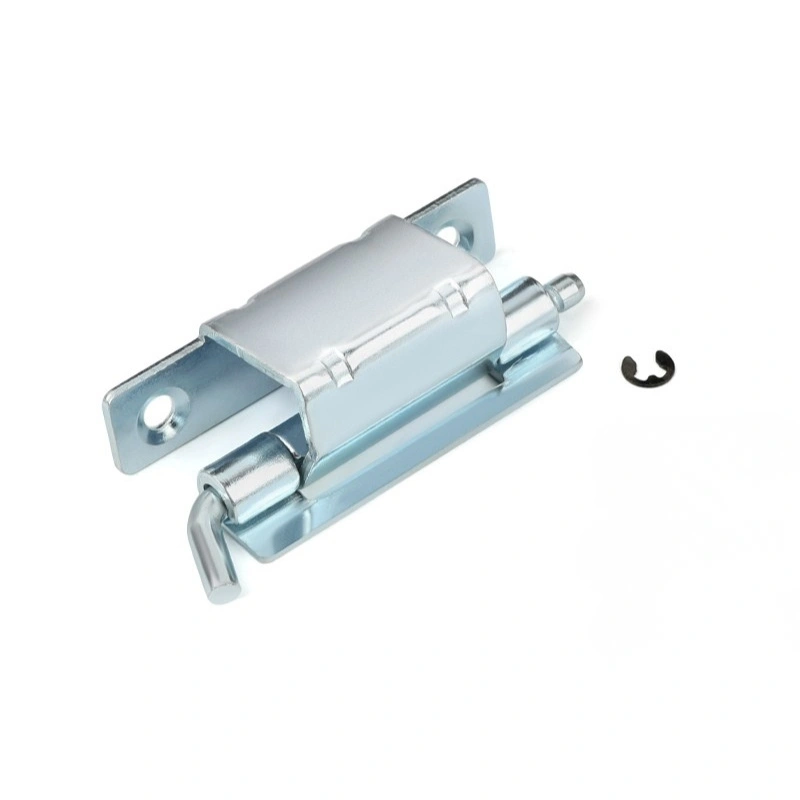

90-градусовата огъваща се панта на шкафа се предлага от галванизирана въглеродна стомана и неръждаема стомана 304. Версията от въглеродна стомана носи цинково покритие, което осигурява адекватна защита от корозия за вътрешни заграждения в суха среда или среда с контролиран климат. Това е стандартният избор за повечето приложения с електрически шкафове и разпределителни кутии, където инсталацията е на закрито и влажността не е фактор.

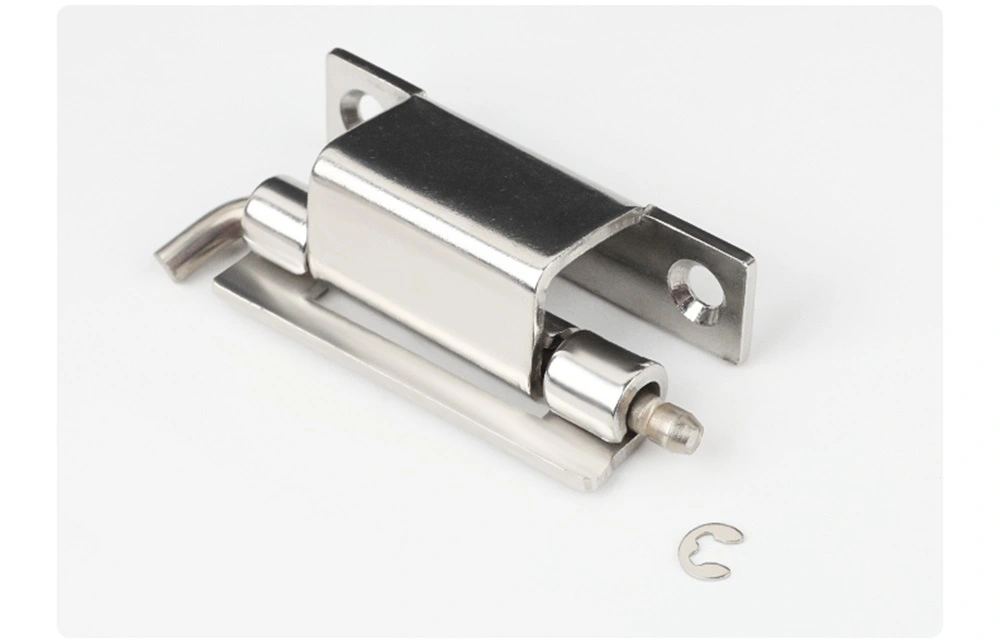

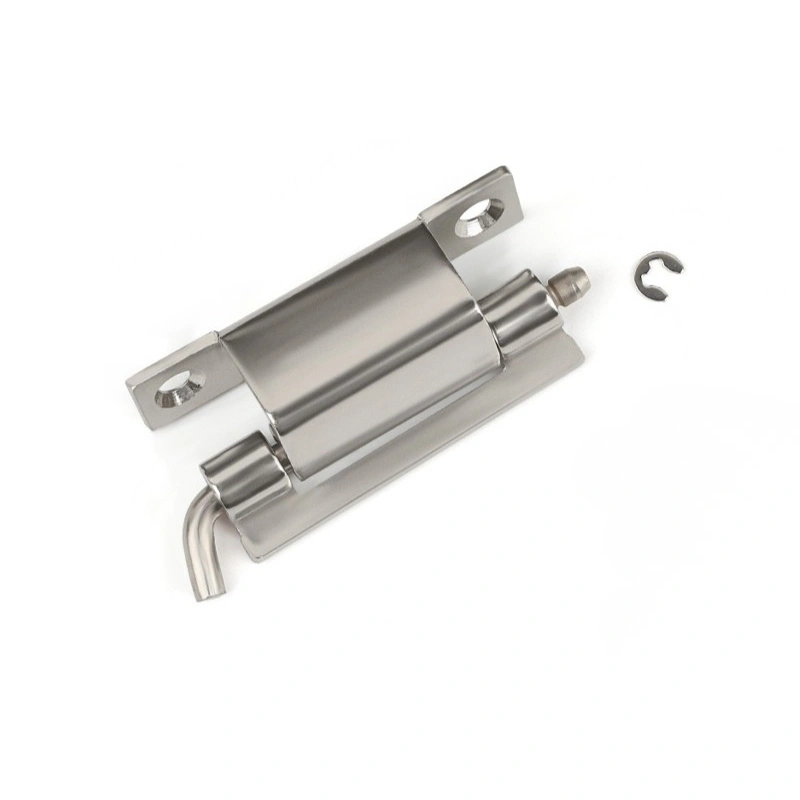

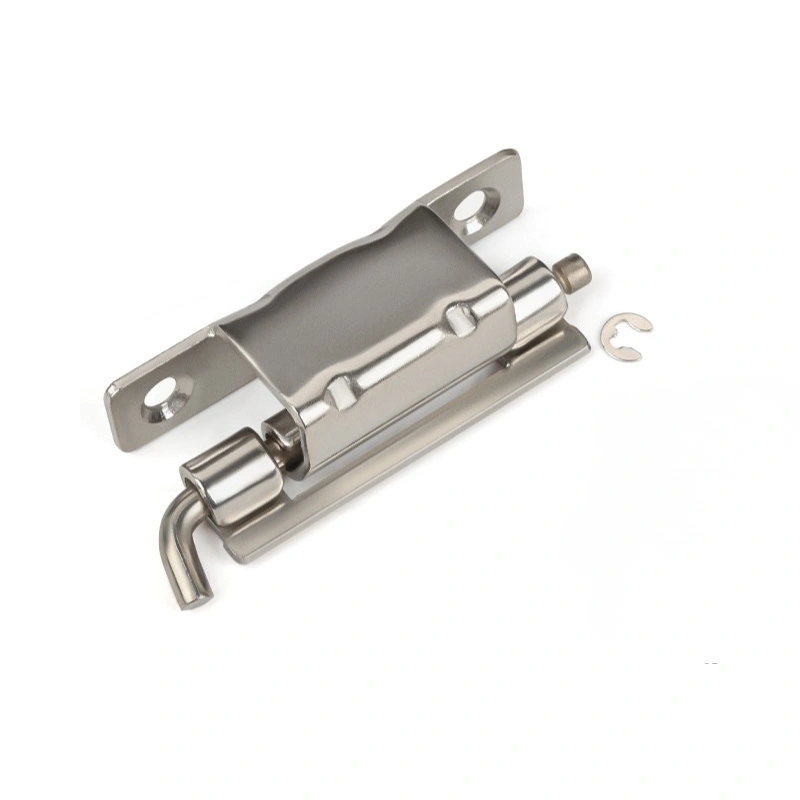

90-градусовата огъваща се панта от неръждаема стомана 304 е по-добрият вариант, когато кутията е изложена на влага, външни условия или среда с повишена влажност. Неръждаемата стомана също има тенденция да се уточнява, когато се взема предвид външното покритие на шкафа, тъй като тя запазва външния си вид по-добре във времето от галванизираната въглеродна стомана при предизвикателни условия. И двата материала се предлагат във всичките три модела CL275.

ЧЗВ

Q1: Какви са трите модела от серията CL275 и каква е разликата между тях?

Серията CL275 включва CL275-1, CL275-2 и CL275-3. CL275-1 се отваря на 120° и е най-големият модел с обща дължина 70 mm. CL275-2 и CL275-3 се отварят на 90° и споделят едни и същи хоризонтални размери, но се различават по своя страничен профил и конфигурация на монтажния отвор. И трите са заварени панти с цев Φ5 mm.

Q2: Какъв е ъгълът на отваряне на всеки модел?

CL275-1 се отваря на 120°. CL275-2 и CL275-3 се отварят на 90°. Ъгълът на отваряне се определя от геометрията на огъване на крилата на пантите и не може да се регулира след монтажа.

Q3: Как се монтира пантата CL275?

И трите модела CL275 се монтират чрез заваряване. Извитото крило се заварява към рамката на шкафа или панела на вратата по време на производството. В тази серия няма опция за завинтване.

Q4: Как се задържа щифтът на пантата и може ли вратата да бъде премахната?

Всички модели CL275 използват отворен задържащ пръстен Φ4, за да поддържат щифта на място. За да премахнете вратата, освободете задържащия пръстен и издърпайте щифта — не са необходими инструменти. Заварената основа остава фиксирана към рамката, така че вратата може да бъде свалена и закрепена отново, без да се засяга монтажа на пантите.

Q5: Какви материали са налични?

Огъващата се панта за шкаф CL275 се предлага от поцинкована въглеродна стомана и неръждаема стомана 304. Въглеродната стомана е подходяща за вътрешни, сухи заграждения; неръждаемата стомана е по-добрият избор за външни инсталации или среди с редовно излагане на влага.

В6: Каква е разликата между CL275-2 и CL275-3?

И двата модела имат еднакви хоризонтални размери и 90° ъгъл на отваряне, но страничните им профили се различават. CL275-3 има дълбочина на захващане на рамката на вратата от 19,3 mm и странична височина от 20,2 mm, докато CL275-2 има различни странични луфтове, подходящи за различна геометрия на канала на рамката. Изберете въз основа на конкретната рамка на вратата и размерите на панела.
