Как да изберете правилния вентилационен филтър за електрически шкаф или индустриална кутия?

Топлината е един от най-лесните начини за съкращаване на живота на електрическите компоненти в шкафа. Авентилационен филтъркомплект, който пасва правилно, филтрира ефективно и отговаря на инсталационната среда, допринася много за поддържането на работата без проблеми. Yitailock произвежда пълна гама прозорци за вентилация на шкафове от ABS пластмаса в различни размери и конфигурации — ето какво трябва да знаете, преди да изберете един.

Серията XT — филтрирана вентилация за електрически кутии

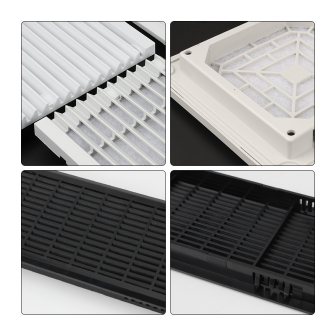

Серията XT покрива квадратвентилационен филтъркомплекти от XT801 до XT807, всеки с ABS решетка с жалузи отвън и G3 полимерна филтърна подложка отвътре. Филтърната подложка улавя прах и отломки, преди да достигнат до компонентите вътре в корпуса, което е ключовата разлика между това и обикновената вентилационна решетка.

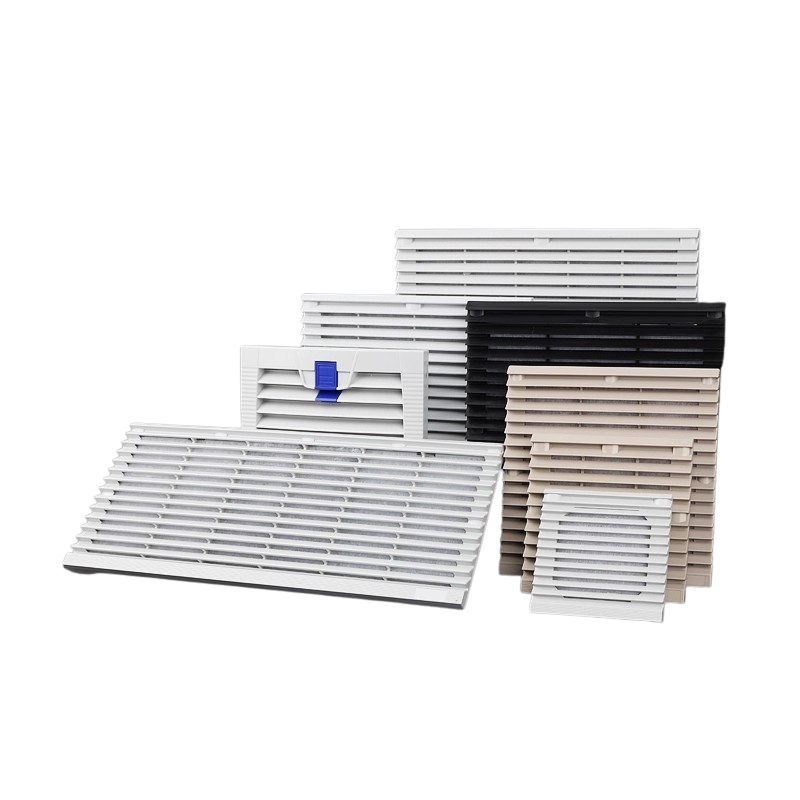

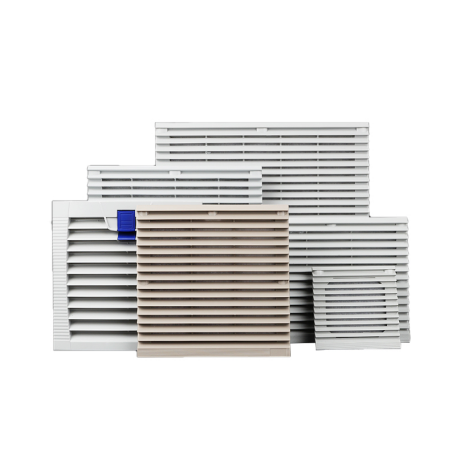

Размерите варират от компактния XT801 (107×107mm външен, 81×81mm изрез) до XT806 (322×322mm външен, 280×280mm изрез) и правоъгълния XT807 (420×180mm външен, 389×149mm изрез). Най-често уточняваните размери обикновено са от средния клас XT803 до XT805, които отговарят на стандартните изрези на панела, намиращи се на повечето разпределителни шкафове и контролни кутии.

Цветовете са RAL 7035 (светло сиво — стандартът за повечето индустриални шкафове), RAL 7032 (по-топло сиво като камъче) и черно за специфични инсталации.

Нормален тип срещу висок стил

Предлагат се две височини на профила за моделите XT804 и XT805. Нормалният тип се намира по-близо до повърхността на панела и е подходящ за стандартни инсталации, където дебелината на стената на шкафа е в рамките на типичния диапазон. Високият стил има по-дълбоко тяло, което побира по-дебели панелни стени или инсталации, където е необходимо допълнително разстояние между решетката и вентилатора зад нея. Изображения две и три показват вътрешното оформление на всеки — нормалният тип използва монтиране на винт M4 в една точка, докато високият стил използва две фиксиращи точки M4 за по-сигурно прилягане към по-дълбоки панели.

Опции за залепващо уплътнение

Повечето модели XT се предлагат със или без залепващо точково уплътнение — черната уплътнителна лента, която минава по периметъра на филтърната рамка. За шкафове, които се нуждаят от известна степен на прахоуплътнение около самия вентилационен прозорец, си струва да се уточни версията на уплътнението. Притиска се към повърхността на панела, когато решетката е монтирана, намалявайки разстоянието между рамката и изрязания ръб. За стандартните вътрешни шкафове, където защитата от проникване около решетката не е проблем, версията без лепило е по-простият и по-рентабилен избор.

Някои модели XT804 и XT805 се предлагат и с фиксатор с щракване вместо винтове, което ускорява отстраняването и подмяната на филтъра по време на поддръжка.

Обикновени вентилационни решетки

За приложения, където не се изисква филтриране — само пасивен въздушен поток — обикновените вентилационни решетки се предлагат в три размера: 78 × 200 mm, 78 × 456 mm и 80 × 461 mm. Те нямат филтърна подложка вътре, което ги прави подходящи за заграждения, където навлизането на прах не е проблем, но въздушният поток все още трябва да се управлява през панела.

Изборът на правилния

Размерът е първото решение — съпоставете външните размери с наличното пространство на панела и потвърдете размера на изреза, преди да поръчате. След това изборът между филтрирана серия XT и обикновена решетка се свежда до това дали е необходима защита от прах. В рамките на серията XT, лепилното уплътнение си струва да се добави за всяка инсталация, при която вентилационният прозорец на шкафа трябва да се изравнява и да се уплътнява към панела. Нормален срещу висок стил следва от дебелината на панела и изискванията за хлабина на вентилатора.
