Заваряваща се шарнирна панта

Опции на модела и типове резби

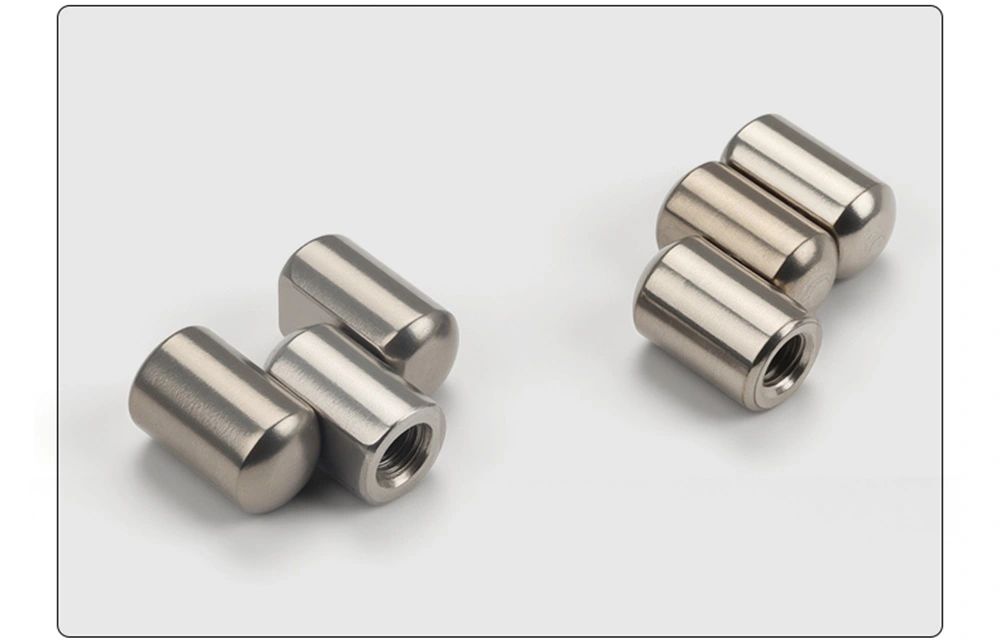

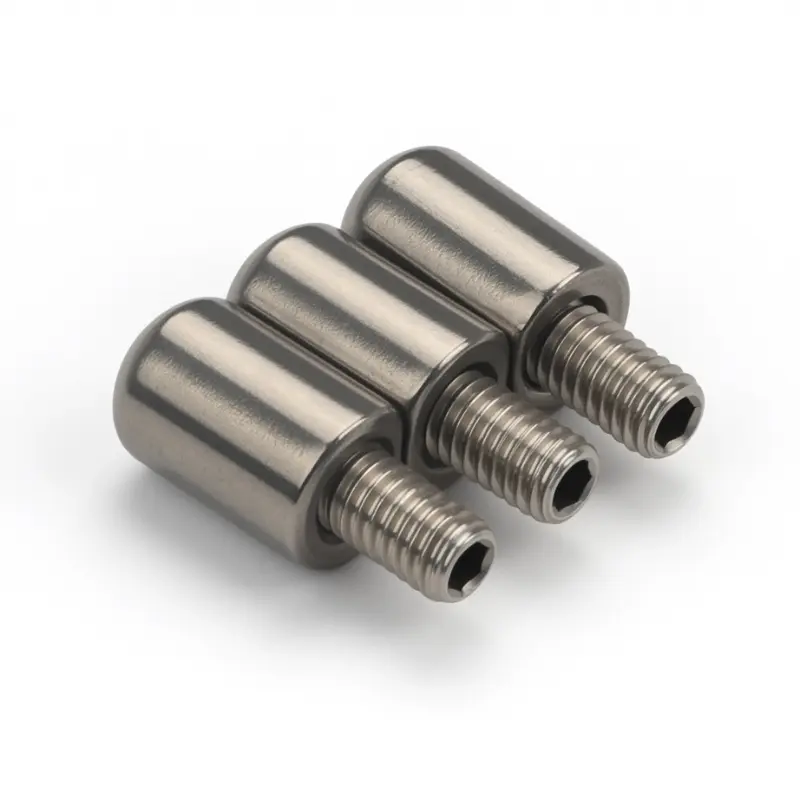

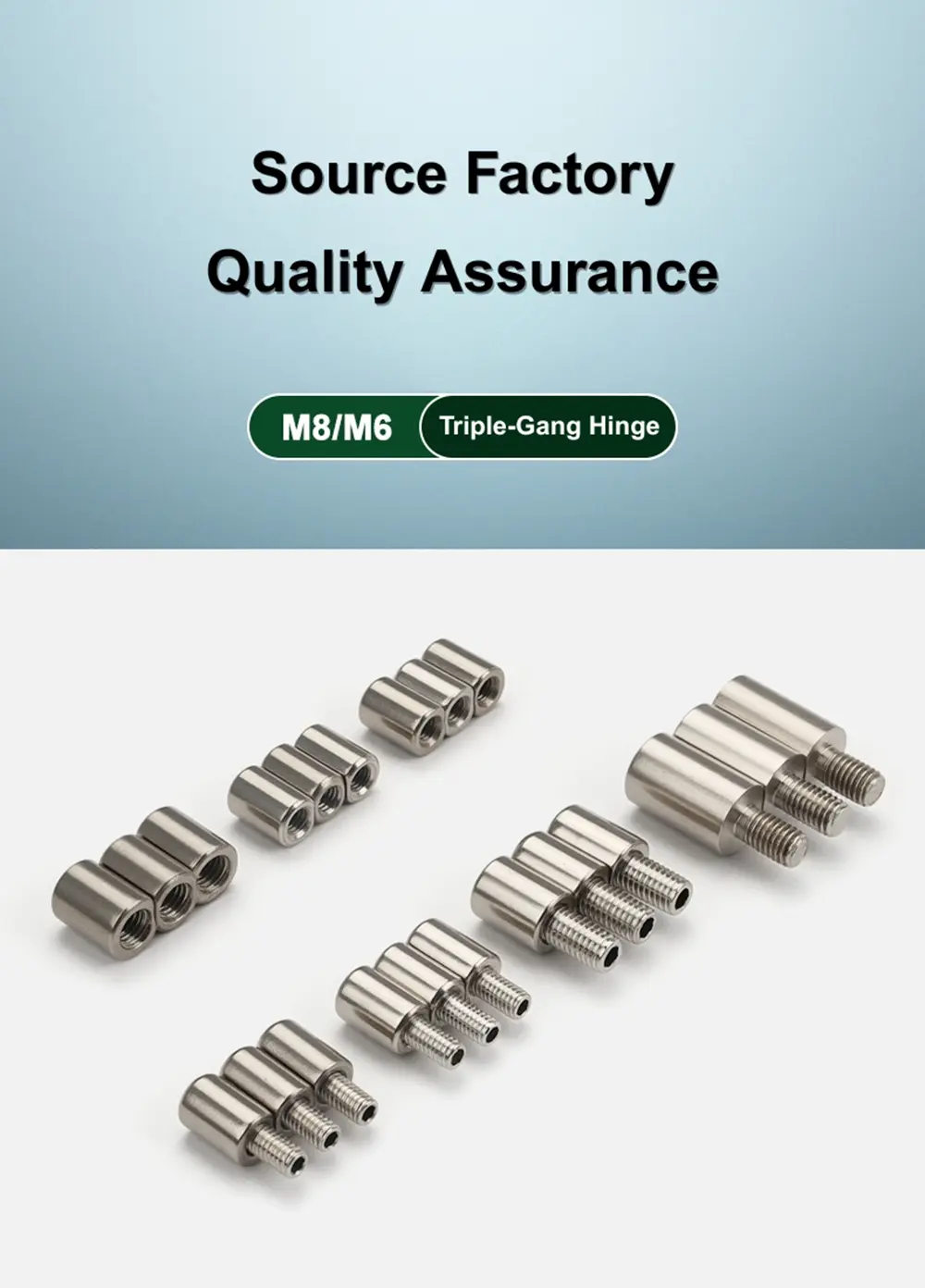

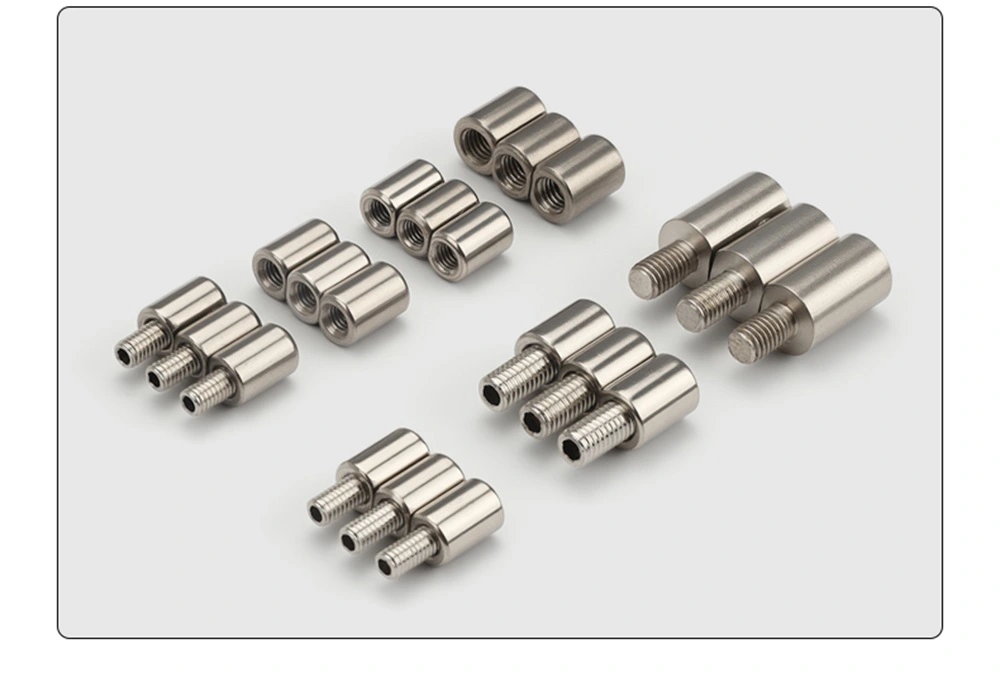

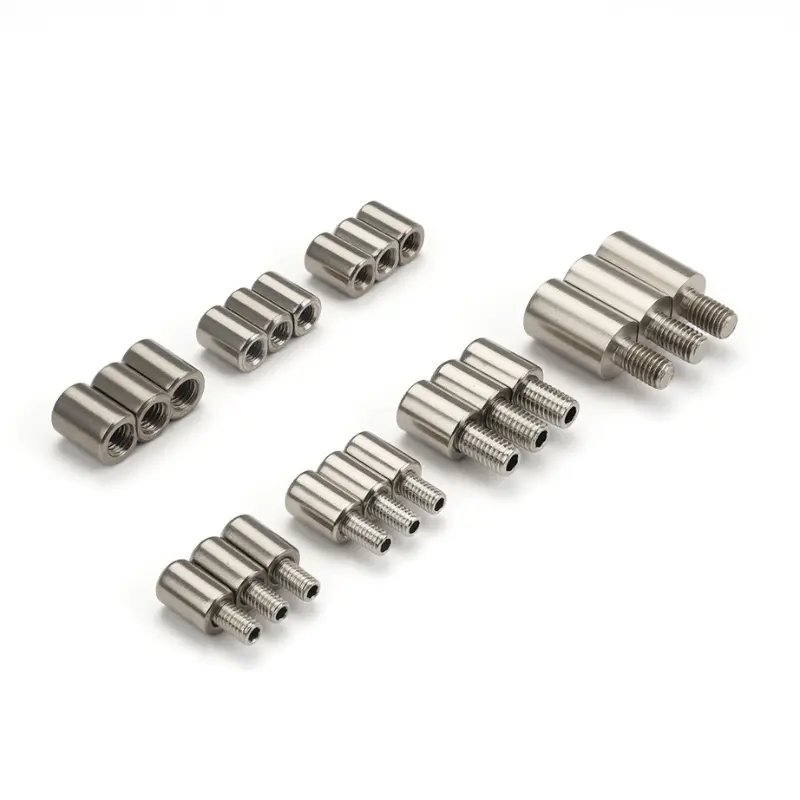

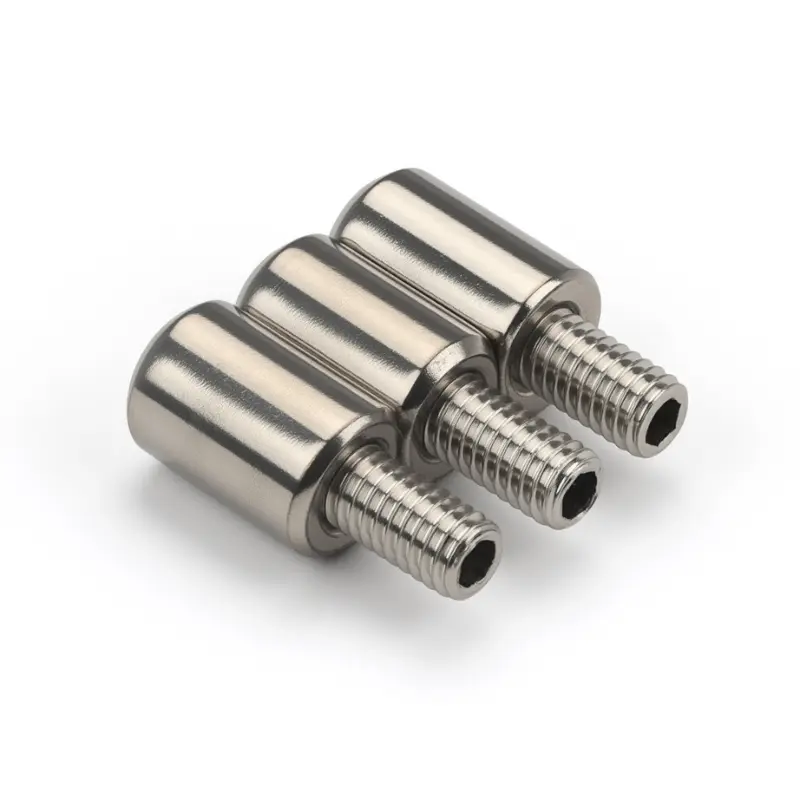

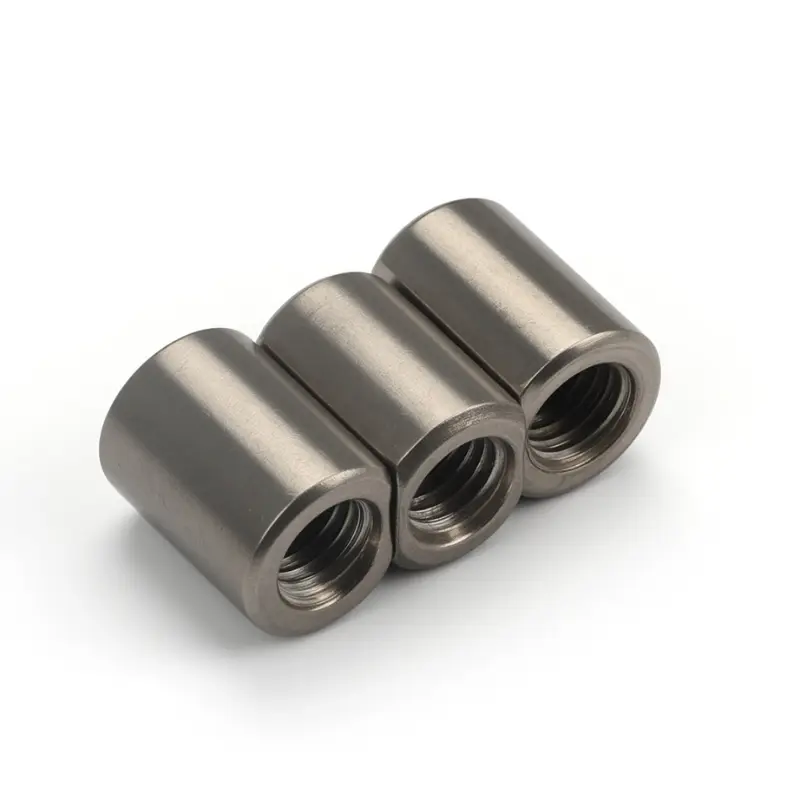

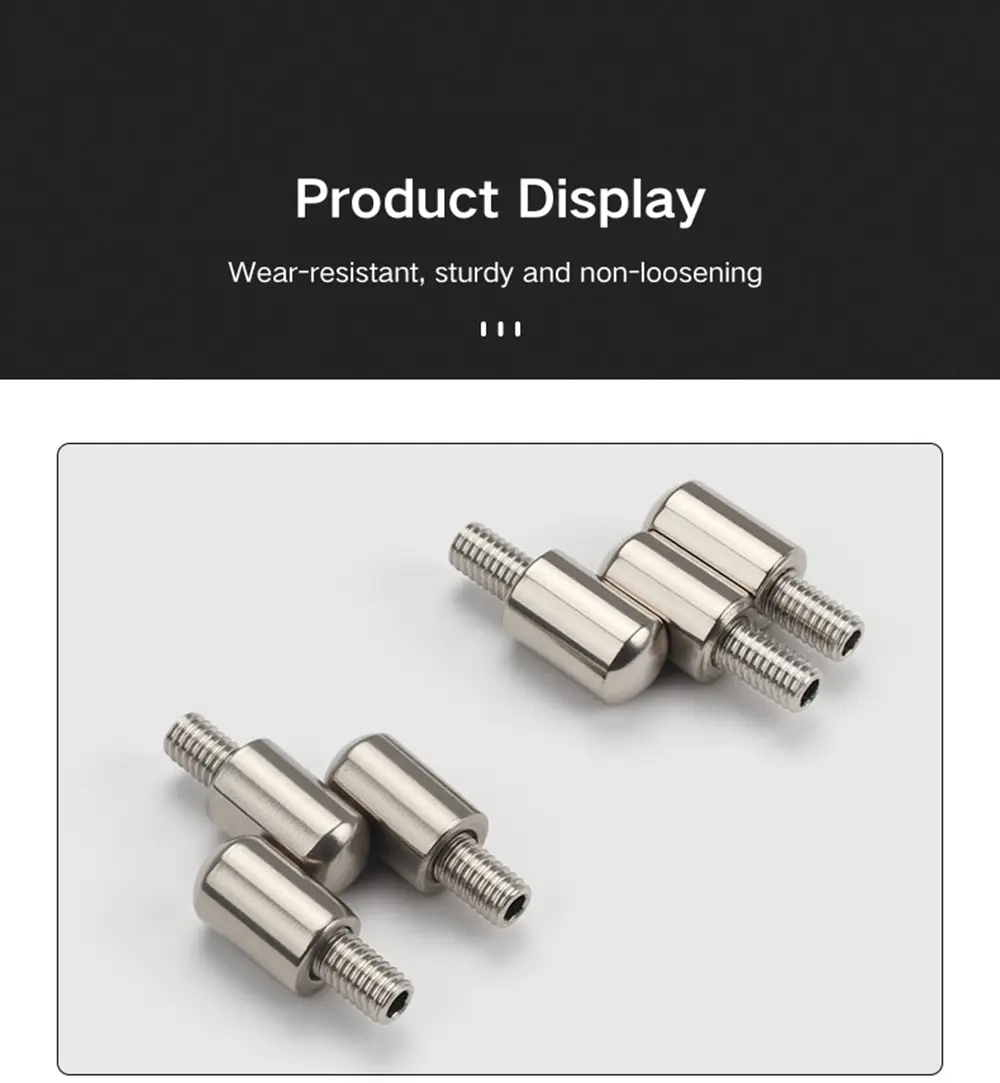

Шарнирната шарнирна панта Weld-On Parliament се предлага във версии с вътрешна и външна резба както за размери M6, така и за M8. Типът с външна резба има изпъкнала шпилка с резба на монтажния край, която се завива директно в отвор с резба в панела на вратата или рамката. Типът с вътрешна резба има гнездо с резба в монтажния край, което приема болт от страната на панела. И двете захващат монтажната повърхност чрез резба и след това се закрепват чрез заваряване за постоянна, стабилна инсталация.

В рамките на гамата на пантите интегрираният тип с външна резба M6 и интегрираният тип с вътрешна резба M6 са вариантите с фиксиран щифт — щифтът е част от тялото на пантата и не може да бъде премахнат. Всички други варианти са разглобяеми, със страничен отвор през цевта, който позволява щифтът да се изплъзне, когато вратата трябва да се свали. Вариантът с външна резба M8×16 е най-дългата опция за шипове в гамата, подходяща за панели с по-голяма дълбочина на монтаж.

Структура и размери

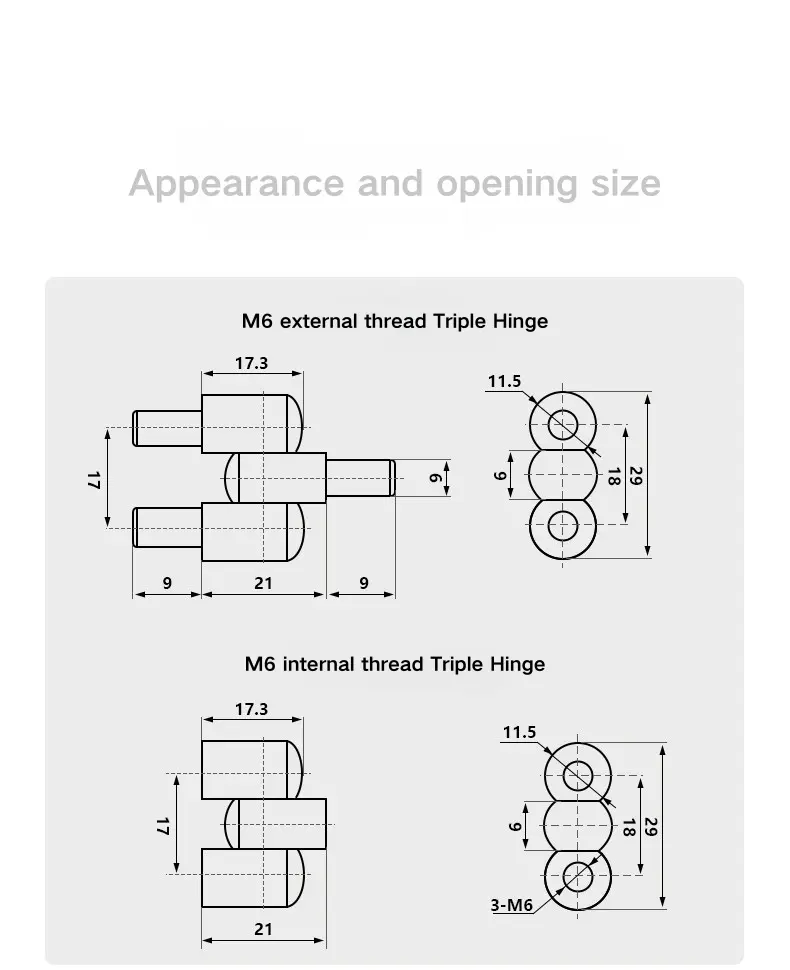

M6 Weld-On Parliament Pivot Hinge има обща дължина от 17,3 mm с 21 mm разстояние на централната цев. Версията с външна резба добавя 9 mm разширения на шпилките на всеки край, което дава общо разстояние от 39 mm. Тройният куп барел е с обща височина 29 mm в три секции от 9 mm, 18 mm и горния кокал, с ширина на цевта 11,5 mm и диаметър на щифта 6 mm.

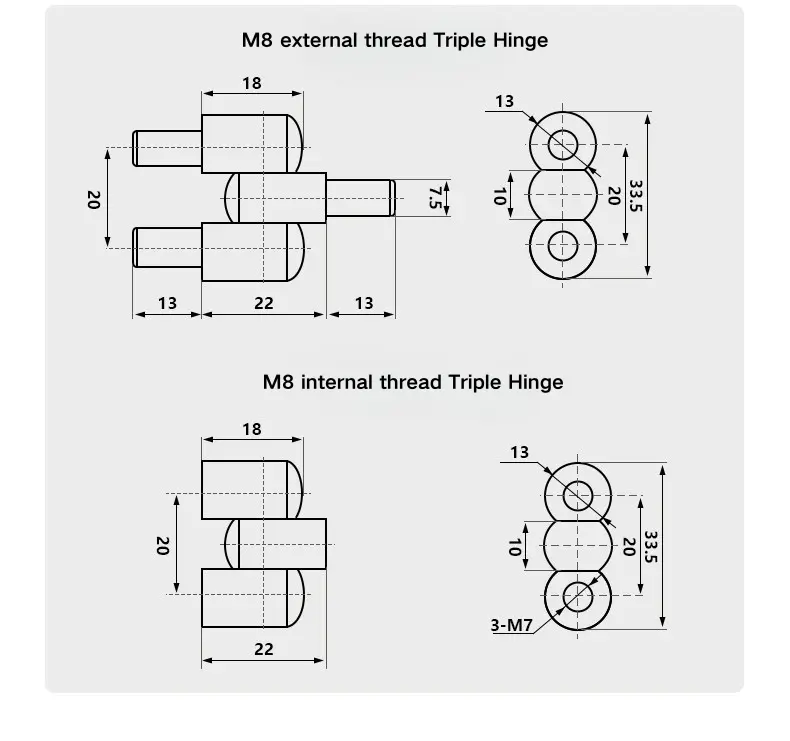

Въртящата се панта M8 е пропорционално по-голяма, с дължина на тялото 18 mm и централно разстояние 22 mm. Версията с външна резба добавя 13 mm разширения на шипове от всяка страна за общо разстояние от 48 mm. Тройният куп барел е с обща височина 33,5 mm в три секции — 10 mm, 20 mm и горния кокал — с ширина на цевта 13 mm и диаметър на щифта 7,5 mm. Вариантът M8 с вътрешна резба използва гнезда с резба 3×M7.

Инсталиране и конфигуриране на ПИН

Заварената шарнирна панта на парламента се монтира чрез резба на шпилката или края на гнездото в панела на вратата или точката на монтиране на рамката, след което се заварява, за да се фиксира позицията за постоянно. Тази комбинация от захващане на резба и заваряване осигурява сигурно закрепване, което се справя както с ротационното натоварване от цикъла на вратата, така и с всякакви странични сили върху пантата по време на употреба.

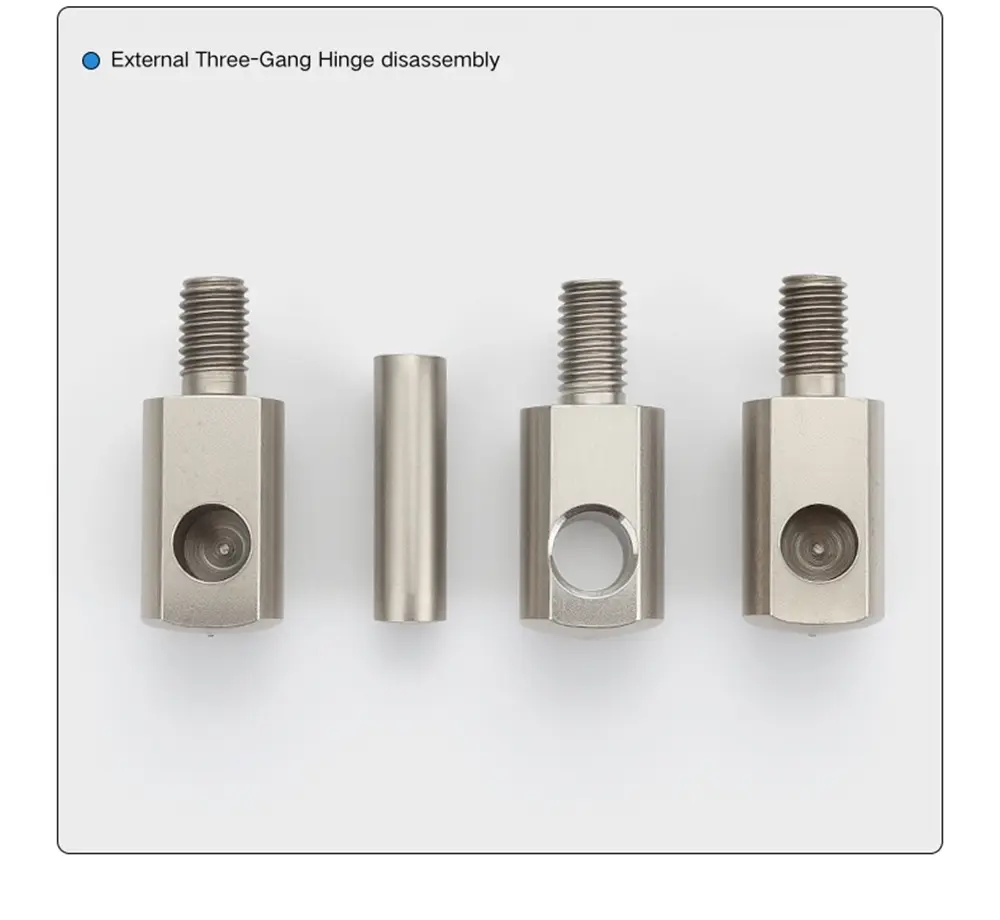

За разглобяемите версии на това устройство щифтът излиза през страничен отвор в тялото на цевта и може да бъде издърпан, за да освободи вратата от рамката, без да нарушава заварената опора. Интегрираните версии нямат страничен отвор; щифтът е фиксиран вътре в цевта и пантата не е предназначена за отстраняване на вратата. Изборът между интегриран и разглобяем се свежда до това дали премахването на вратата е изискване по време на експлоатационния живот на шкафа.

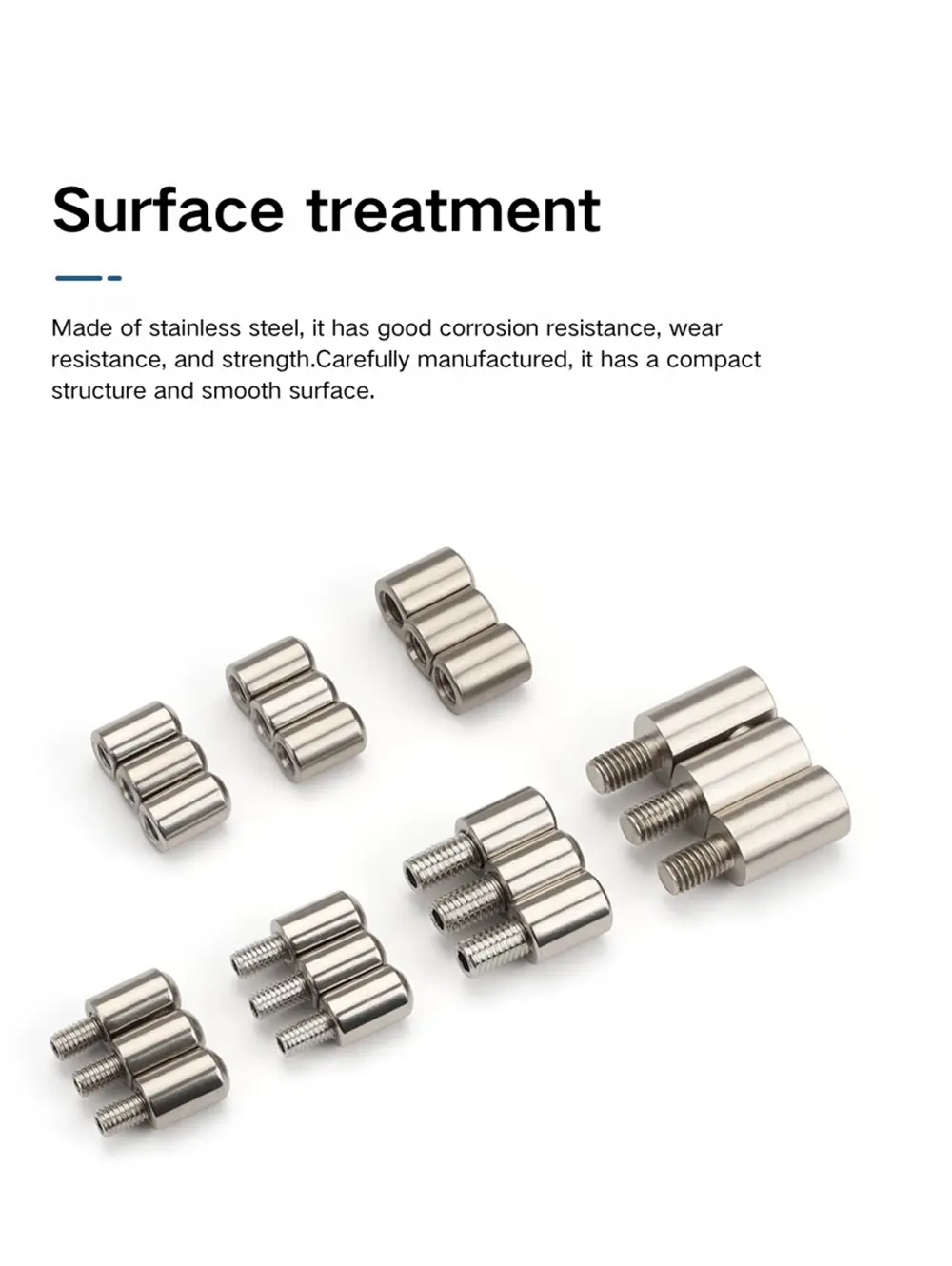

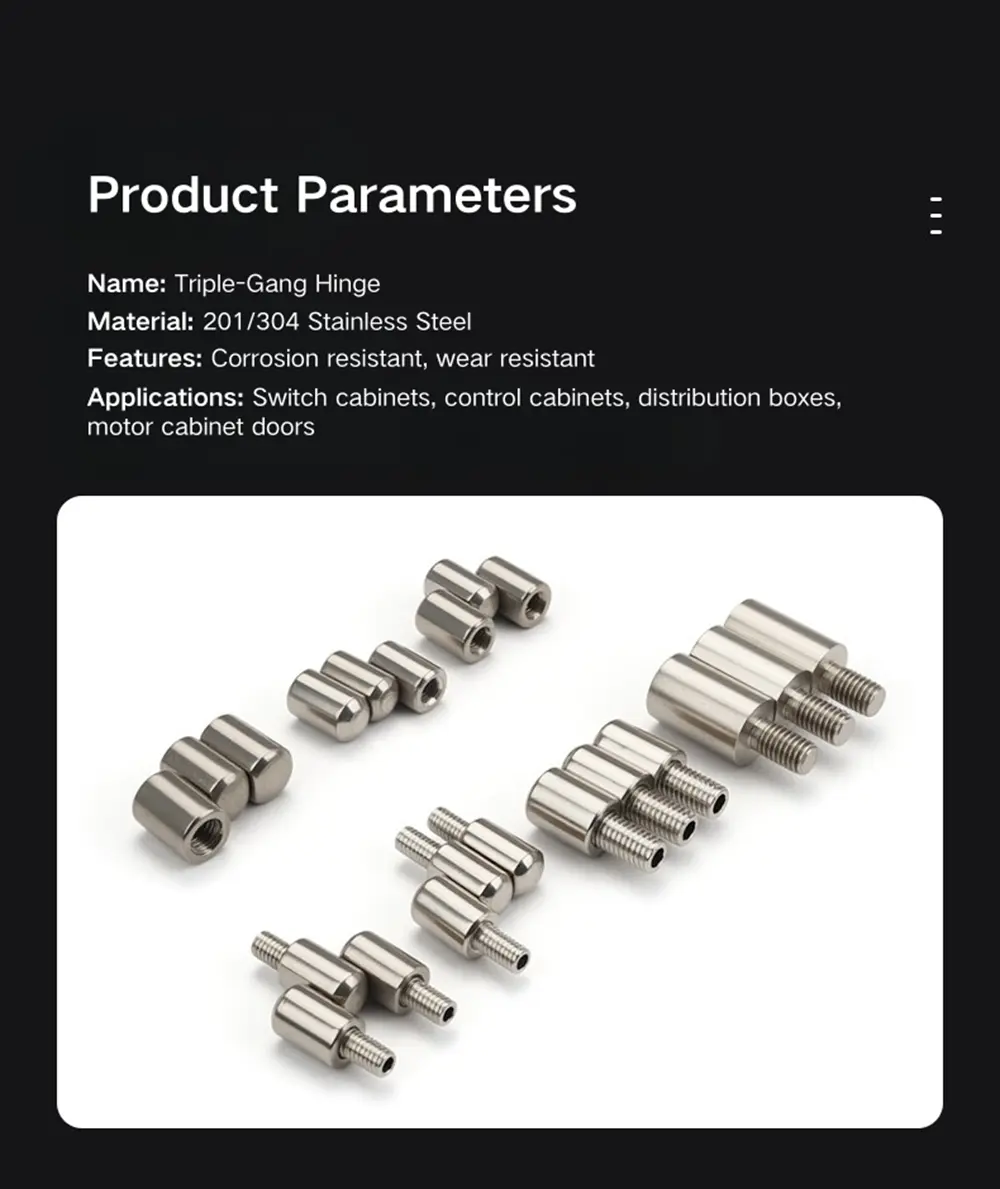

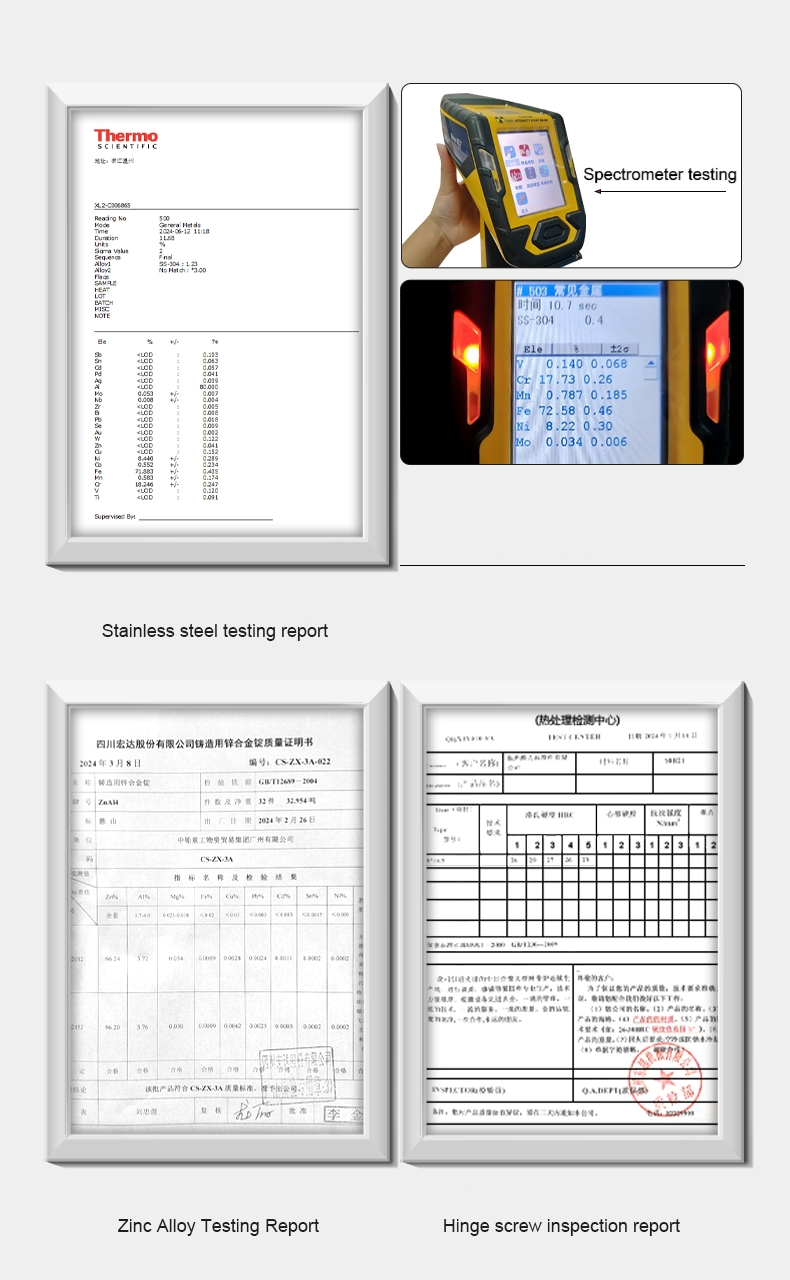

Материал и повърхностно покритие

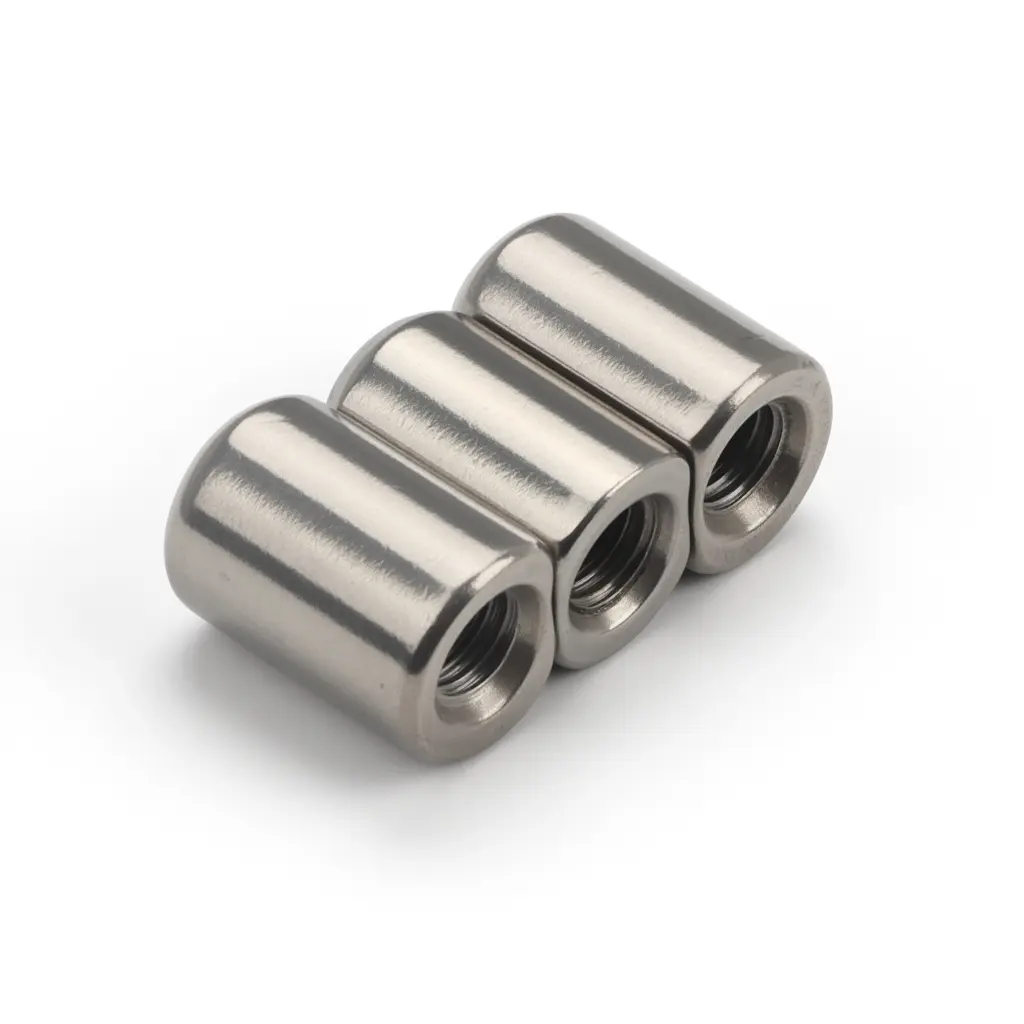

Този модул се предлага в неръждаема стомана 201 и 304, и двете завършени с вибрационно полиране. Процесът на вибрационно полиране премахва неравностите и острите ръбове и осигурява постоянна матова повърхност с нисък блясък — това не е полирано или огледално покритие. И двата вида изглеждат еднакво след полиране; разликата е в устойчивостта на корозия.

Неръждаемата стомана 201 предлага прилична устойчивост на корозия за приложения на вътрешни захранващи шкафове и разпределителни панели в умерени среди и е по-рентабилният вариант в цялата гама. Заварената шарнирна шарнирна панта от неръждаема стомана 304 е по-добрият избор за заграждения на открито, влажна среда или инсталации, където дългосрочната устойчивост на корозия е твърдо изискване. И двата са налични в повечето комбинации от размера на резбата и конфигурацията на щифта в гамата.

ЧЗВ

Q1: Какви варианти са налични в тази гама панти?

Гамата обхваща единадесет варианта: вътрешна и външна резба в размери M6 и M8, през 201 и 304 неръждаема стомана, в интегрирани и разглобяеми конфигурации на щифтове. Външната резба M8×16 също се предлага като удължена опция за шпилка за по-дълбок монтаж на панела.

В2: Каква е разликата между интегрирания и разглобяемия тип?

Интегрираният тип има фиксиран щифт — не може да се сваля и пантата не е предназначена за разглобяване на вратата. Разглобяемият тип има страничен изходен отвор през цевта; щифтът се плъзга навън, за да позволи на вратата да бъде повдигната от рамката без инструменти или нарушаване на заварения монтаж.

Q3: Каква е разликата между вътрешна и външна резба?

Версията с външна резба има изпъкнала шпилка, която се навива в отвор с резба в панела или рамката. Версията с вътрешна резба има гнездо с резба, което приема болт от страната на панела. След това и двете се заваряват на място след резба за постоянен монтаж.

Q4: Как се монтира тази панта?

Монтажът включва резба на шпилката или края на гнездото в панела на вратата или точката на монтиране на рамката, след което заваряване, за да се фиксира трайно пантата. Комбинацията от захващане на резба и заваряване поддържа пантата стабилна както при въртеливо натоварване на вратата, така и при странични сили.

В5: Какви са ключовите размери за версиите M6 и M8?

Тялото на шарнирната панта M6 Weld-On Parliament Pivot Hinge е с дължина 17,3 mm с централно разстояние 21 mm и диаметър на щифта 6 mm. Тройният варел е с височина 29 мм и ширина 11,5 мм. Версията M8 има 18 мм тяло, 22 мм централен обхват, 7,5 мм диаметър на щифта и 33,5 мм височина на стека на цевта при 13 мм ширина.

Q6: Какво е вибрационно полиране?

Вибрационното полиране е процес на въртене, който премахва неравностите и острите ръбове от повърхността на детайла, създавайки постоянно матово покритие с нисък блясък. Не е с четка или огледално покритие. И двете неръждаеми версии 201 и 304 на тази панта преминават през един и същ процес на вибрационно полиране.

Q7: Кой клас неръждаема стомана трябва да избера?

Неръждаемата стомана 201 е подходяща за стандартни вътрешни захранващи шкафове и разпределителни панели, където излагането на корозия е умерено. Неръждаемата стомана 304 е по-добрият избор за външни заграждения, среда с висока влажност или инсталации, където дългосрочната устойчивост на корозия е трудно изискване.
