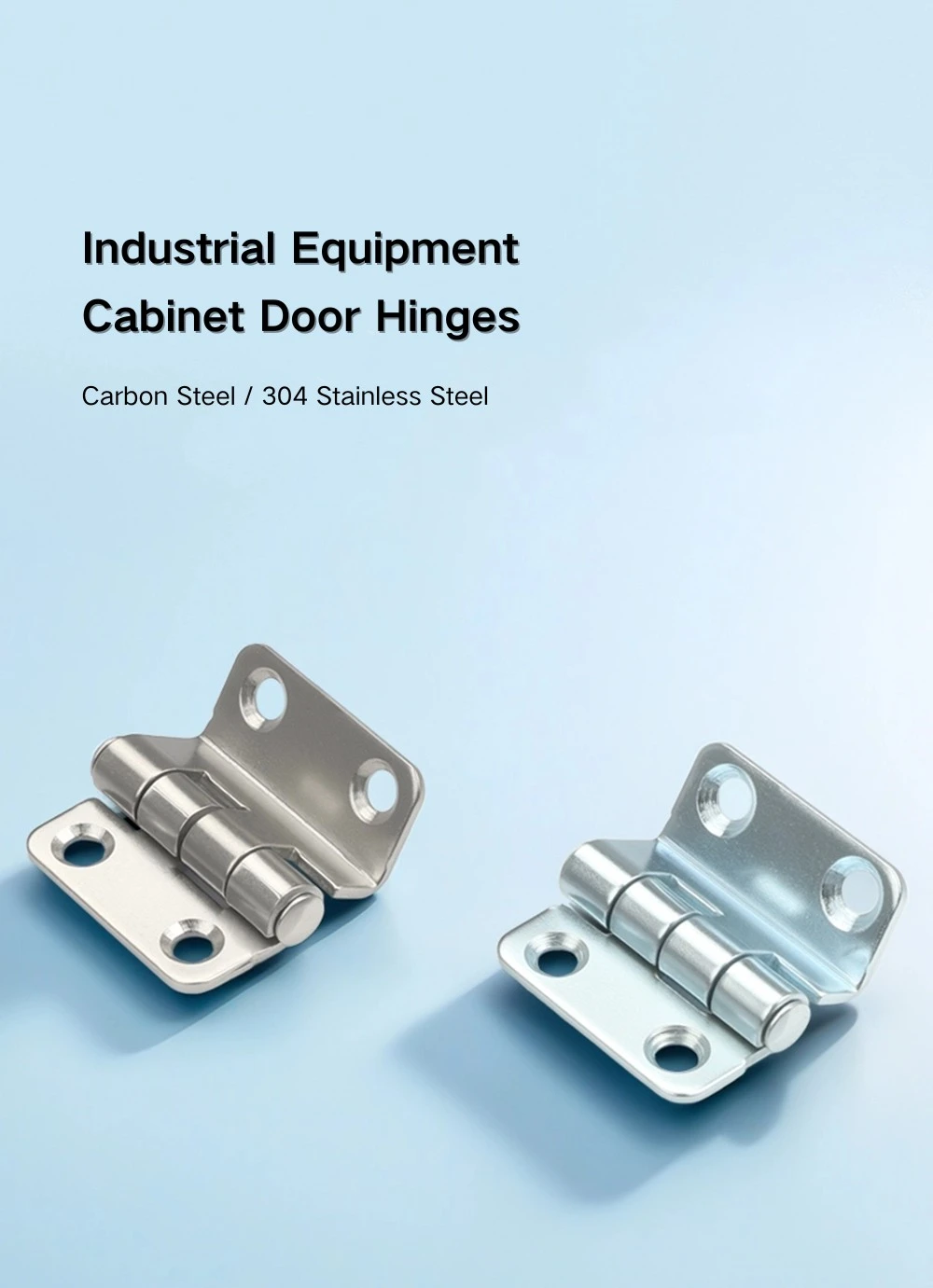

Панта с три огъвания за промишлени шкафове

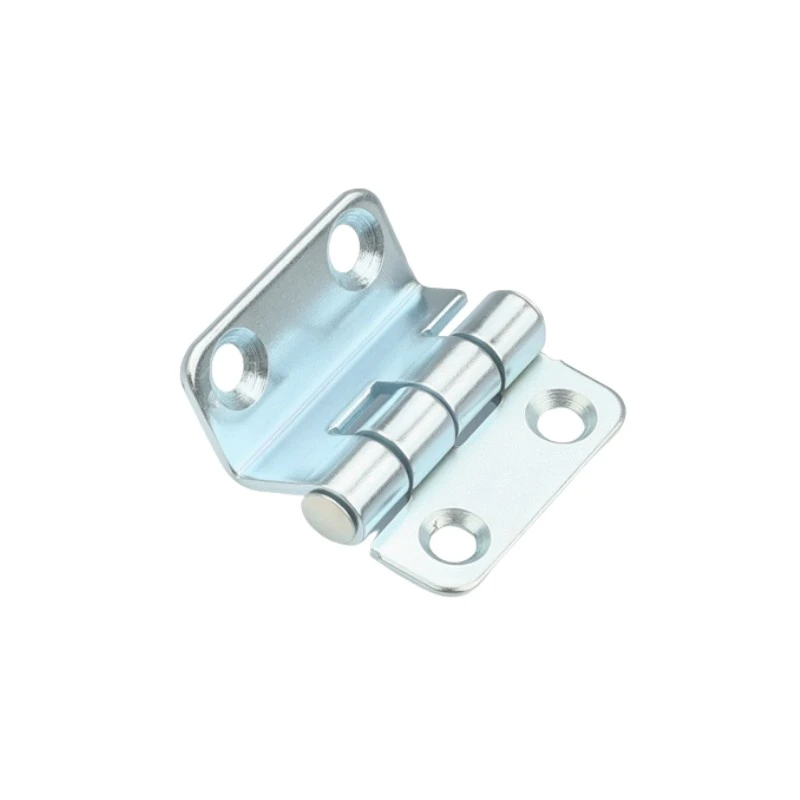

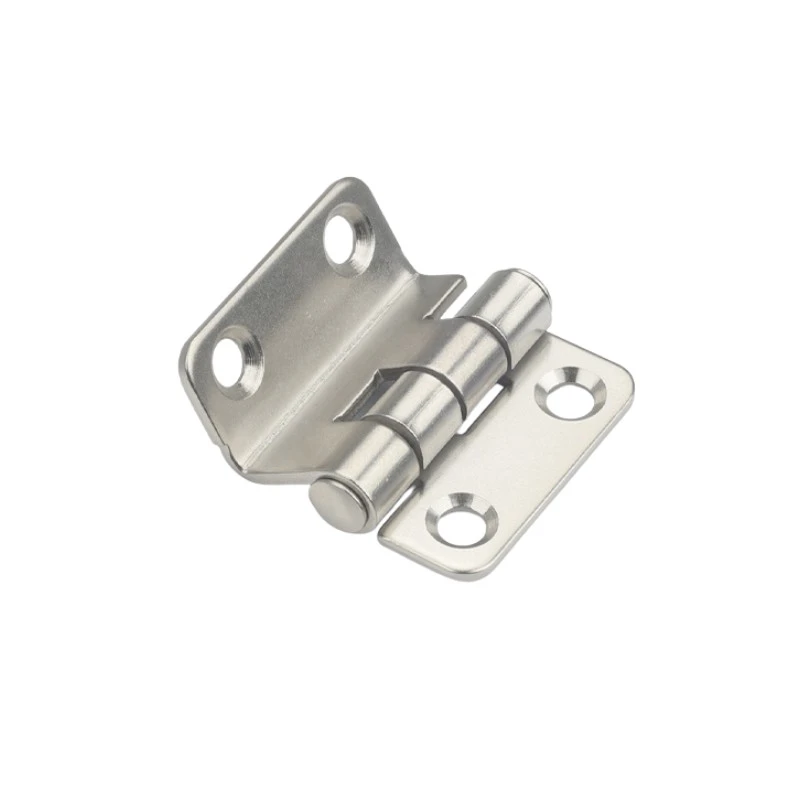

Тези панти за промишлени шкафове на едро от Yitai Lock ще открият, че пантата с тройно огъване за промишлени шкафове CL252 е само един размер, при 38 × 37 mm — достатъчно компактна за по-малки врати на шкафове, където панта в пълен размер би изглеждала неуместна. Формата на тройно огъване придава на всяко крило стъпаловиден профил, което позволява на пантата да изчисти ръба на вратата и ръба на рамката, без да се преплита, когато вратата се люлее. Цилиндърът Φ5 mm минава през всичките три кокалчета и поддържа стабилен шарнир при редовно завъртане на вратата.

Структура и размери

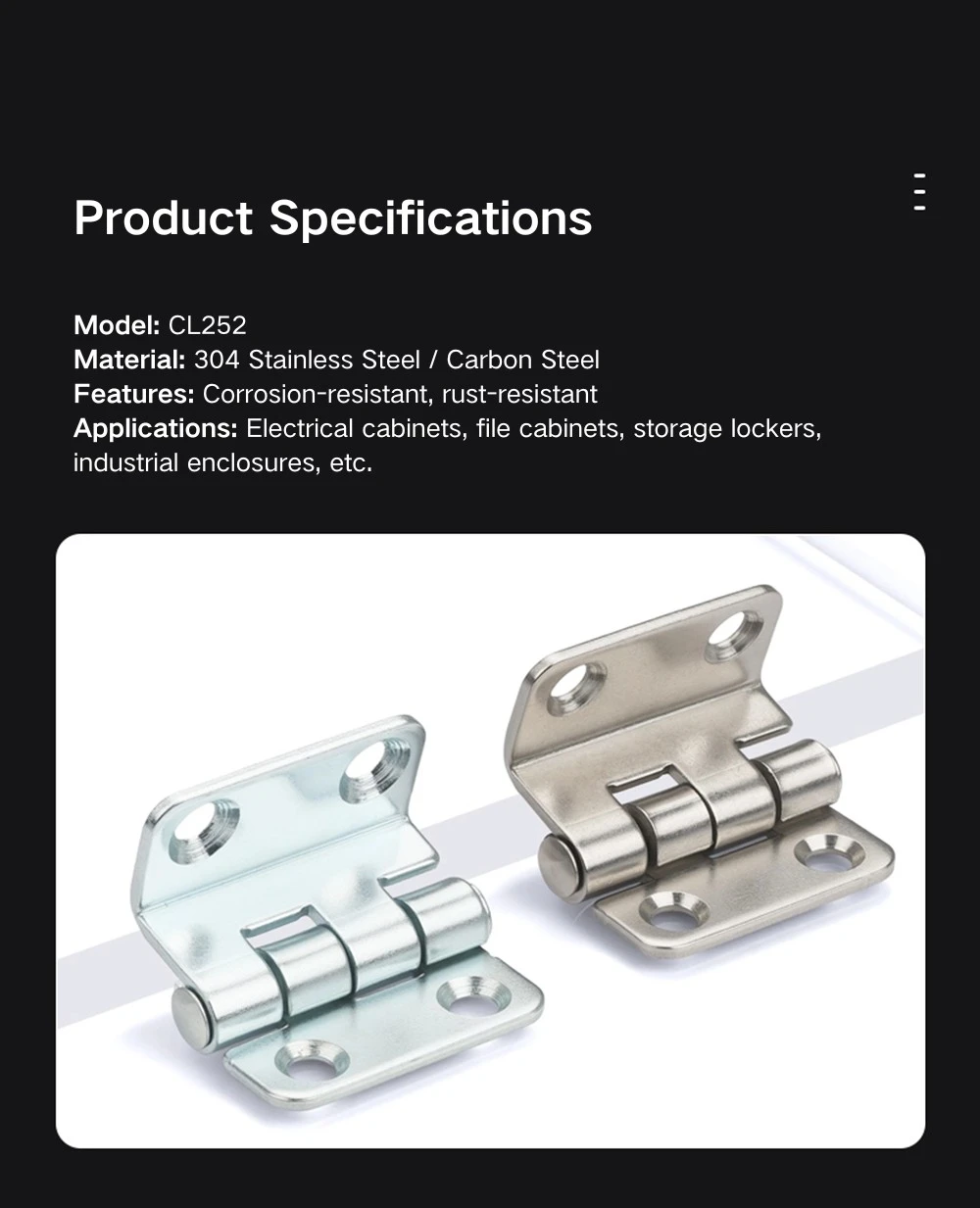

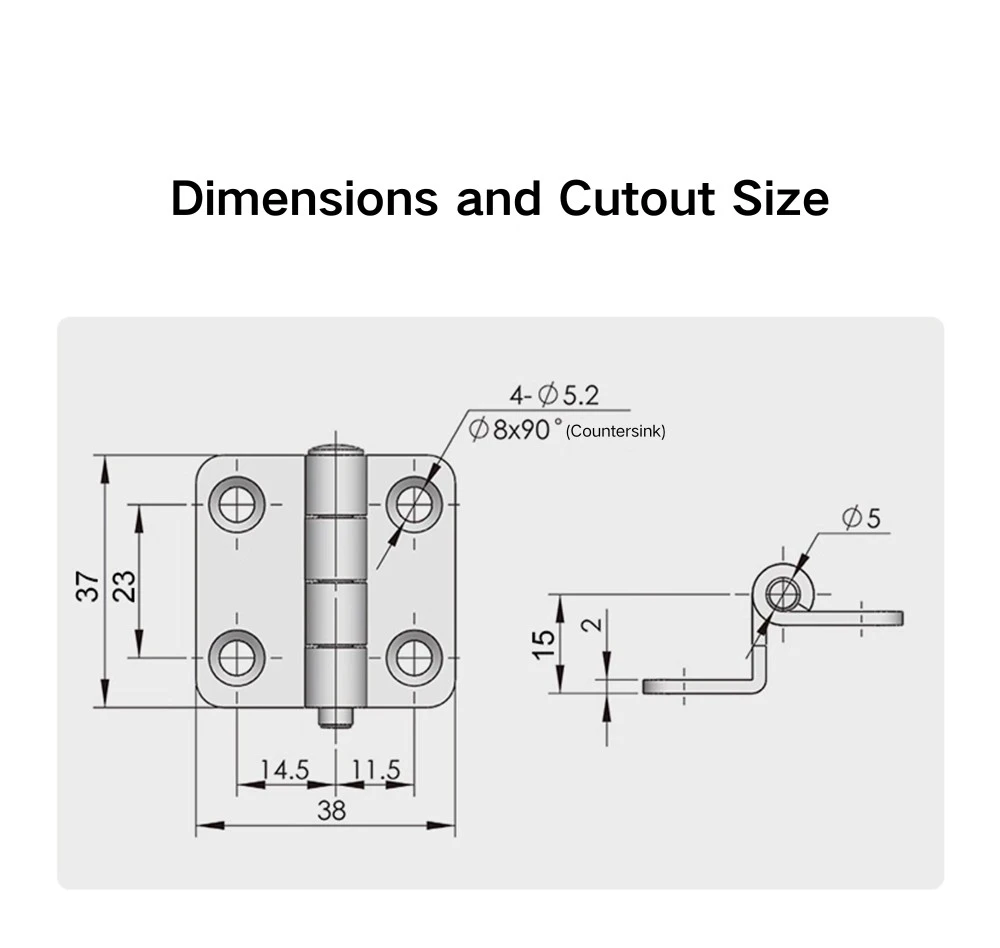

Пантата с тройно огъване за промишлени шкафове е с размери 38 mm широка и 37 mm висока като цяло, с разстояние между кокалчетата от 23 mm в центъра. Двете крила са асиметрични — по-широкото крило е 14,5 mm, а по-тясното крило е 11,5 mm — което означава, че пантата не може да се обръща между вратата и касата, без да се разменят страните. Диаметърът на цевта е Φ5 mm, а страничният профил показва 15 mm обща височина с 2 mm стъпка при завоя, което придава на листа изместената му форма.

Всяко крило на тройно огъващата се панта за промишлени шкафове има два монтажни отвора: Φ5,2 mm диаметър с Φ8×90° зенкер, за общо четири точки на закрепване. Вдлъбнатият профил позволява на винтовете с плоска глава да се изравнят с повърхността на листа, така че няма хардуер, който да се гордее с лицевата страна на пантата след монтажа. Дължината на винта трябва да бъде избрана въз основа на панела на вратата и дебелината на рамката на мястото на монтаж.

Повърхностна обработка и материал

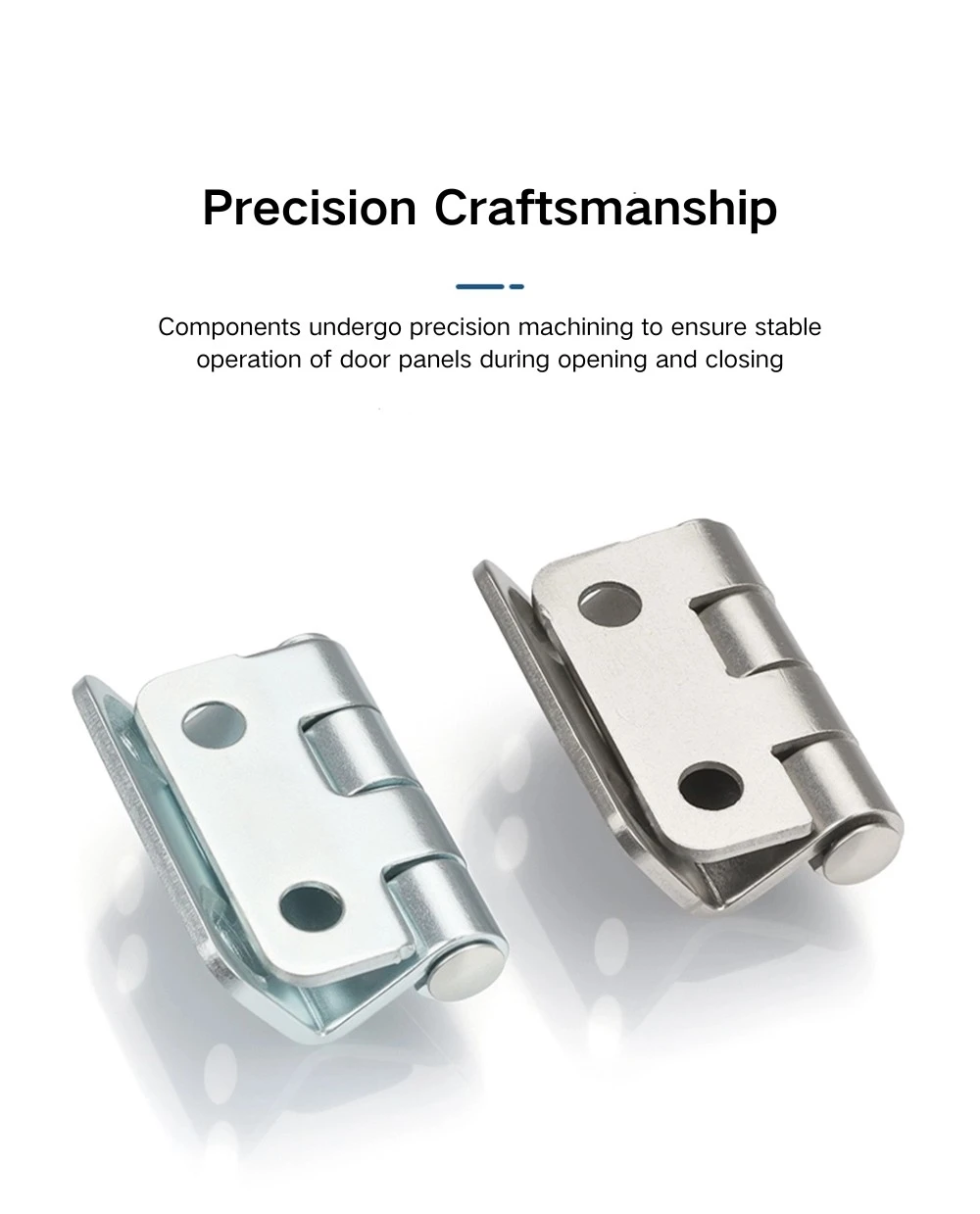

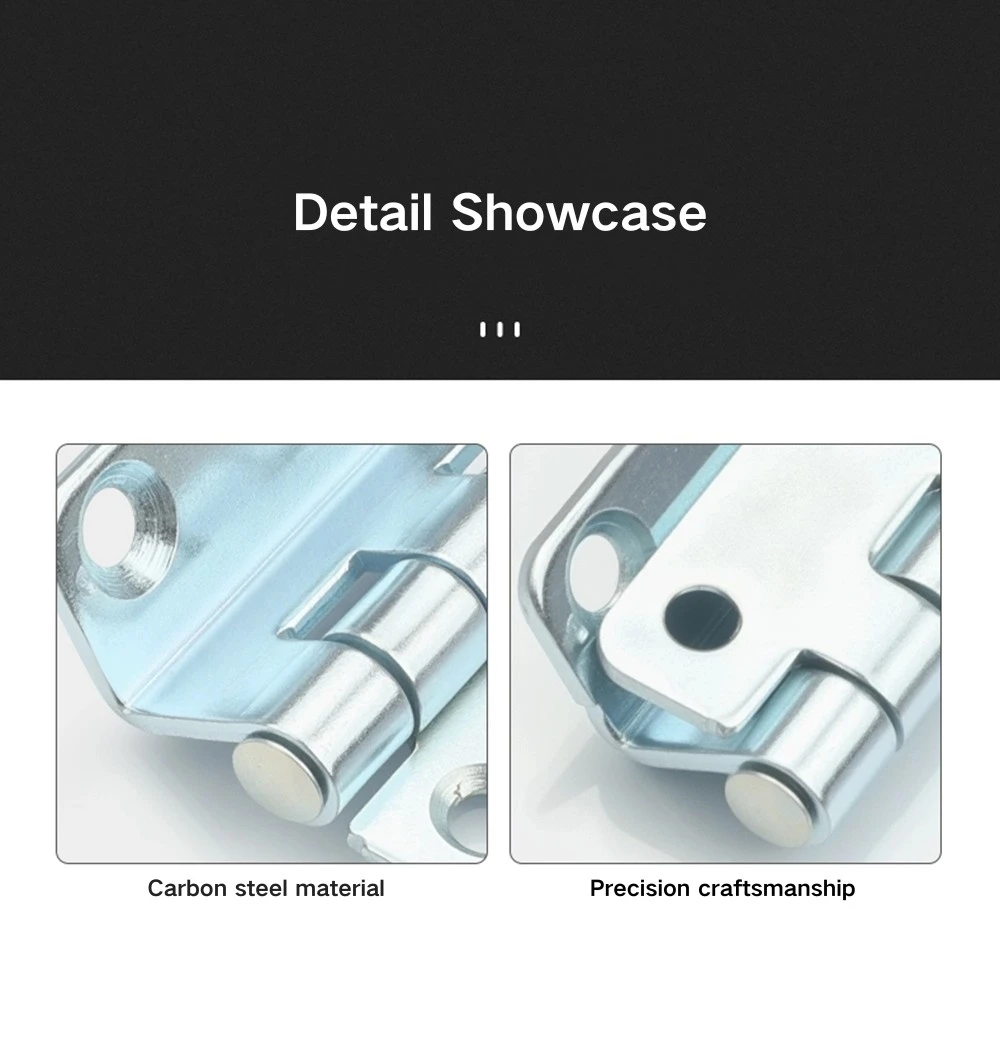

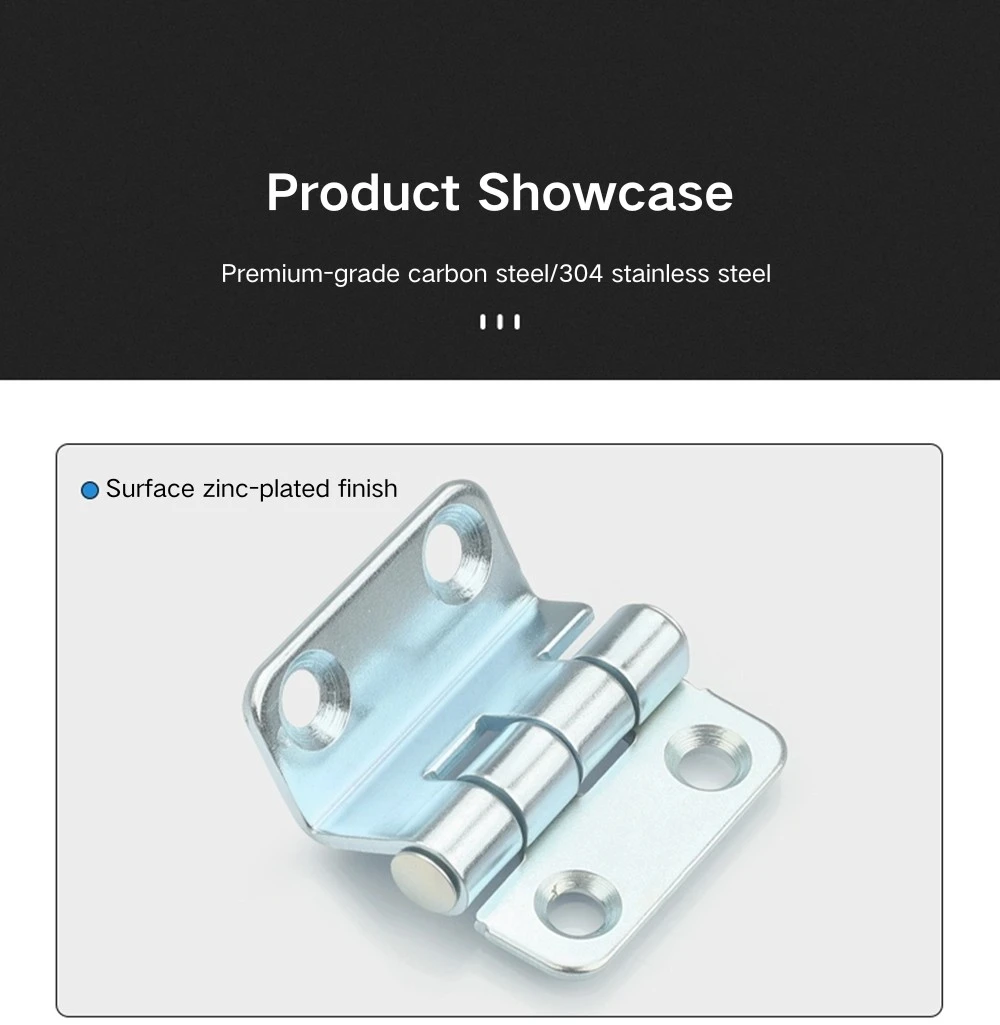

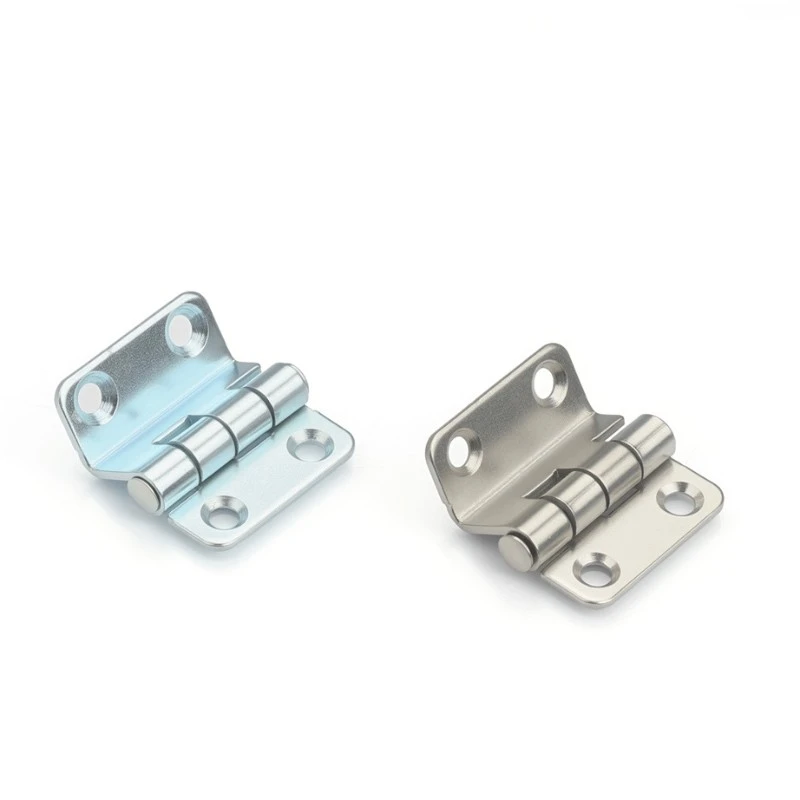

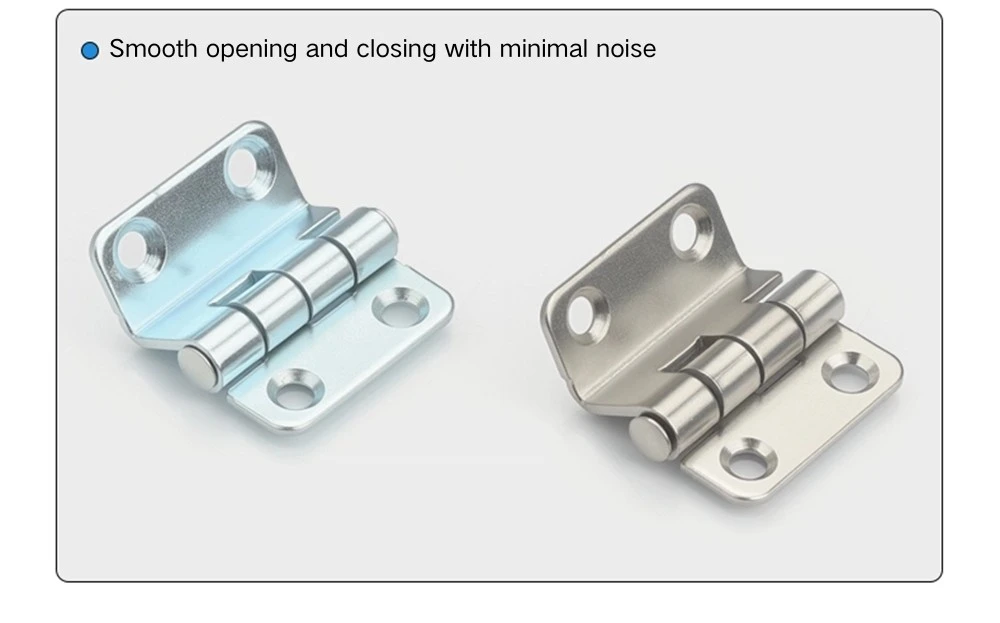

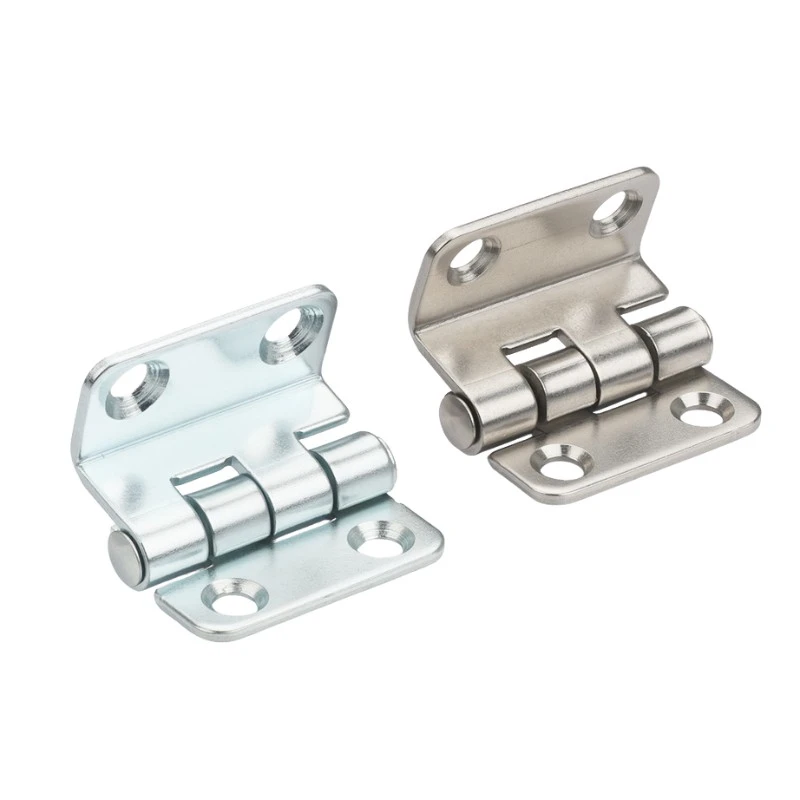

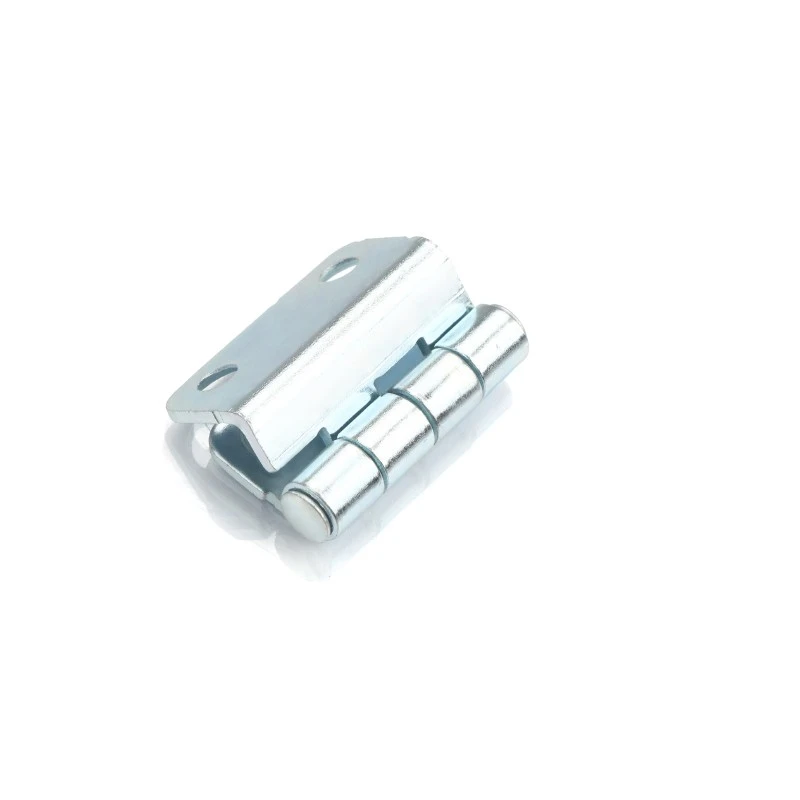

Пантата с тройно огъване за промишлени шкафове се предлага в два варианта на материал. Версията от въглеродна стомана е с галванизирано покритие, което осигурява защита от корозия за стандартни вътрешни среди - разпределителни табла, контролни панели и шкафове за оборудване в сухи или климатично контролирани пространства. Това е по-често срещаният избор за общи промишлени приложения в шкафове, където разходите и изискванията за корозия са умерени.

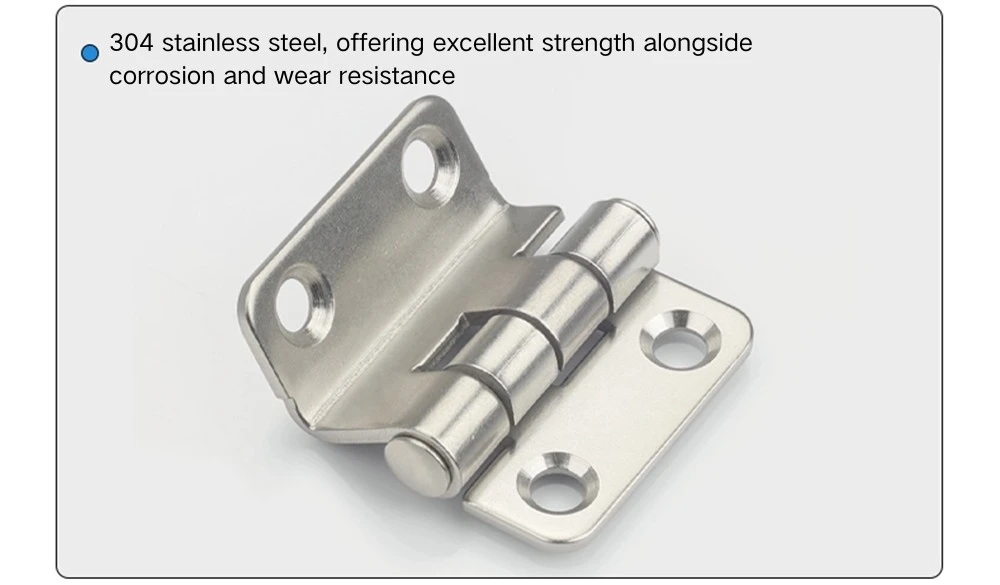

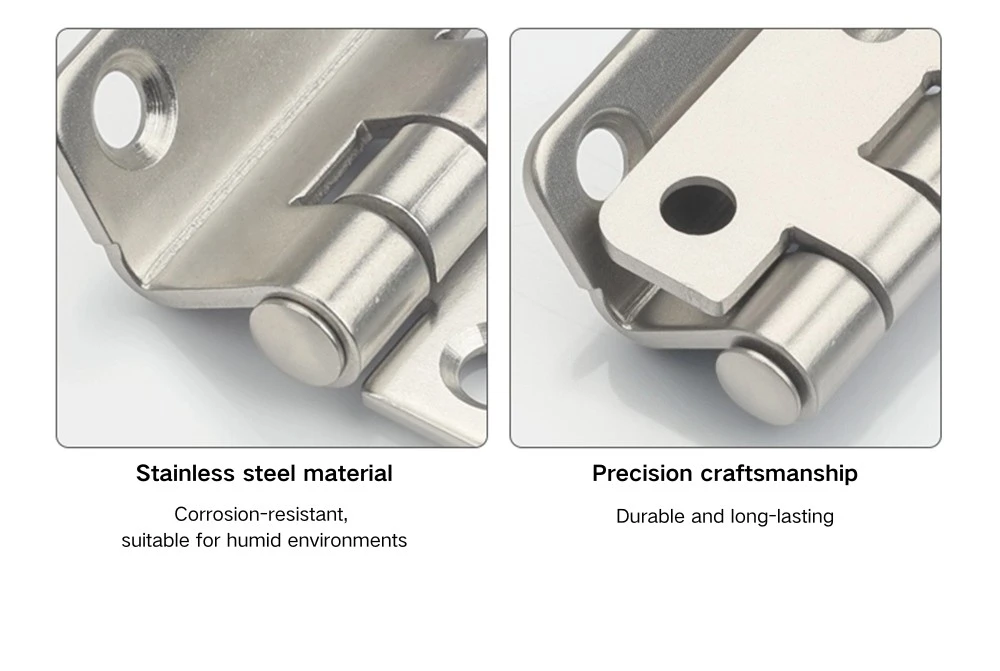

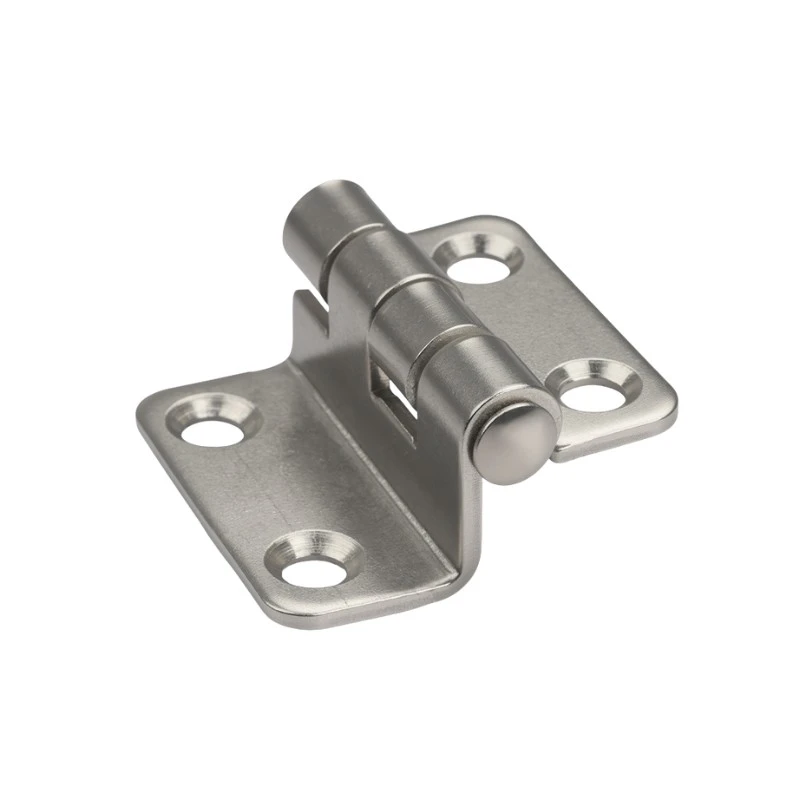

Пантата с тройно огъване от неръждаема стомана 304 за промишлени шкафове преминава през вибрационно полиране, което дава постоянна матова повърхност чрез преобръщане на частите, за да се отстранят неравностите и острите ръбове. Това не е полирано или огледално покритие — резултатът е равномерен вид с нисък блясък, подходящ за промишлена употреба. Версията от неръждаема стомана е правилният избор за кутии във влажна среда, външни инсталации или навсякъде, където покритието от галванизирана въглеродна стомана не би издържало с времето.

Сценарии за приложение

Пантата с тройно огъване за промишлени шкафове е практично подходяща за врати на електрически разпределителни табла, кутии за разпределителни уреди и врати на шкафове за индустриално оборудване, където е необходима компактна, монтирана на винт панта с ъгъл на отваряне от 90°. Малкият отпечатък работи добре при по-леки врати на шкафове и корпуси, където голяма панта би била несъразмерна с размера на вратата.

Инсталирането само с винтове на пантата с тройно огъване за промишлени шкафове също я прави подходяща за производители на шкафове, които не заваряват панти по време на производството — четирите вдлъбнати фиксиращи точки влизат директно в панела на вратата и рамката без допълнителна подготовка. Ъгълът на отваряне от 90° е достатъчен за повечето изисквания за достъп до панела, а гнездото на винта на нивото поддържа вратата чиста, след като пантата е монтирана.

ЧЗВ

В1: Какви са размерите на пантата CL252?

CL252 е 38 mm широк и 37 mm висок като цяло, с обхват на кокалчетата от 23 mm. Двата листа са асиметрични — 14,5 мм от едната страна и 11,5 мм от другата. Диаметърът на цевта е Φ5 мм.

Q2: Как се инсталира CL252?

Монтажът се извършва само чрез завинтване - без заваряване. Всяко крило има два вдлъбнати отвора Φ5,2 mm (Φ8×90°), което дава общо четири точки на закрепване. Винтовете с плоска глава се изравняват с повърхността на листа след монтажа.

Q3: Какви материали са налични?

CL252 се предлага от галванизирана въглеродна стомана и неръждаема стомана 304 с вибрационно полиращо покритие. Въглеродната стомана е подходяща за вътрешна, суха среда; неръждаемата стомана е по-добрият избор за влажни приложения или приложения на открито.

Q4: Какво е вибрационно полиране?

Вибрационното полиране е процес на въртене, който премахва неравностите и острите ръбове от повърхността на детайла, оставяйки постоянно матово покритие с нисък блясък. Не е с четка или огледално покритие. При версията от неръждаема стомана CL252 той придава еднакъв индустриален външен вид без отразяващи или насочени повърхностни следи.

Q5: Двете крила взаимозаменяеми ли са между врата и каса?

Не — крилата са асиметрични (14,5 мм и 11,5 мм), така че по-широката и по-тясната страна са фиксирани. Уверете се, че сте ориентирали пантата с правилното крило към панела на вратата и рамката, преди да пробиете или фиксирате.

Q6: За какви типове шкафове е подходящ CL252?

Пантата за промишлени шкафове CL252 се използва за врати на електрически разпределителни табла, разпределителни уредби, врати на контролни шкафове и шкафове за общо промишлено оборудване — особено когато се предпочита компактна, монтирана на винт панта и е достатъчен ъгъл на отваряне от 90°.
