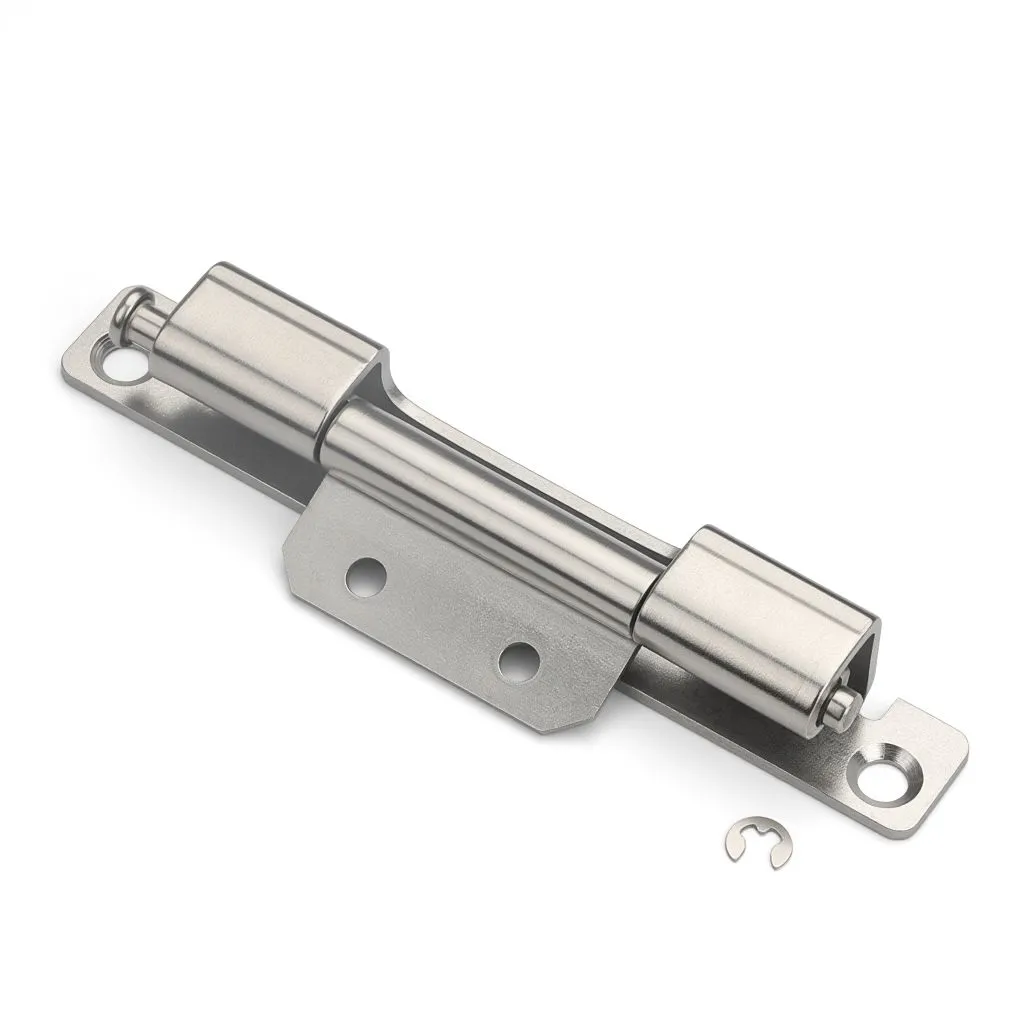

Панта на вратата на разпределителното устройство

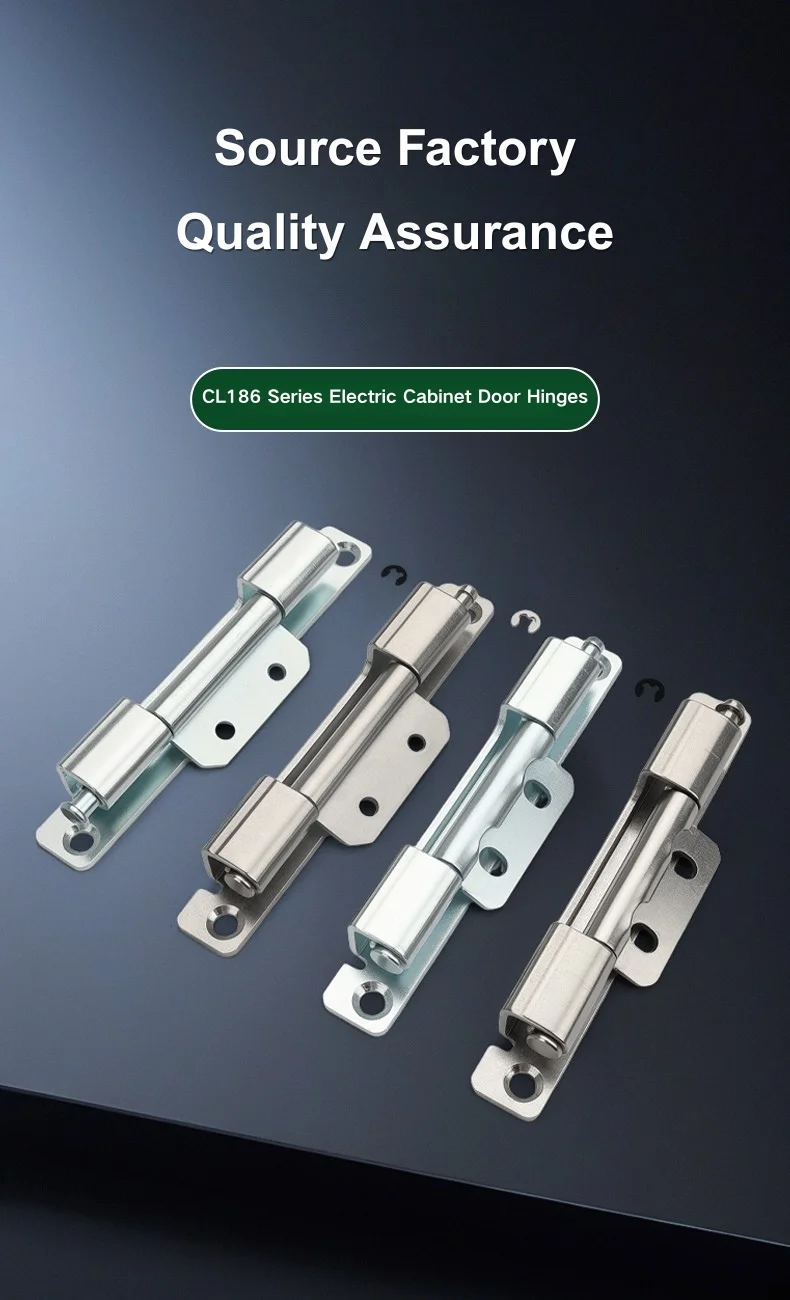

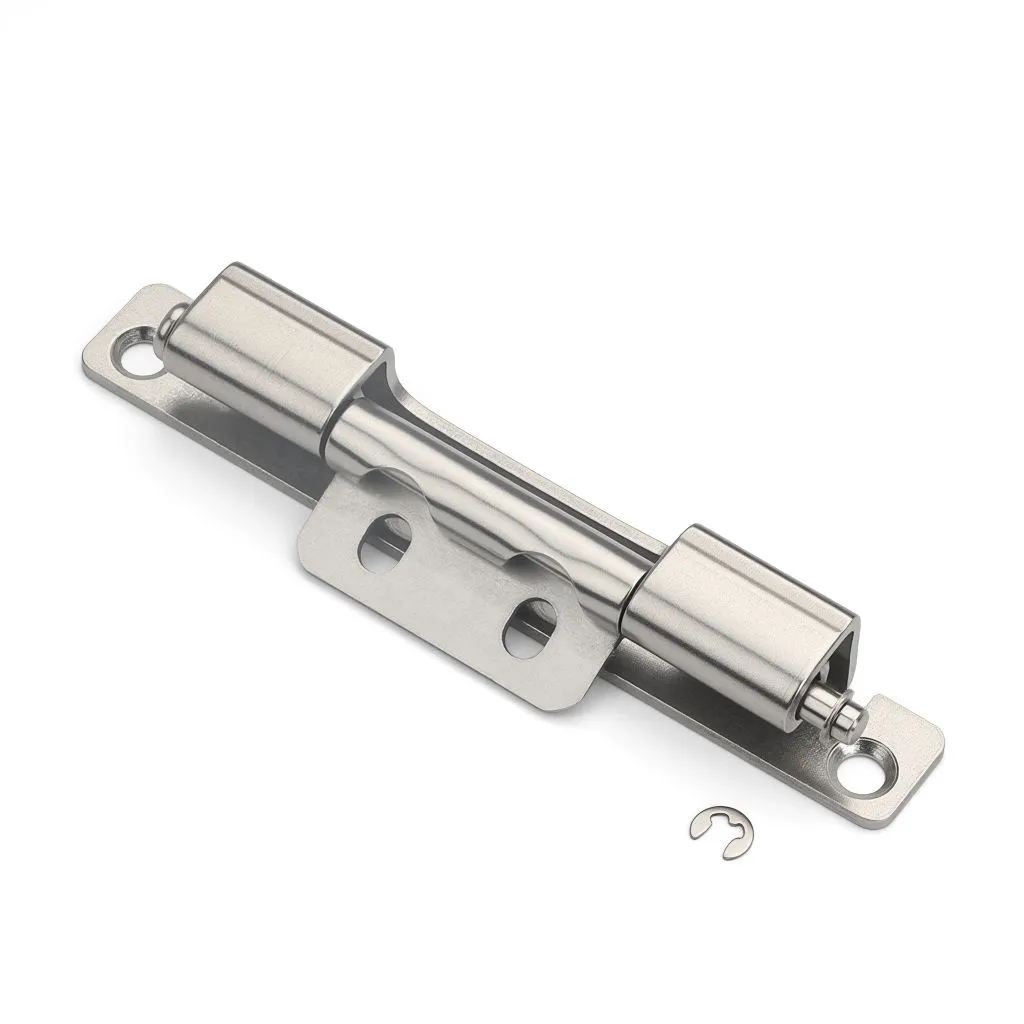

За тези, които се снабдяват с разглобяеми панти за шкафове от Yitai Lock в обем, пантата за вратата на комутационната уредба CL186 дава на купувачите избор между монтажни крила с кръгли дупки и отвори с прорези, без да променят нищо друго относно пантата – същото тяло, същия цилиндър, същите размери на канала на рамката. Версията с отвор с прорез позволява регулиране на позицията по време на монтажа, преди винтовете да са напълно затегнати, което е полезно, когато подравняването на вратата трябва да се набере прецизно. И двете версии се монтират на винтове с помощта на едни и същи фиксиращи точки и се предлагат от въглеродна стомана и неръждаема стомана.

Модел на продукта	Панта от серия CL186
Материали по избор	Въглеродна стомана/неръждаема стомана
Използване	Подходящ за различни видове разпределителни шкафове, контролни кутии и др

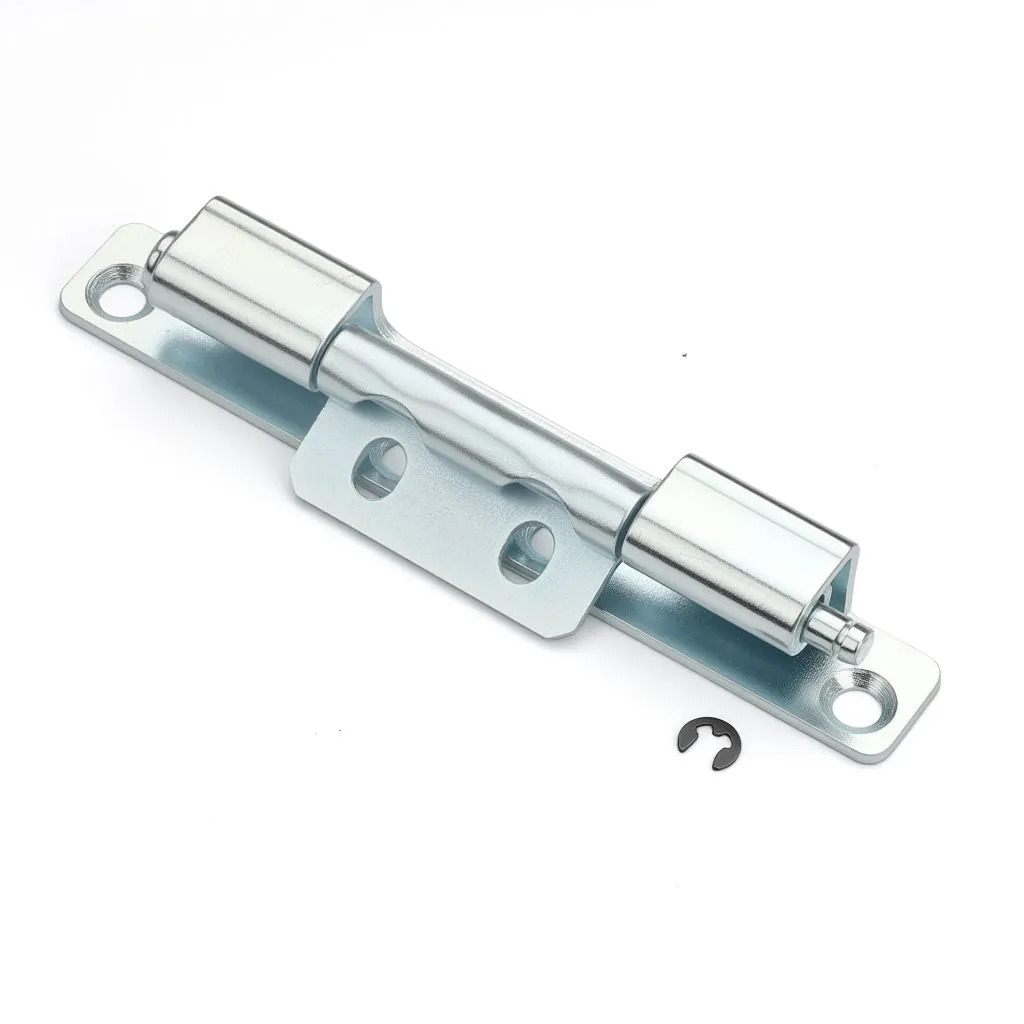

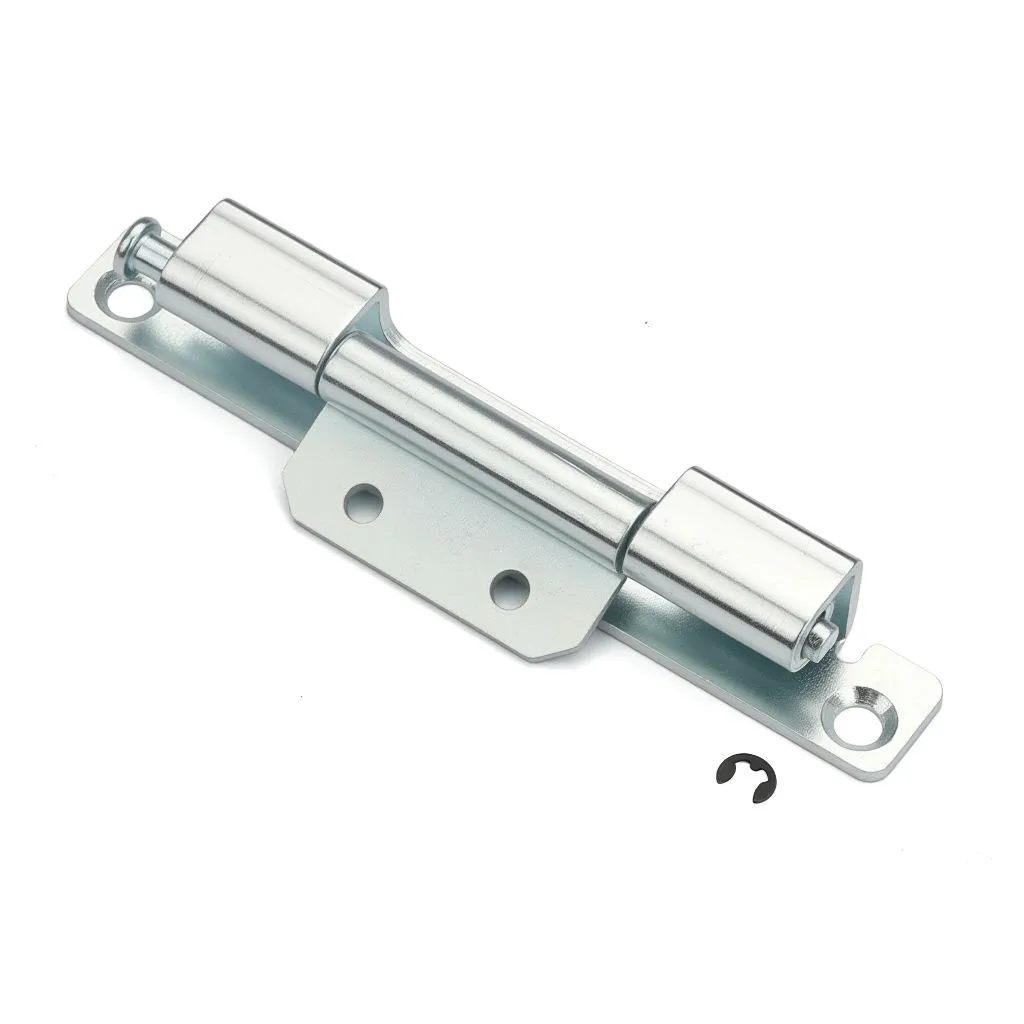

Опции на модела и конфигурации на отвори

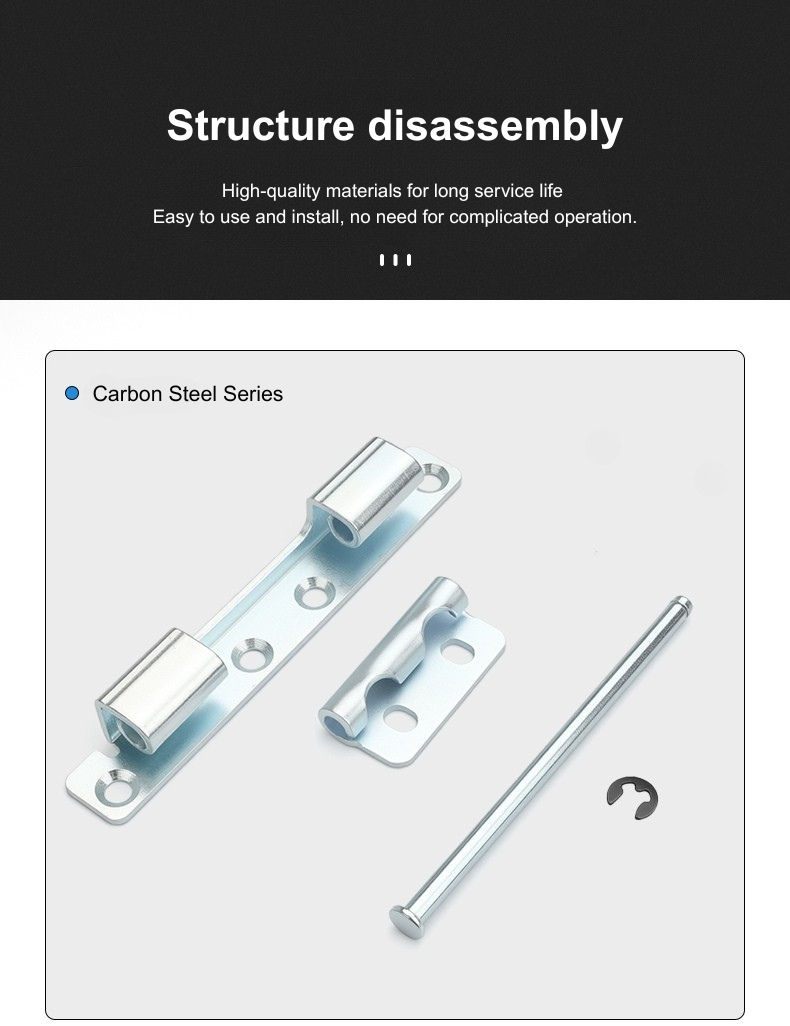

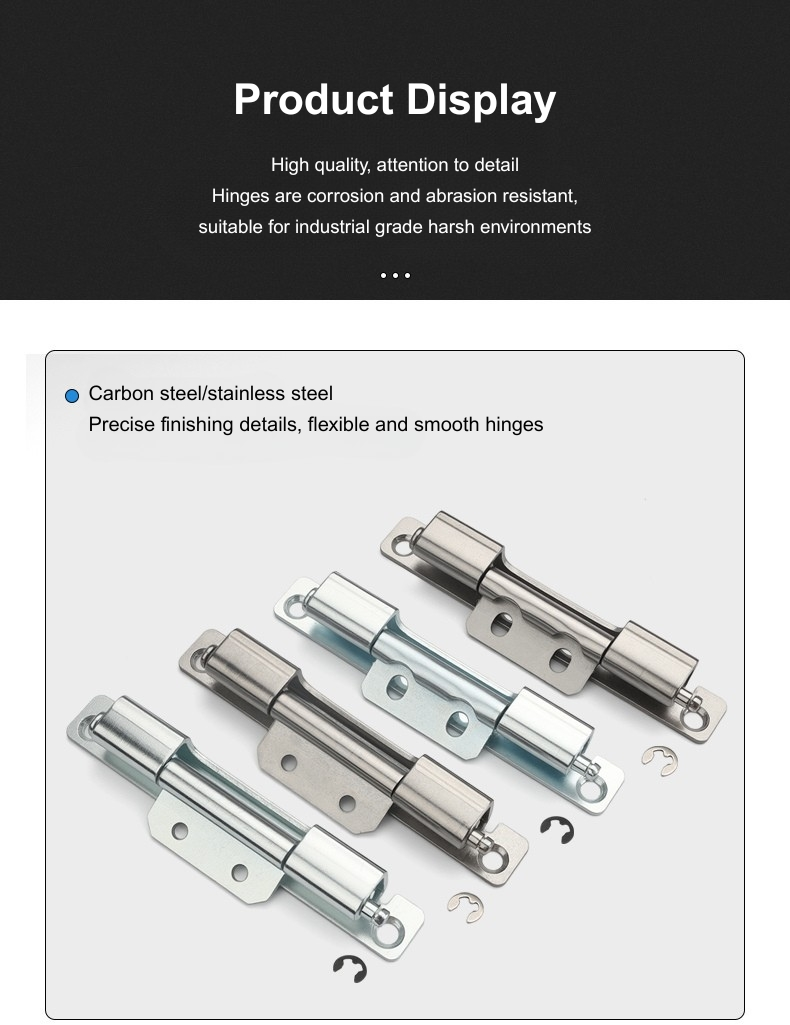

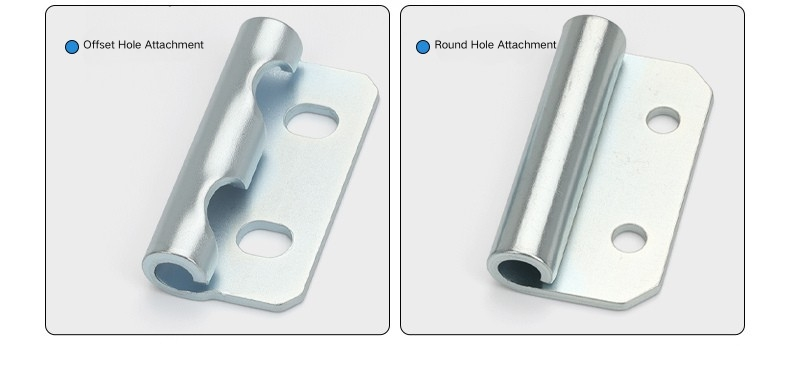

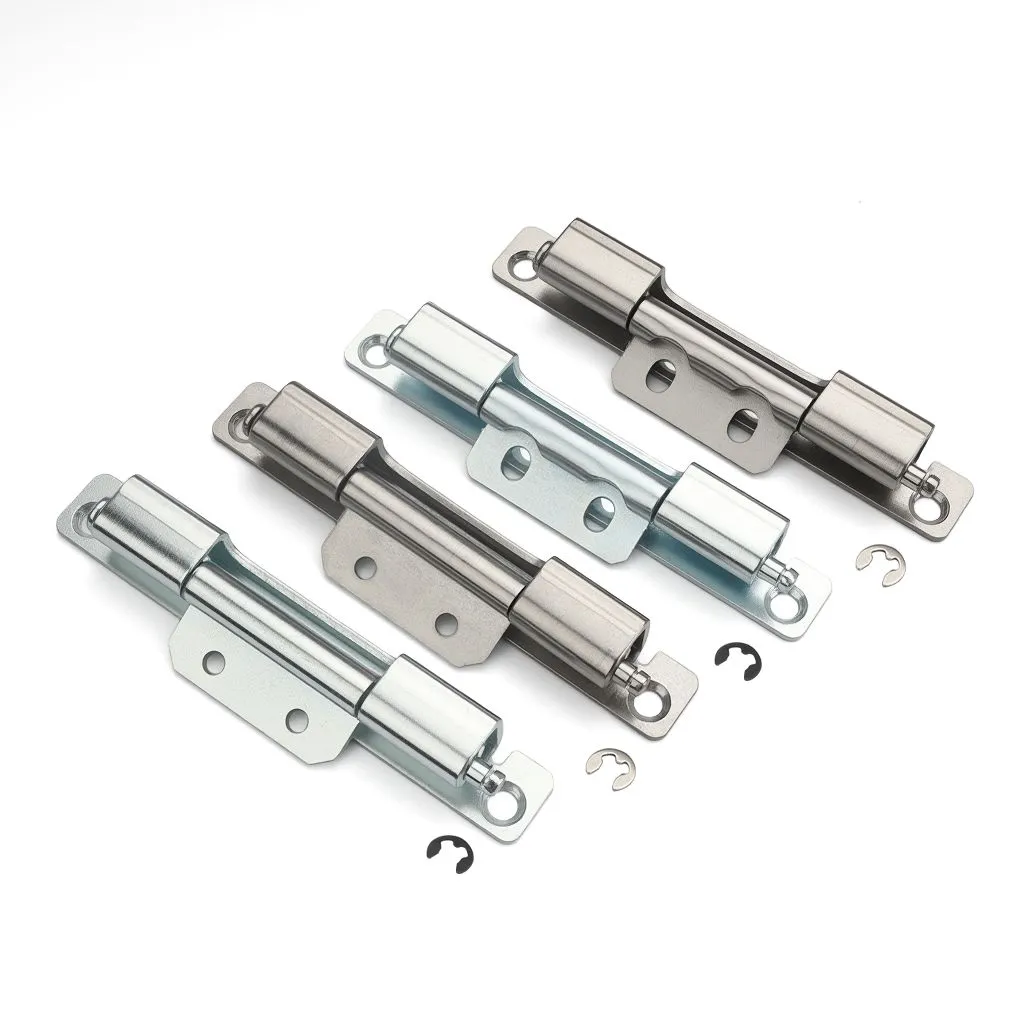

Пантата на вратата на разпределителната уредба се предлага в четири варианта: кръгъл отвор от въглеродна стомана, кръгъл отвор от неръждаема стомана, прорез от въглеродна стомана и прорез от неръждаема стомана. Конструктивните размери са еднакви и при четирите — единствената разлика е формата на монтажните отвори на крилото. Кръгли отвори фиксират пантата в зададена позиция след завинтване; дупките с прорези дават малко място за изместване на позицията на пантата преди окончателното затягане, което помага при монтиране на врати, които се нуждаят от внимателно подравняване спрямо уплътнение или ръб на рамката.

Изборът между кръгъл и прорезен отвор на този модул се свежда до вашия работен процес на инсталиране. Ако позицията на вратата е права и последователна в производствения цикъл, кръглите отвори са подходящи. Ако има някаква разлика в геометрията на рамката между модулите или вратата трябва да се регулира след първоначалното монтиране, версията с прорези прави този процес значително по-малко сложен.

Структура и размери

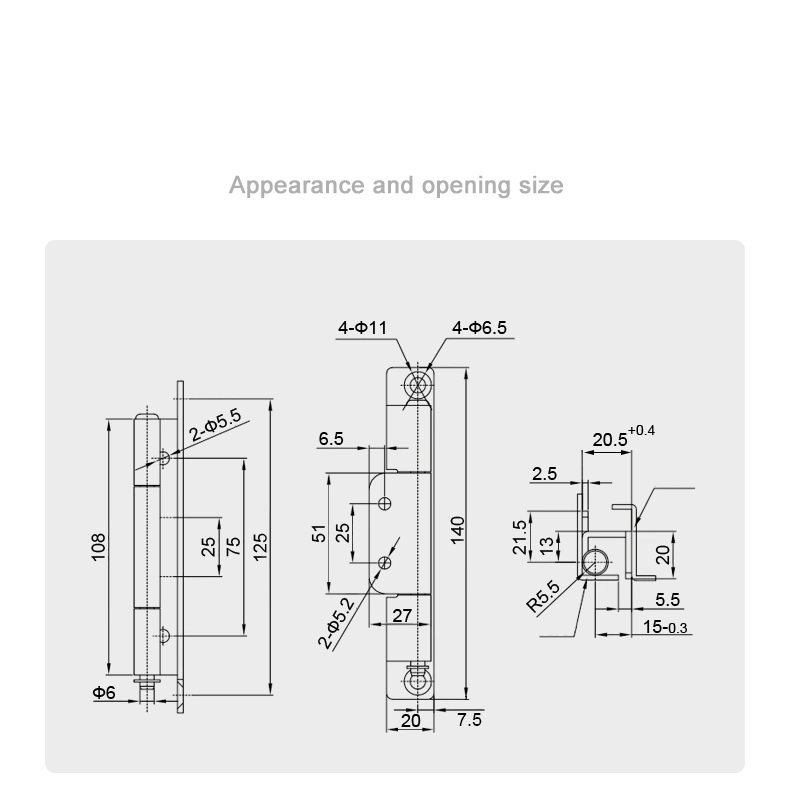

Пантата на вратата има обща височина от 108 mm с обща дължина на тялото от 125 mm. Вътрешното разстояние между монтажните крила е 75 мм, с 25 мм централна част на цевта. Диаметърът на цевта е Φ6 mm, а монтажното крило е с височина 140 mm с широчина на основата 20 mm. Разстоянието между отворите на крилото е 51 mm и 25 mm центрове, с 2 × Φ5,5 mm фиксиращи отвори на страничния профил.

Захващането на канала на рамката на пантата на вратата на разпределителната уредба има ширина 20,5 mm (+0,4 mm толеранс) и дълбочина 15 mm (-0,3 mm толеранс), с радиус на гнездото на цевта R5,5 mm. Страничният профил показва 21,5 mm обща височина на зацепване, 13 mm вътрешна контактна дълбочина и 5,5 mm странично изместване, с 2,5 mm стъпка при входа на канала. Тези размери определят геометрията на канала на рамката, с която пантата е проектирана да работи – струва си да се провери според спецификацията на рамката на вашия шкаф преди поръчка.

Обработка на материали и повърхности

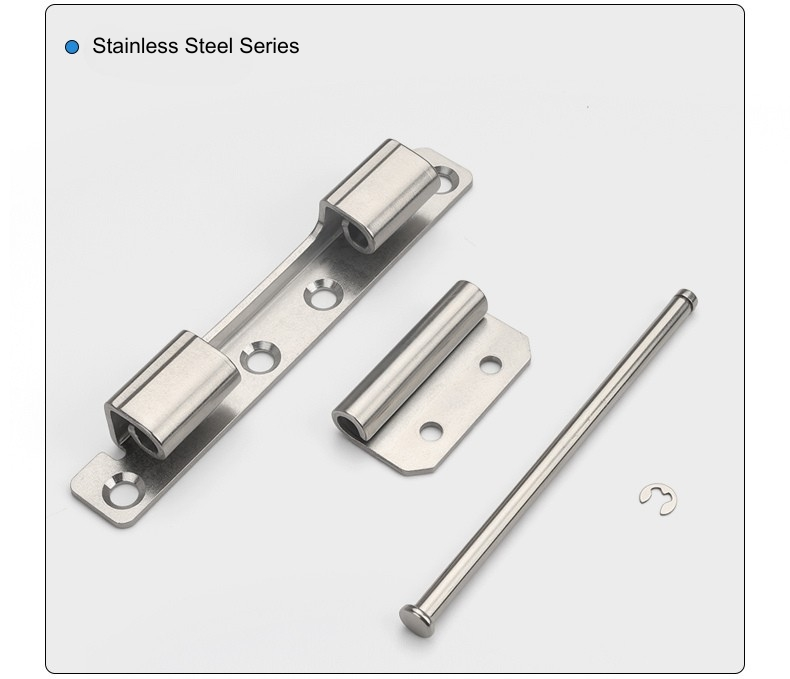

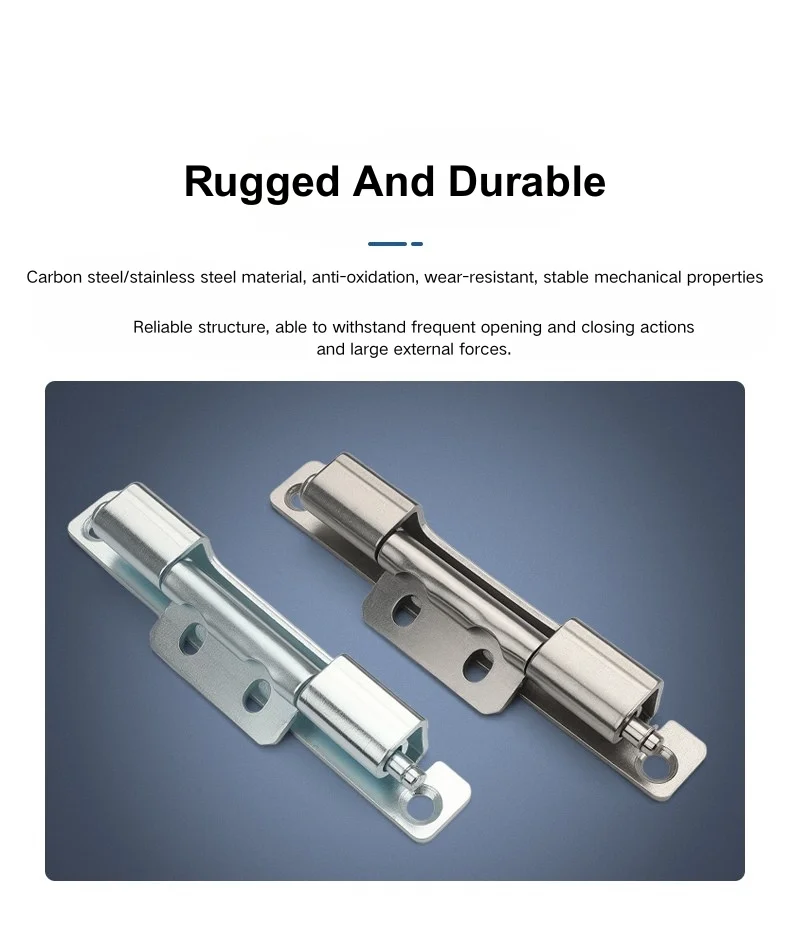

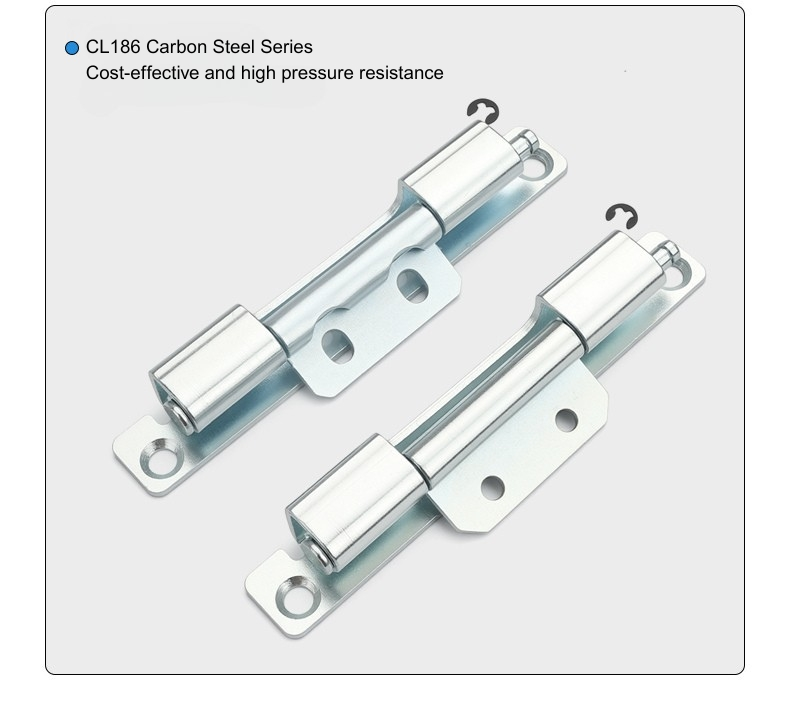

Пантата на вратата на разпределителната уредба се предлага в галванизирана въглеродна стомана и неръждаема стомана 304. Версията от въглеродна стомана е подходяща за стандартна среда на закрито - разпределителни табла, контролни панели и шкафове за оборудване в сухи или климатично контролирани пространства, където излагането на корозия е ниско. Това е по-рентабилният вариант за изграждане на шкафове с голям обем, където средата на инсталиране е предвидима.

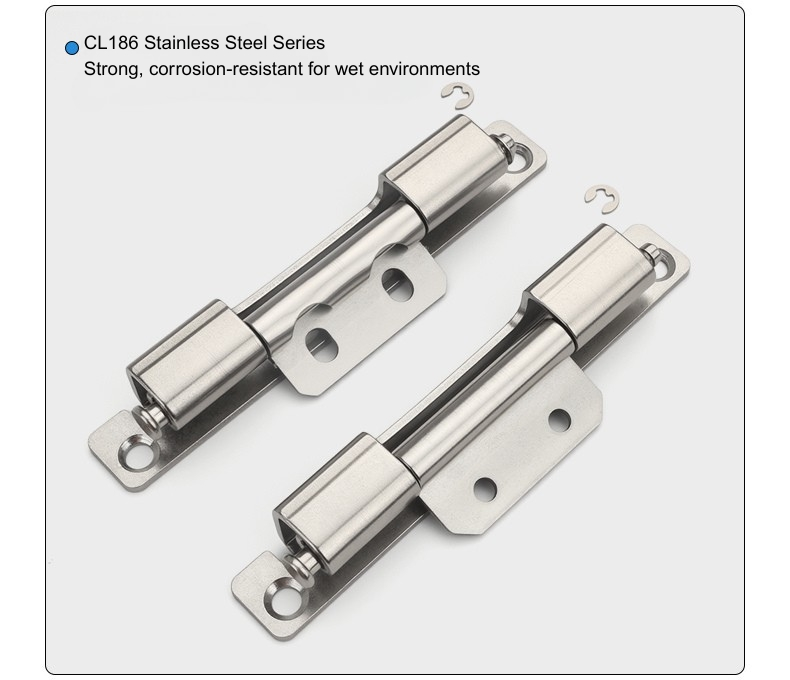

Пантата за врата от неръждаема стомана е правилният избор за разпределителни уреди на открито, влажни помощни помещения, крайбрежни инсталации или всяко приложение, при което кутията ще бъде изправена пред влага през експлоатационния си живот. Неръждаемата стомана също има тенденция да се уточнява, когато стандартното покритие на шкафа изисква постоянен външен вид на повърхността на целия хардуер, тъй като запазва външния си вид по-добре от поцинкованата стомана с течение на времето при предизвикателни условия.

ЧЗВ

Q1: Какви варианти са налични за CL186?

CL186 се предлага в четири варианта: въглеродна стомана с кръгли отвори, неръждаема стомана с кръгли отвори, въглеродна стомана с прорези и неръждаема стомана с прорези. Всички споделят едни и същи размери на корпуса и геометрия на канала на рамката.

Q2: Каква е разликата между версиите с кръгъл отвор и с отвор с прорез?

Версията с кръгъл отвор фиксира пантата в зададена позиция, след като се завинти. Версията с отвор с прорези позволява да се регулира позицията на монтаж преди окончателното затягане, което е полезно, когато подравняването на вратата трябва да бъде фино настроено по време на монтажа или когато има вариация в геометрията на рамката между модулите на шкафа.

Q3: Как се инсталира CL186?

CL186 се монтира на винт. Монтажното крило се фиксира към панела на вратата с предвидените отвори, а тялото на пантата се захваща за канала на рамката на шкафа. За този модел не се изисква заваряване.

В4: Какви са основните размери на CL186?

CL186 е с обща височина 108 mm със 125 mm дължина на тялото и 75 mm вътрешен обхват. Цевта е Φ6 мм. Монтажното крило е с височина 140 мм с основа 20 мм. Ширината на канала на рамката е 20,5 mm (+0,4 mm), а дълбочината е 15 mm (-0,3 mm).

Q5: Какъв материал трябва да избера за външни заграждения?

Версията от неръждаема стомана е правилният избор за външни инсталации, влажна среда или навсякъде, където устойчивостта на корозия е дългосрочно изискване. Версията от поцинкована въглеродна стомана е подходяща за стандартни вътрешни шкафове.

Q6: CL186 скрита панта ли е?

Да — пантата на вратата на разпределителното устройство CL186 се намира вътре в канала на рамката на шкафа, когато вратата е затворена, без да оставя видим хардуер върху външната страна на вратата. Тялото на пантата е напълно вдлъбнато в профила на рамката.

Q7: Може ли вратата да бъде премахната след монтаж?

да CL186 е разглобяема панта — вратата може да бъде повдигната от канала на рамката без инструменти, след като пантата бъде освободена. Това го прави практичен за линии за монтаж на шкафове и поддръжка на място, където е необходимо периодично премахване на вратата.

В8: За какви типове шкафове е подходящ CL186?

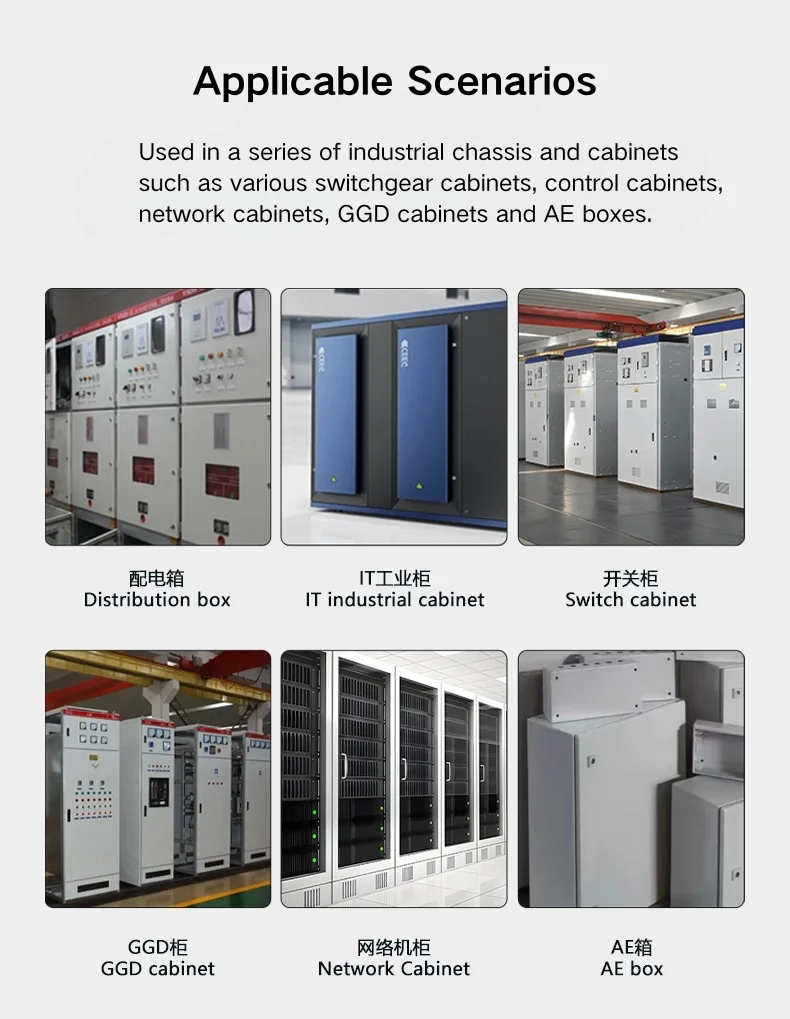

Скритата панта CL186 се използва в разпределителни шкафове, електрически разпределителни кутии, врати на контролни шкафове и кутии за индустриално оборудване — навсякъде, където предпочитаната спецификация е разглобяема, скрита панта с изчистен външен профил.
