Квадратна панта с вдлъбнати отвори

За поръчки на едро на панти за шкафове, Yitai Lock предлага квадратна панта с вдлъбнати отвори както в CL235-1, така и в CL235-2, така че можете да покриете различни размери врати, без да сменяте доставчика. CL235-1 е по-големият от двата с размери 64 × 79 mm, докато CL235-2 с размери 54 × 64 mm работи добре на по-леки или по-малки врати. Винтовете не са включени, но могат да бъдат поръчани отделно — обикновено в опаковки от 1000, с налични по-малки количества, ако се свържете директно.

Опции и размери на модела

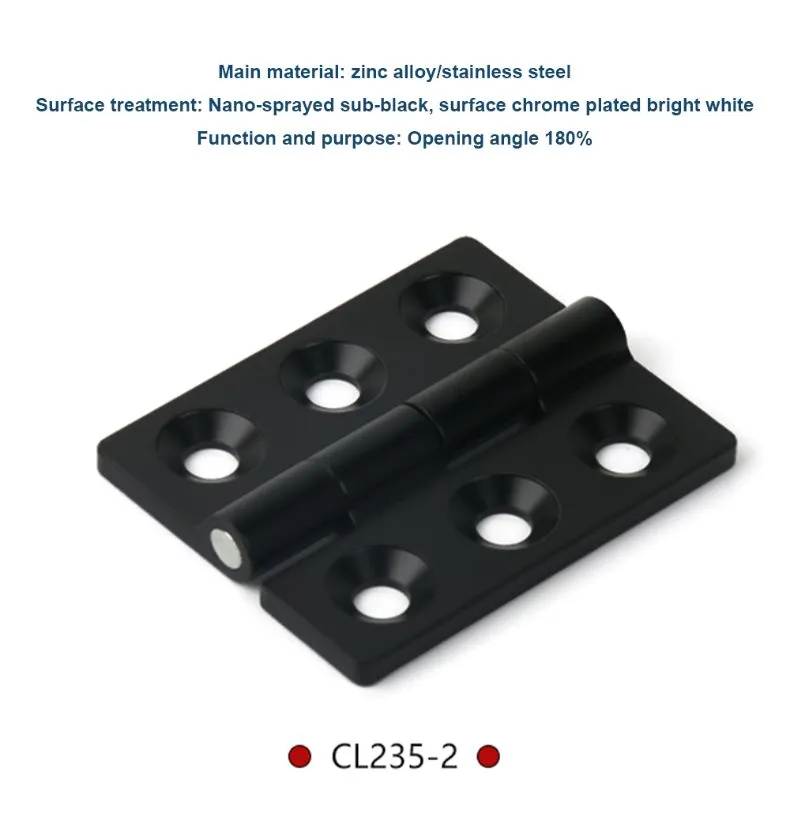

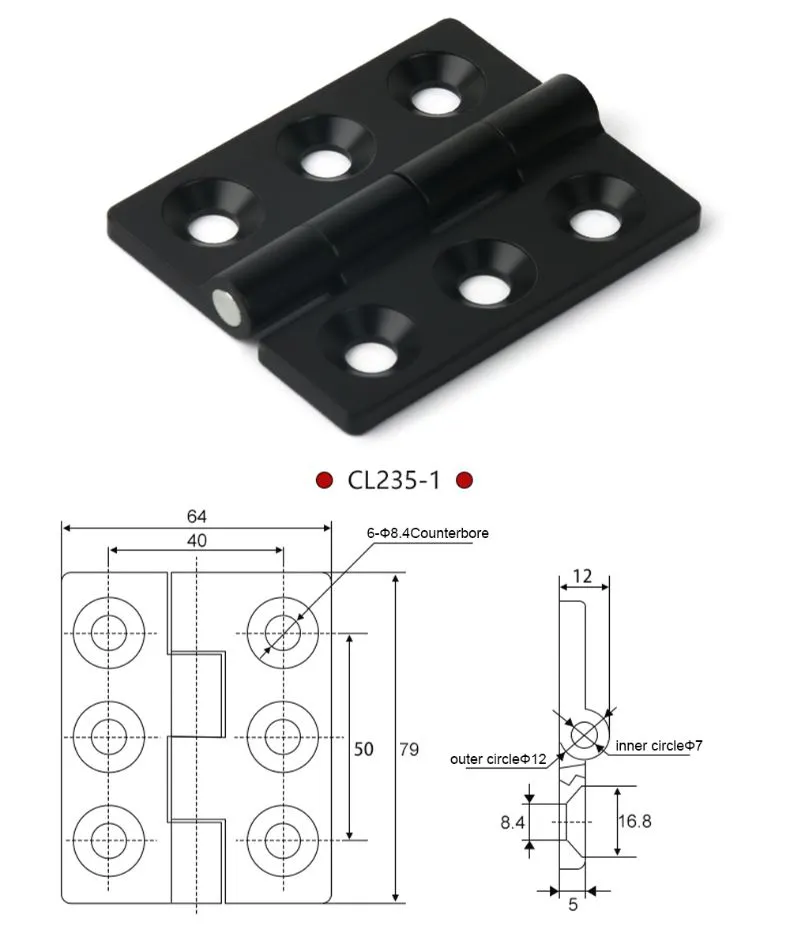

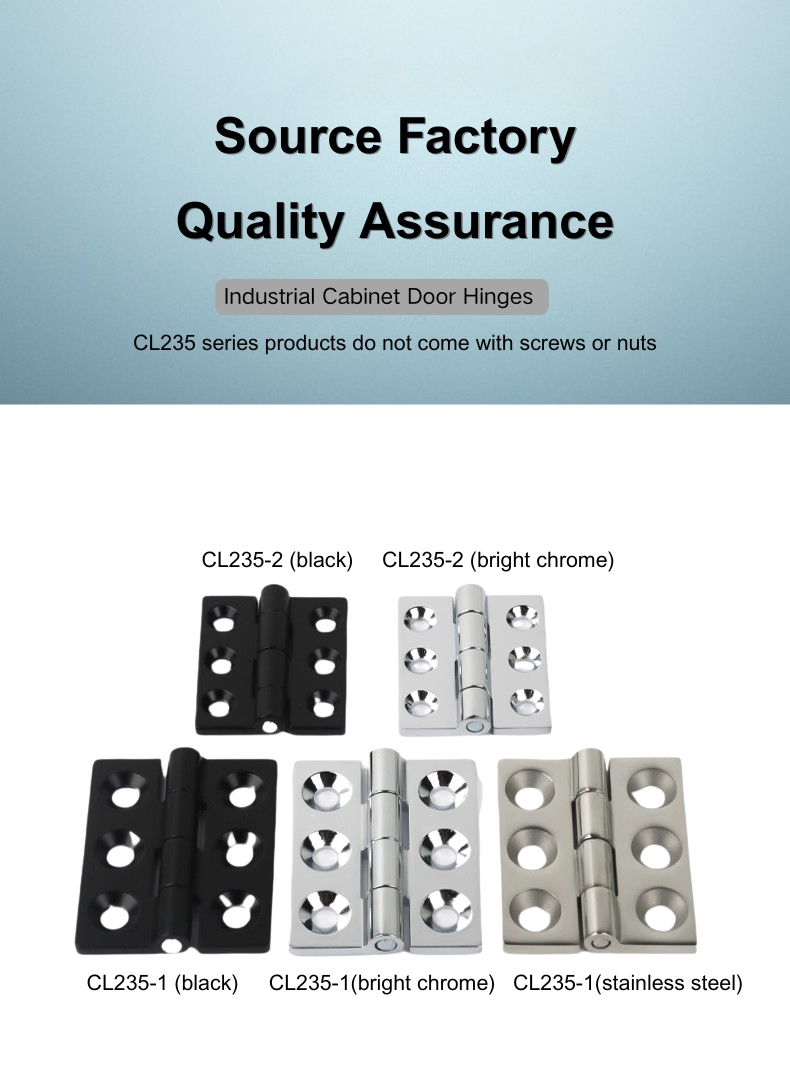

Квадратната панта с вдлъбнати отвори се предлага в два основни модела. CL235-1 е с размери 64 × 79 mm, с дебелина на листа от 5 mm от цинкова сплав и 5,6 mm от неръждаема стомана 304. CL235-2 е по-малкият от двата с размери 54 × 64 mm, с дебелина на цинковата сплав от 4,8 mm и дебелина на неръждаемата стомана от 5,5 mm.

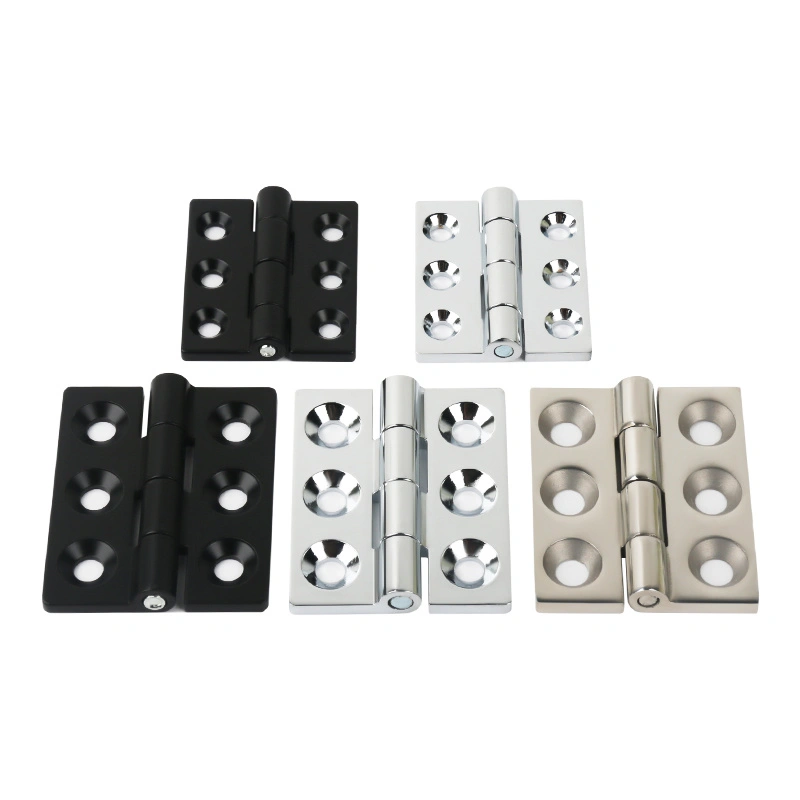

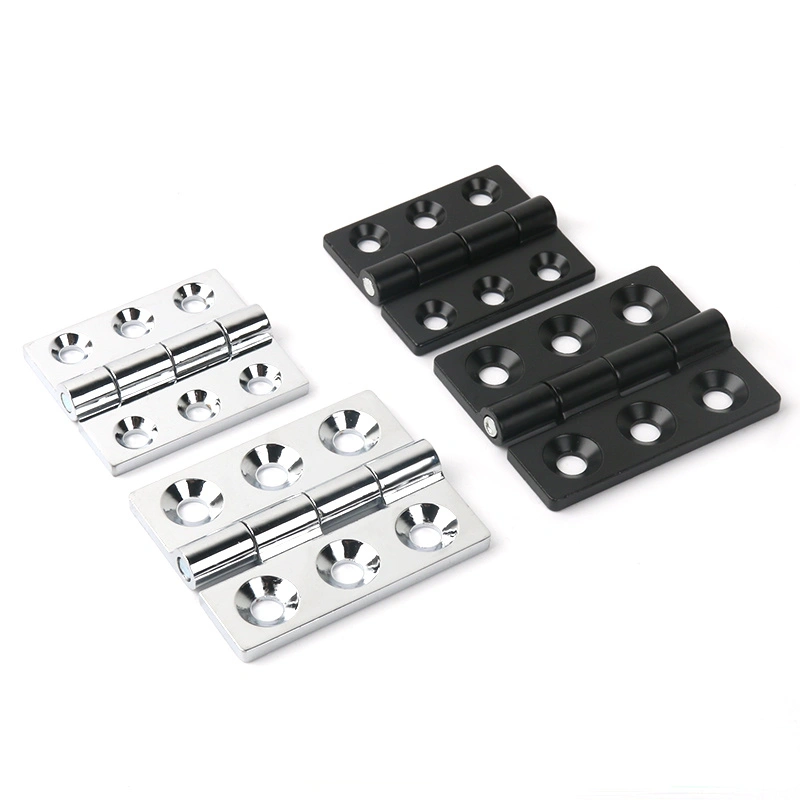

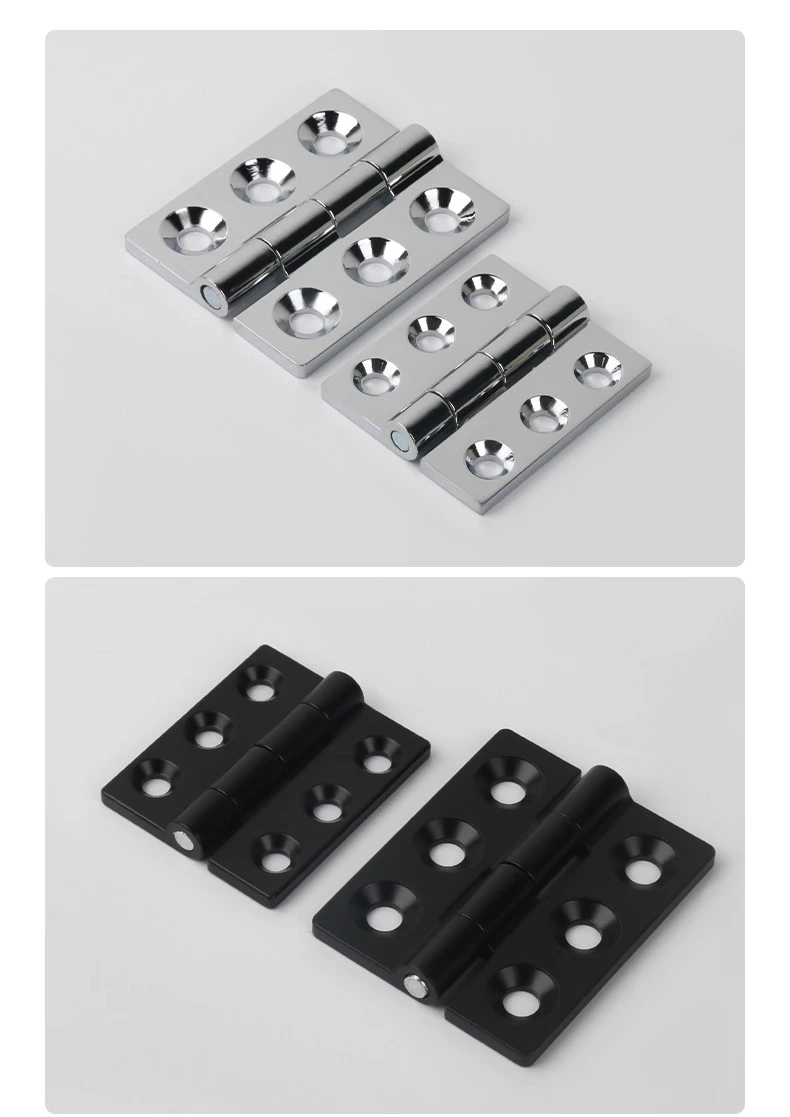

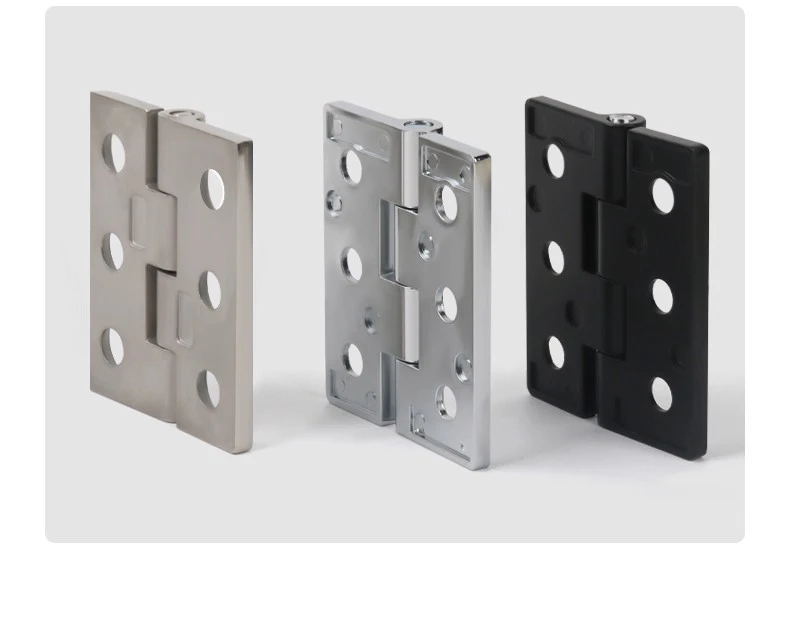

Всеки модел се предлага в различни комбинации от материали и покритие. Квадратната панта с вдлъбнати отвори CL235-1 и CL235-2 се предлага от черна цинкова сплав и ярко бяла цинкова сплав. CL235-1 и CL235-2 се предлагат допълнително в полирана неръждаема стомана, което дава общо шест варианта в двата модела. Тази гама позволява на спецификаторите да съобразят покритието на пантите с повърхността на шкафа или с работната среда.

Спецификации на вдлъбнати отвори

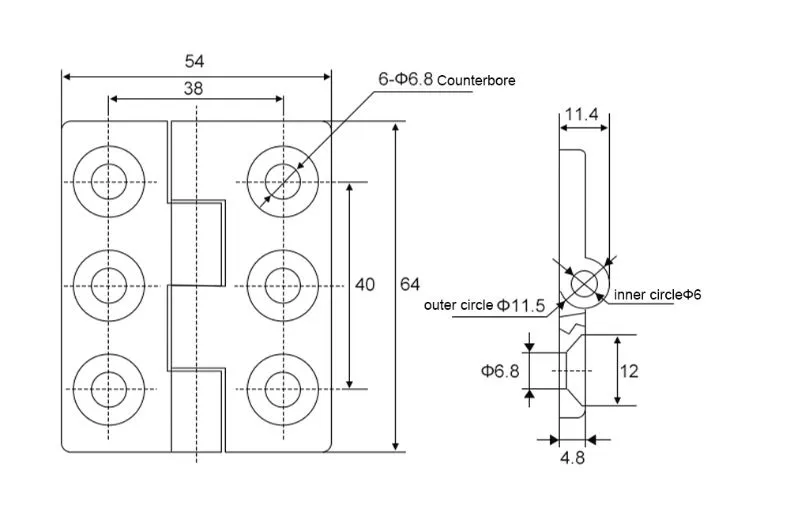

Скритите отвори на квадратната панта с вдлъбнати отвори са оразмерени така, че да отговарят на всеки модел и материал. При CL235-1 диаметърът на зенкера е Φ8,5 mm за версии от цинкова сплав и Φ9,5 mm за версии от неръждаема стомана. При CL235-2 диаметърът на зенкера е Φ6,8 mm и при двата вида материал.

Изборът на винт трябва да отчита дебелината на панела на вратата, дебелината на крилото на пантата и дълбочината на зенкера. Квадратната панта с вдлъбнати отвори е проектирана така, че правилно избраните винтове да стоят наравно или точно под повърхността на листа. Винтовете не са включени в пантата, но могат да бъдат закупени отделно; стандартните опаковки са от 1000 броя или повече, а по-малки количества се предлагат при запитване.

Материал и повърхностно покритие

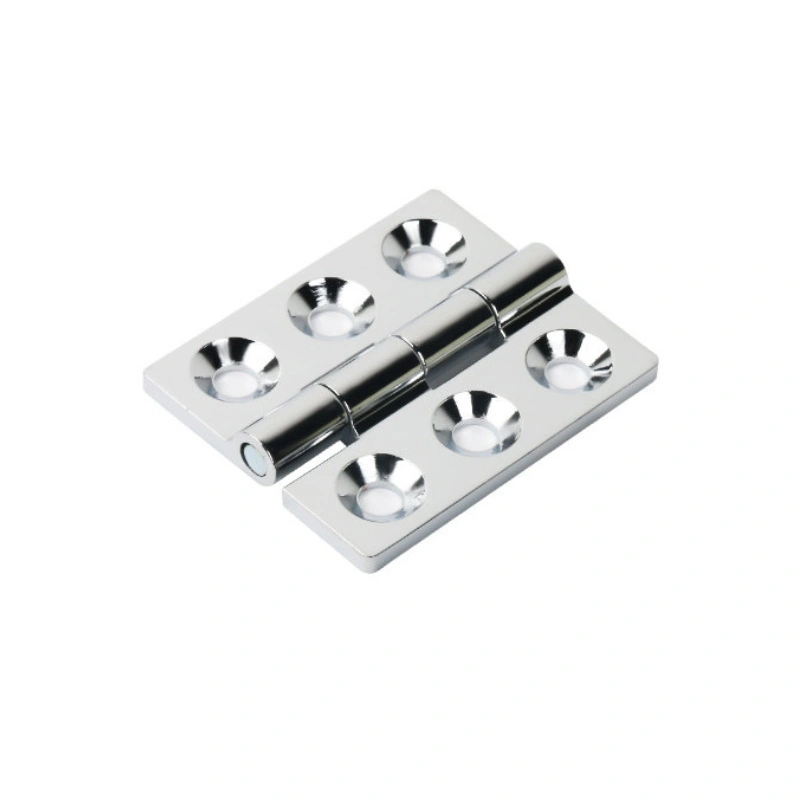

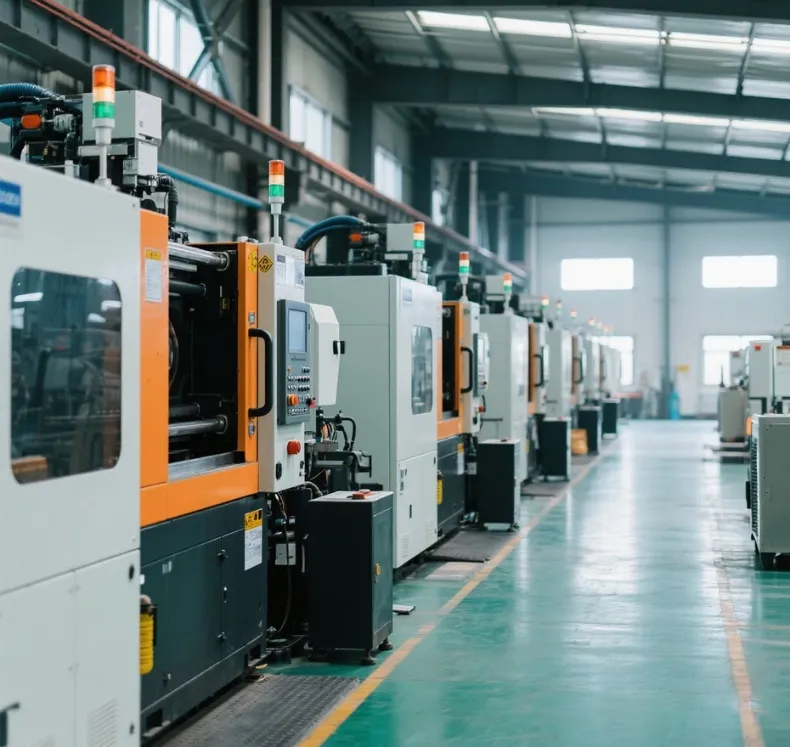

Квадратната панта с вдлъбнати отвори се произвежда чрез леене под налягане, което придава на всяко крило точна консистенция на размерите в производствените партиди. Версиите от цинкова сплав са завършени или в лъскаво черно, или в ярко бяло — и двете са варианти с издръжливо покритие, подходящи за среда на вътрешни шкафове. Версиите от неръждаема стомана използват материал от клас 304 с полирано покритие, което осигурява устойчивост на корозия, подходяща за кутии във влажна или леко корозивна среда.

Заслужава да се отбележи, че вариантът от неръждаема стомана на квадратната панта с вдлъбнати отвори има малко по-голяма дебелина на листа от еквивалента му от цинкова сплав — 5,6 mm срещу 5 mm при CL235-1 и 5,5 mm срещу 4,8 mm при CL235-2. Тази разлика трябва да се вземе предвид, когато се изчислява хлабината на вратата или се избира дължината на винта за инсталации от неръждаема стомана.

Сценарии за приложение

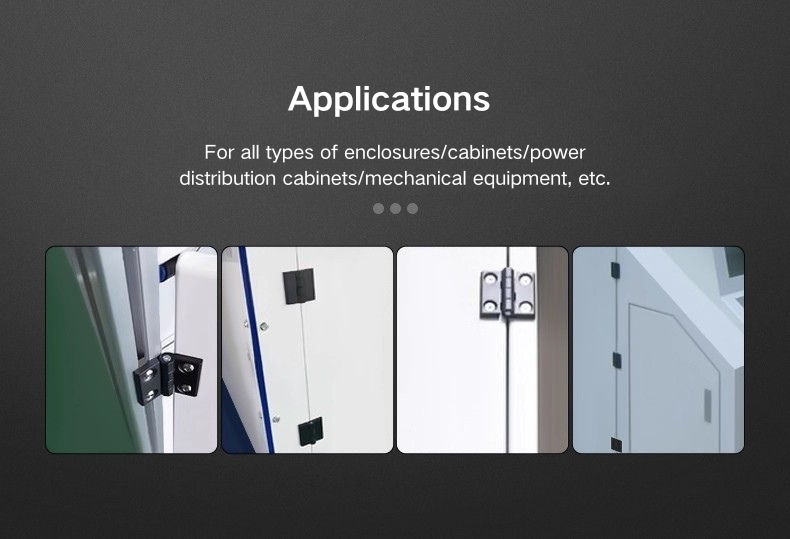

Квадратната панта с вдлъбнати отвори се използва за много различни типове шкафове - разпределителни кутии, табла за разпределителни уреди, контролни панели и шкафове с алуминиева профилна рамка са обичайни. Квадратното крило стои плоско и осигурява солидна опорна повърхност, която се държи добре на врати, които се отварят и затварят редовно или трябва да носят малко тежест.

Там, където квадратната панта с вдлъбнати отвори има тенденция да се уточнява, е навсякъде, където лицевата страна на вратата трябва да остане чиста и незатрупана. С винтовете, разположени наравно, няма хардуер, който да се гордее с повърхността, за да се закачи за окабеляване или да се закачи по време на поддръжка. Версията от черна цинкова сплав има тенденция да се използва върху тъмни или прахово боядисани шкафове; полираната неръждаема стомана се избира за външни заграждения или навсякъде, където влагата е фактор.

ЧЗВ

Q1: Какви са двата налични размера за тази панта за шкаф?

CL235-1 е с размери 64*79 мм, а CL235-2 е с размери 54*64 мм. И двете се предлагат в цинкова сплав и полирана неръждаема стомана 304, като версиите от цинкова сплав се предлагат и в черно и ярко бяло покритие.

Q2: Какви опции за завършване са налични?

Пантите за шкафове CL235-1 и CL235-2 се предлагат от черна цинкова сплав, ярко бяла цинкова сплав и полирана неръждаема стомана. В текущата гама няма опция за огледало или боядисана неръждаема стомана.

Q3: Включени ли са винтове с пантата?

Винтовете не са включени. Те се продават отделно, обикновено в опаковки от 1000 броя или повече. За по-малки количества купувачите могат да се свържат директно с Yitai Lock, за да поискат цена въз основа на необходимото им количество.

Q4: Как да избера правилната дължина на винта?

Дължината на винта трябва да бъде избрана въз основа на дебелината на панела на вратата, дебелината на крилото на пантата и колко дълбоко искате винтът да седи в зенкера. Диаметърът на зенкера на CL235-1 е Φ8,5 mm за цинкова сплав и Φ9,5 mm за неръждаема стомана; при CL235-2 той е Φ6,8 mm и за двата вида материал.

Q5: Каква е разликата в дебелината между версиите от цинкова сплав и неръждаема стомана?

При CL235-1 листът от цинкова сплав е с дебелина 5 mm, а листът от неръждаема стомана е 5,6 mm. При CL235-2 цинковата сплав е 4,8 mm, а неръждаемата стомана е 5,5 mm. Тази разлика в дебелината трябва да се вземе предвид, когато се избира дължината на винта и се изчислява хлабината на вратата.

Q6: Тази панта подходяща ли е за външни заграждения?

Версията от полирана неръждаема стомана 304 е подходяща за външна среда или среда с висока влажност поради своята устойчивост на корозия. Версиите от цинкова сплав са по-подходящи за приложения в шкафове на закрито, където излагането на влага е ограничено.

Q7: Какъв производствен процес се използва?

Както версиите от цинкова сплав, така и от неръждаема стомана на тази панта за шкаф се произвеждат чрез леене под налягане, което гарантира последователност на размерите и чиста геометрия на отворите в производствения цикъл.

В8: Може ли тази панта да се използва върху рамки на шкафове от алуминиев профил?

да Квадратният дизайн на крилото и разположението на вдлъбнатия отвор правят тази панта на шкафа съвместима с алуминиев профил на вратите на шкафа, при условие че монтажната повърхност има достатъчна дебелина, за да поеме използваната дължина на винта.
