Панта от цинкова сплав на шкаф RMU

За тези, които се снабдяват с хардуер за шкафове RMU от Yitai Lock в обем, пантата RMU Cabinet Zinc Alloy Hinge CL208 използва двуцевна конструкция с две цилиндъра Φ8 mm и щифт Φ4 mm, което дава на пантата по-широка товароносеща повърхност от едноцевния тип със същия размер. Цялостният отпечатък е 48 × 26 mm, монтиран чрез заваряване, а двата варианта на покритие — черен и ярък хром — покриват най-често срещаните повърхностни обработки на корпуса на пазара на RMU и разпределителни уреди.

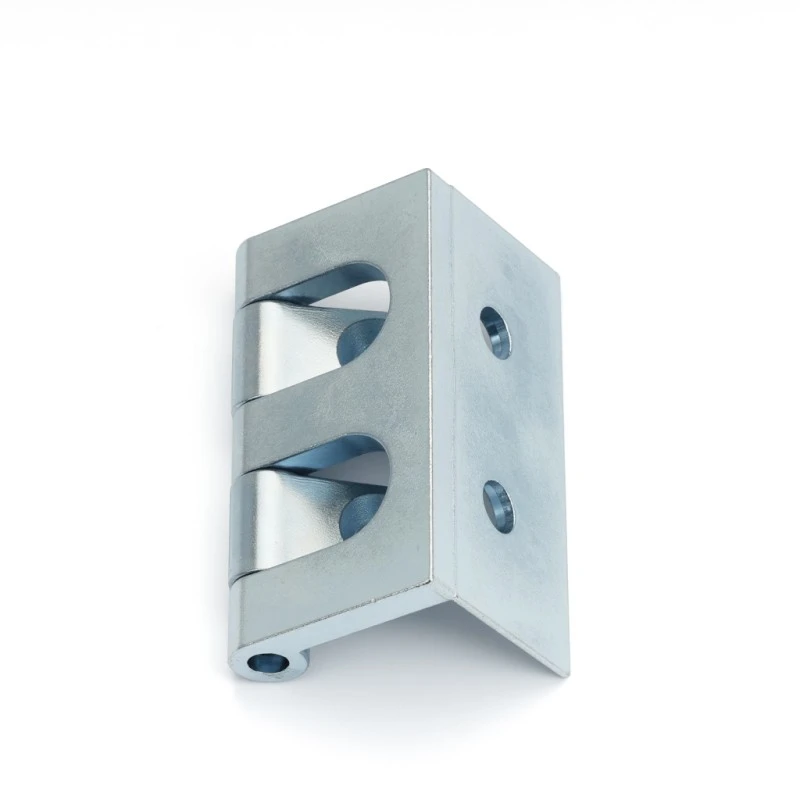

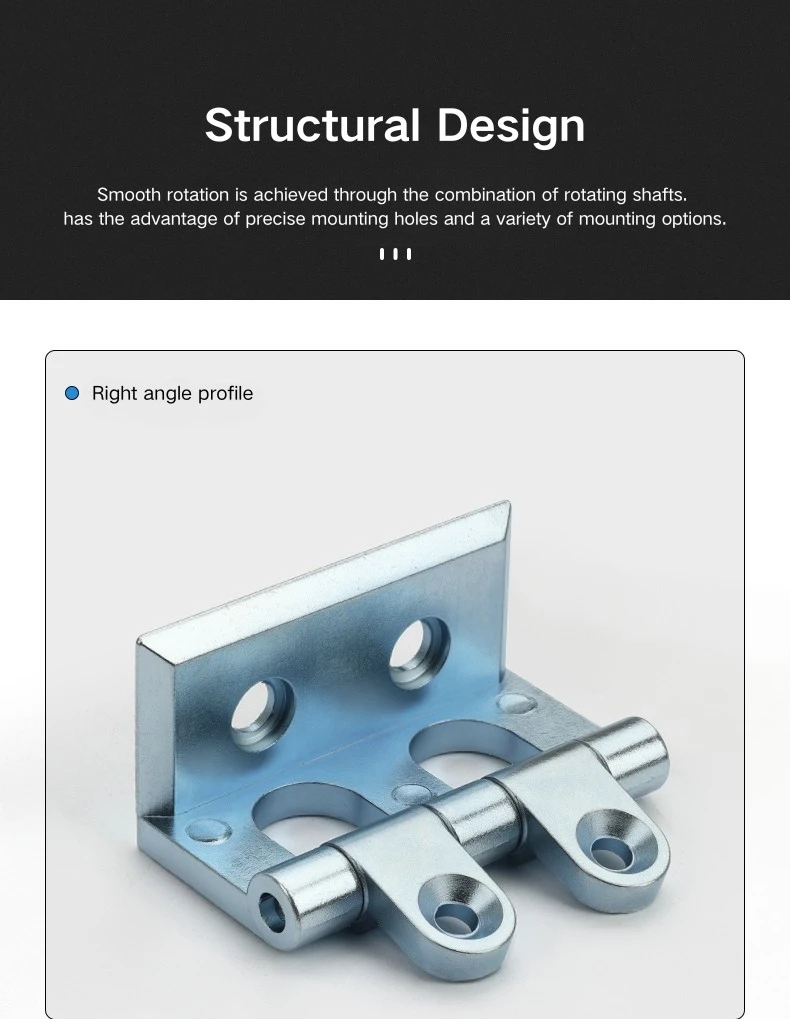

Структура и размери

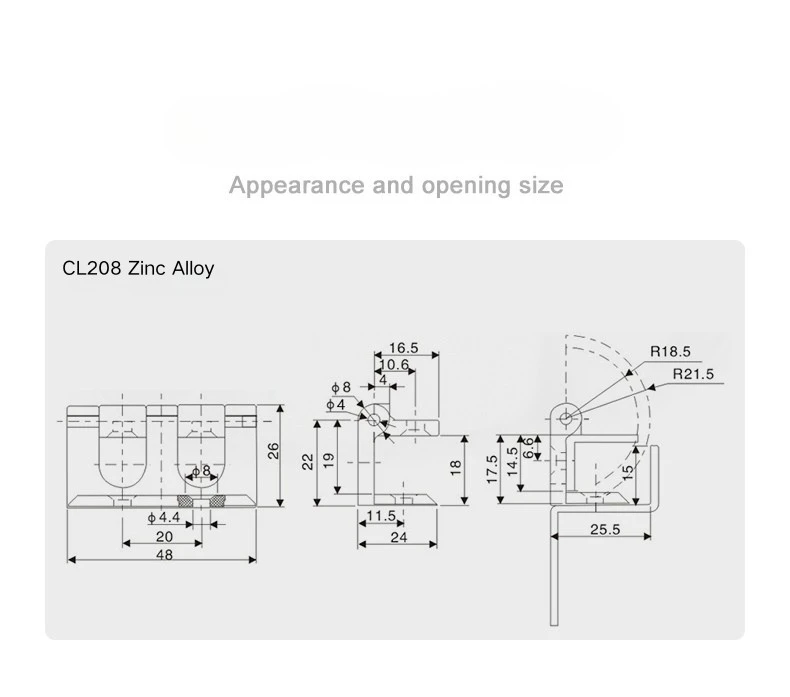

Пантата от цинкова сплав на шкафа RMU е с размери 48 mm широка и 26 mm висока като цяло, с 20 mm разстояние между двете монтажни крила. Пантата от цинкова сплав на корпуса на RMU използва две цилиндъра Φ8 mm на общ щифт Φ4 mm, а не единичен кокалче — по-широката опорна повърхност разпределя натоварването на вратата по-равномерно и издържа по-добре при многократна употреба. Цевният модул се намира на 16,5 мм от ръба на листа с център на щифта на 10,6 мм.

В страничния профил пантата от цинкова сплав на шкафа RMU има дълбочина на захващане на панела на вратата от 24 мм и обхват отстрани на рамката от 25,5 мм. Секцията за захващане на рамката е висока 22 mm с основа от 11,5 mm, а страничната хлабина е 17,5 mm обща височина с 14,5 mm вътрешна стъпка и 6,6 mm отместване на щифта - размери, които съответстват на геометрията на канала на рамката, типична за конструкциите на RMU и разпределителни шкафове.

Ъгъл на отваряне и управление на вратата

Отличителната характеристика на пантата от цинкова сплав на шкафа RMU е ъгълът на отваряне от 270°. Повечето стандартни панти на шкафа се отварят на 90°, 120° или 180° — завъртането на 270° означава, че вратата може да се сгъне назад почти хоризонтално към страната на шкафа, вместо да спре под прав ъгъл или наполовина. В приложенията на RMU и главния модул на пръстена това прави истинска разлика, когато техниците се нуждаят от безпрепятствен достъп до вътрешността за инсталиране, поддръжка или управление на кабели.

Радиусът на дъгата на пантата от цинкова сплав на шкафа RMU минава от R18,5 mm до R21,5 mm през диапазона на люлеене, който определя хлабината, през която преминава вратата при отваряне. Това си струва да се отчете по време на оформлението на шкафа - трябва да има достатъчно свободно пространство до шкафа, за да може вратата да се завърти напълно без препятствия.

Опции за завършване и приложение

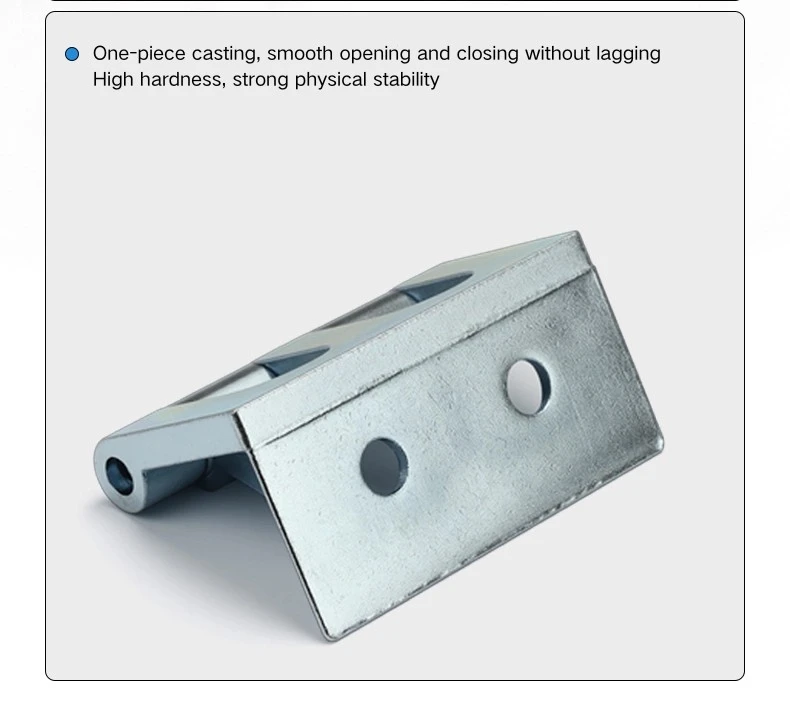

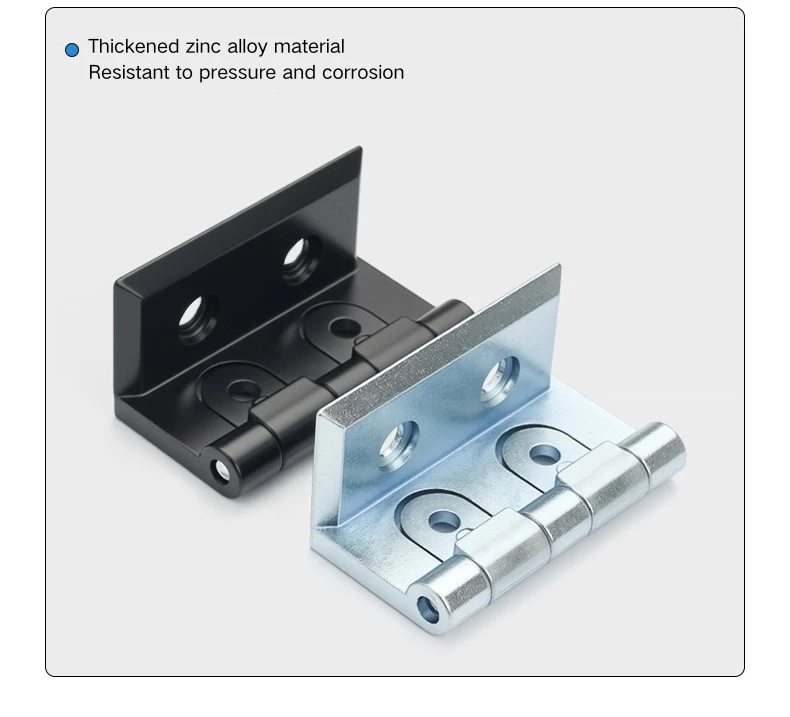

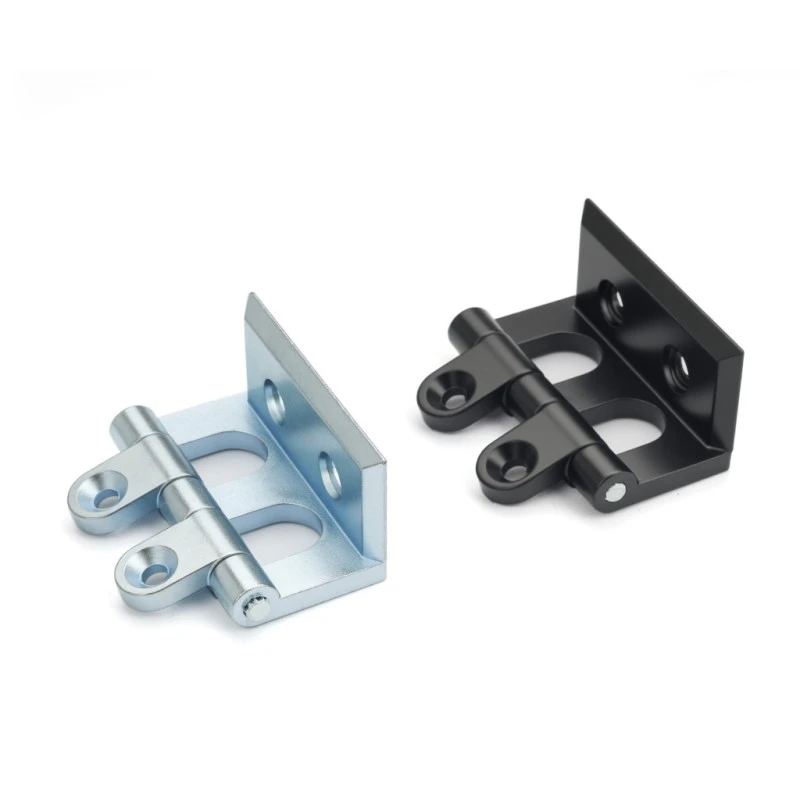

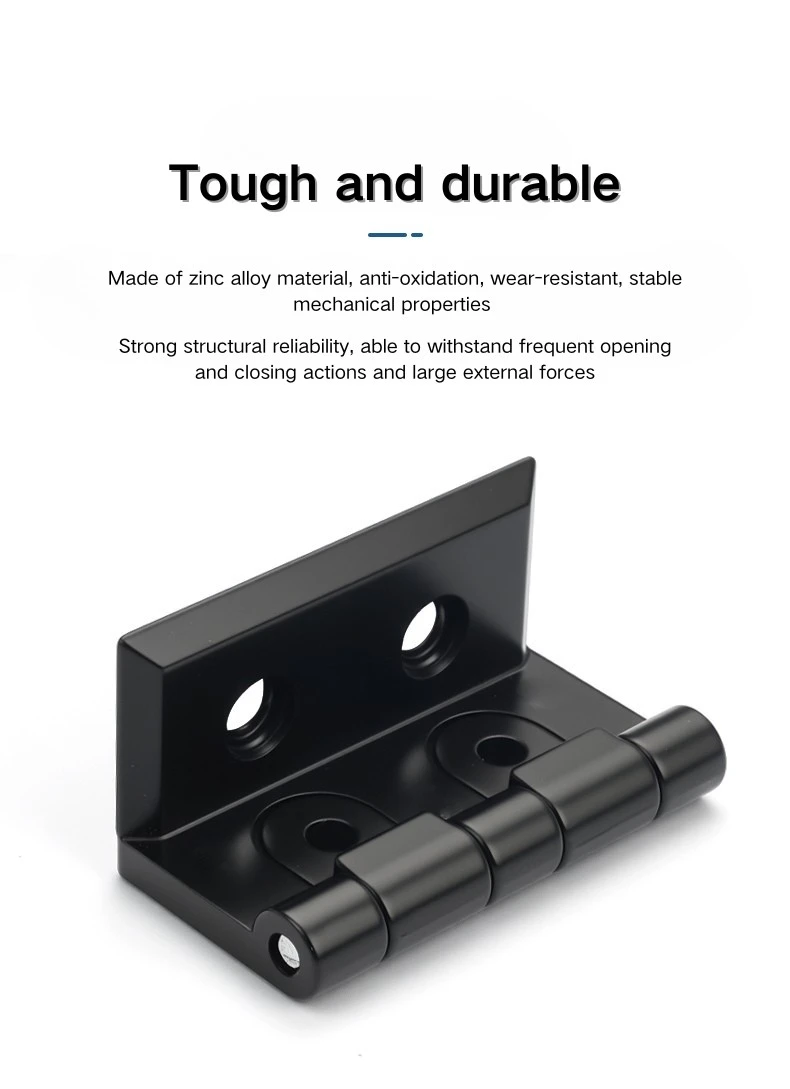

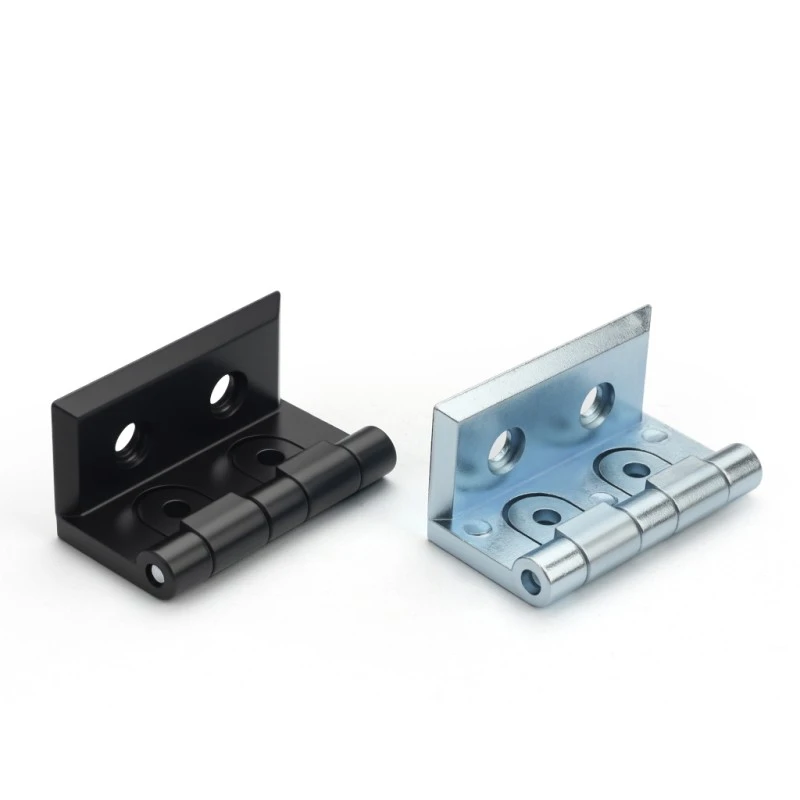

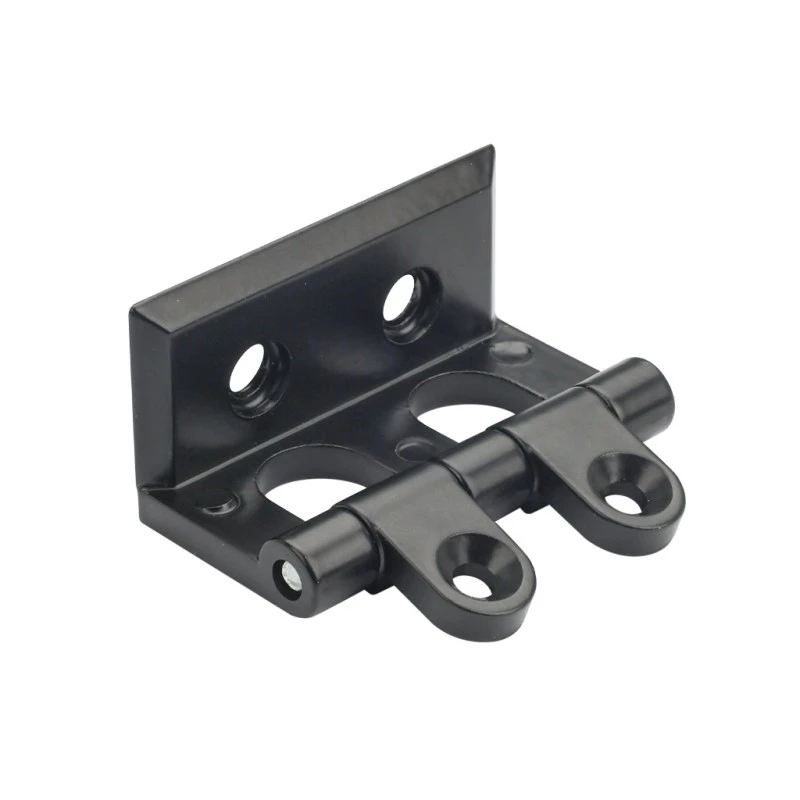

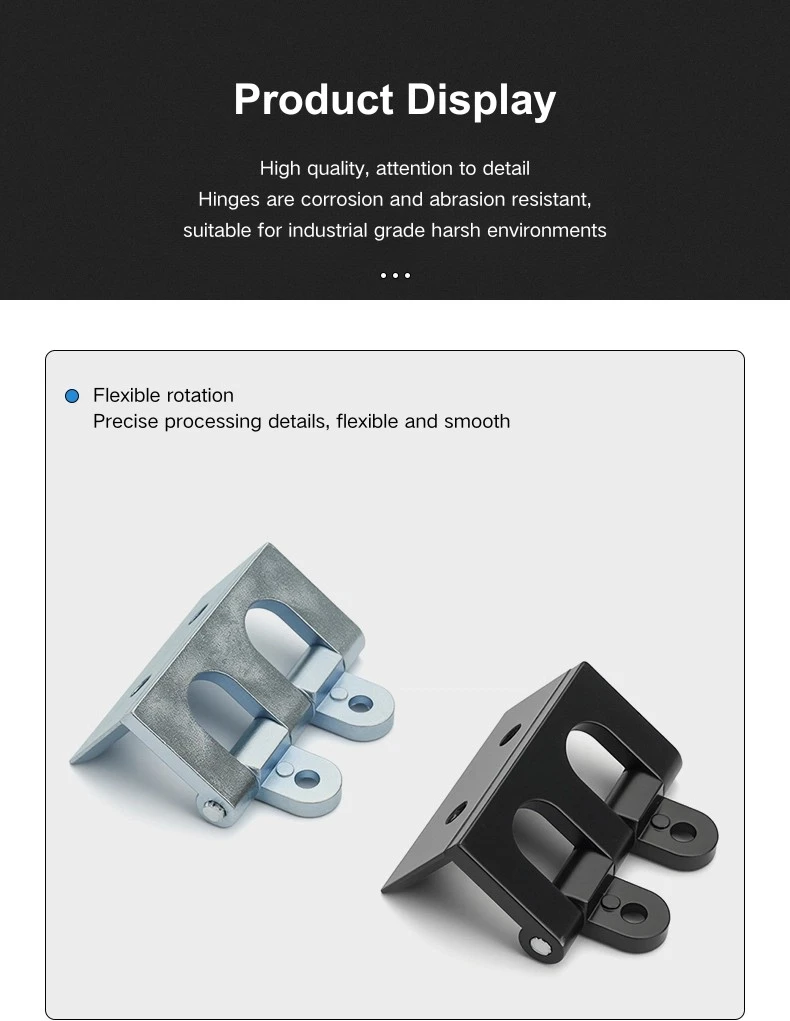

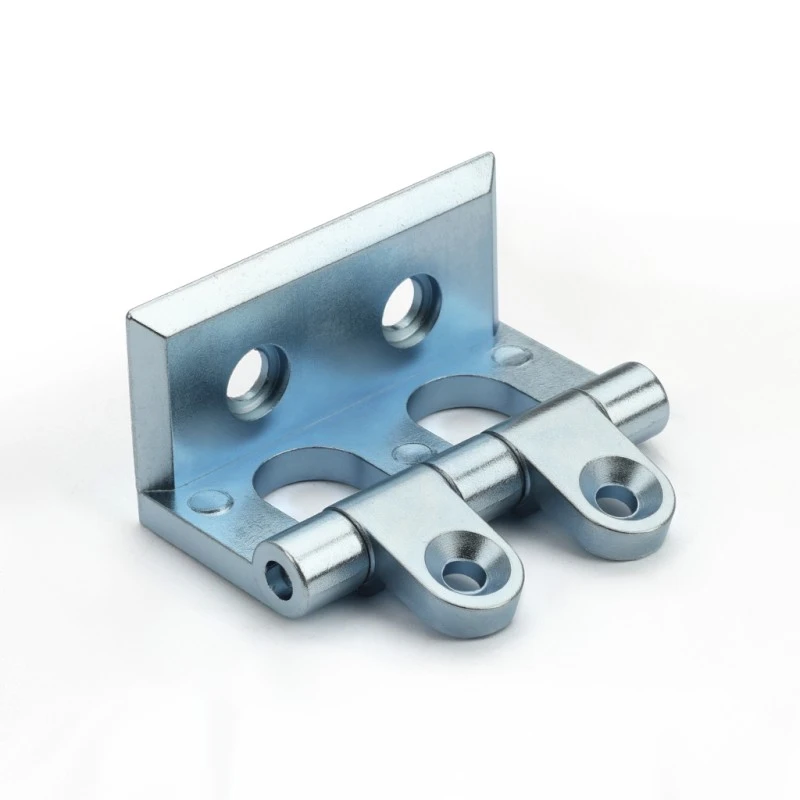

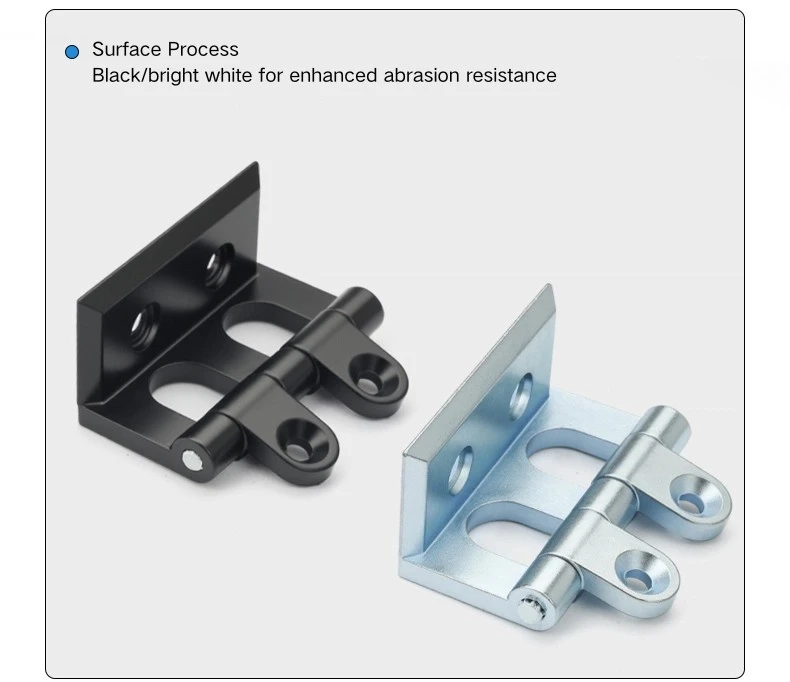

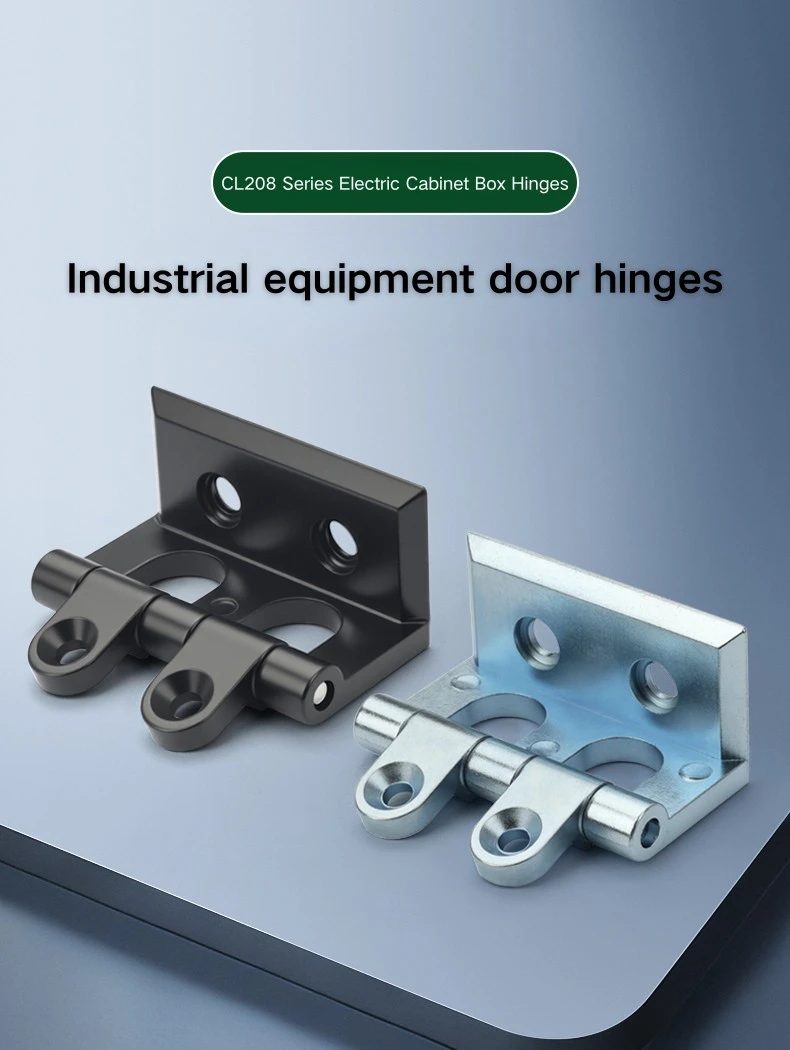

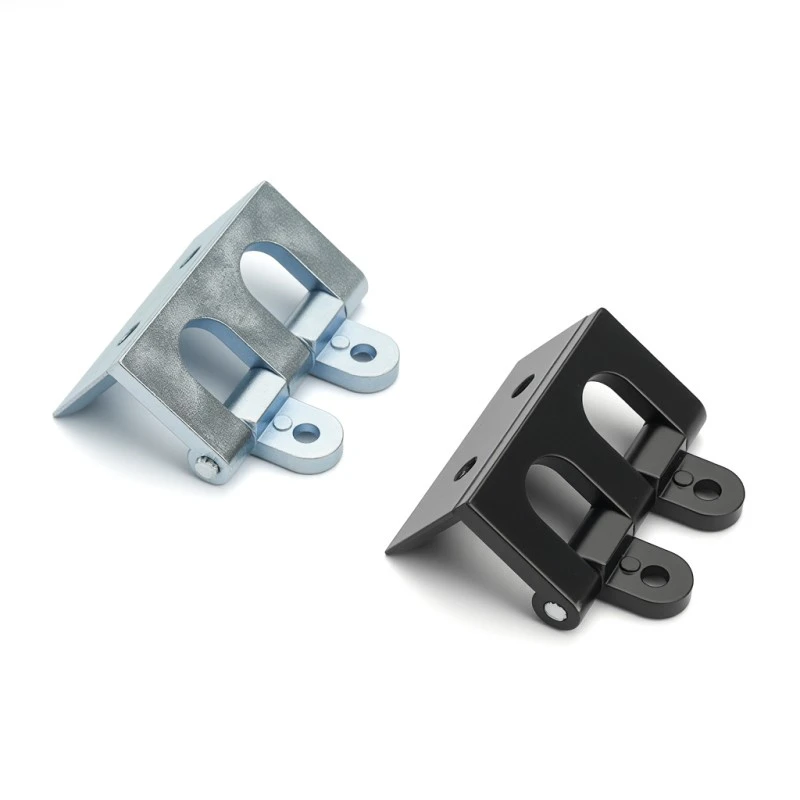

Пантата на корпуса RMU от цинкова сплав се предлага в две покрития: черен и ярък хром. Черното подхожда на шкафове с тъмно прахово покритие и е по-често срещаният избор в конструкциите на RMU, където екстериорът на шкафа е стандартно индустриално покритие. Яркият хром придава полиран, отразяващ външен вид и работи добре върху по-светли или декоративни панели на корпуса, където покритието на пантите е част от цялостната естетика на шкафа.

И двете покрития на пантите от цинкова сплав на шкафа RMU са заварени директно върху рамката на шкафа по време на производството, така че изборът на покритие е постоянно решение на етапа на изграждане. Конструкцията от цинкова сплав се справя добре с типичните вътрешни промишлени среди, а отлятото тяло дава постоянна точност на размерите в производствените партиди – полезно, когато пантата трябва да се подреди прецизно с канал на свързваща рамка в множество шкафове.

ЧЗВ

В1: Какъв е ъгълът на отваряне на пантата CL208?

CL208 се отваря на 270°, което позволява на вратата да се люлее и да се сгъва почти напълно назад по протежение на рамката на шкафа. Това е основната причина, поради която е посочено за RMU и шкафове за основни модули с пръстен, където пълният достъп до вътрешността е редовно изискване.

Q2: Какви са общите размери на CL208?

Пантата на шкафа от цинкова сплав CL208 е 48 mm широка и 26 mm висока, с 20 mm вътрешно разстояние между монтажните крила. Обхватът от страната на рамката е 25,5 mm, а дълбочината на захващане на панела на вратата е 24 mm.

Q3: Как се инсталира CL208?

CL208 е заварена панта — тя е фиксирана към рамката на шкафа и панела на вратата чрез заваряване по време на производството. За този модел няма опция за завинтване.

Q4: Какви опции за завършване са налични?

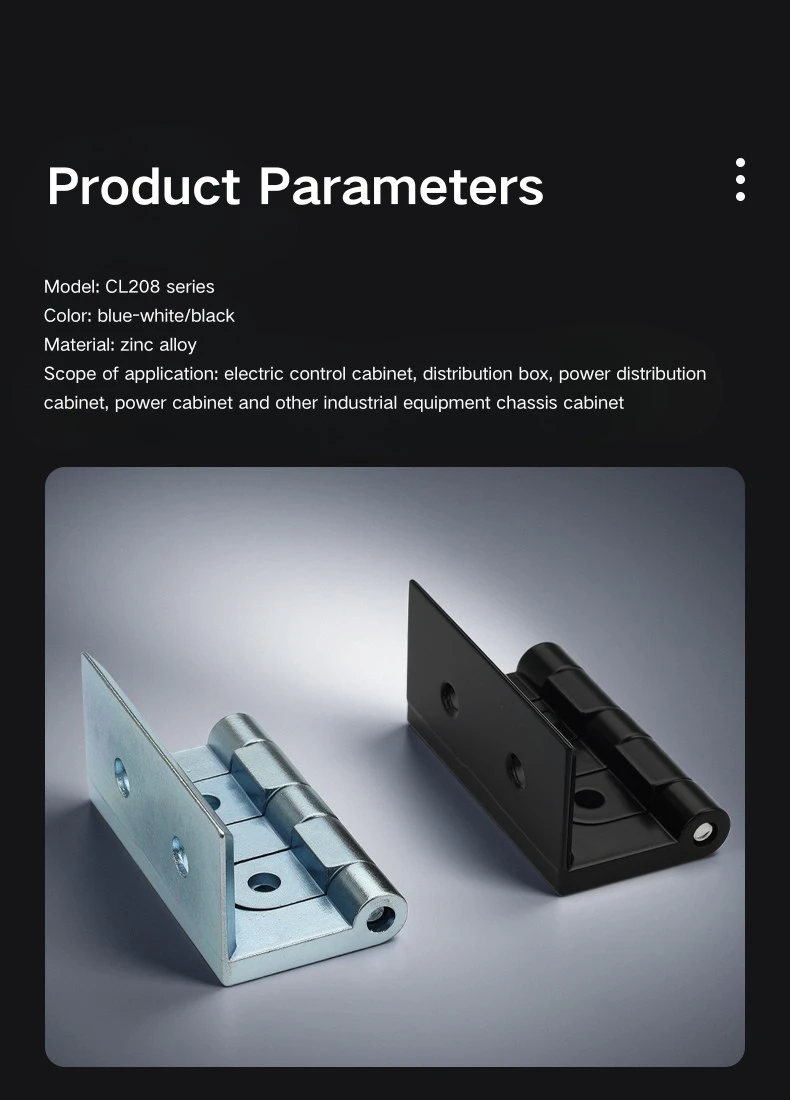

CL208 се предлага в черна цинкова сплав и ярка хромирана цинкова сплав. Черното е стандартният избор за тъмни или прахово боядисани кутии; яркият хром подхожда на по-светли или декоративни покрития на шкафове.

В5: За какви типове шкафове е предназначен CL208?

CL208 е проектиран основно за шкафове на главния модул с пръстен и се използва също и в електрически разпределителни кутии, промишлени контролни шкафове и кутии на разпределителни уреди. Ъгълът на отваряне от 270° е особено подходящ за приложения на RMU, където пълното пространство на вратата е функционално изискване.

Q6: Има ли нужда от свободно пространство за люлеещата се врата на 270°?

да Вратата преминава през дъга от R18,5 до R21,5 mm, докато се отваря. По време на оформлението на шкафа се уверете, че има достатъчно свободно пространство до шкафа, за да може вратата да се завърти напълно, без да удря съседни конструкции или оборудване.

Q7: Предлага ли се CL208 от неръждаема стомана?

CL208 в момента се предлага само в цинкова сплав, в черно и ярко хромирано покритие. За опции за панти на шкафове от неръждаема стомана, други модели от гамата Yitai Lock може да са по-подходящи в зависимост от вашето приложение.
