Странично монтирани огъващи се врати на електрически шкафове

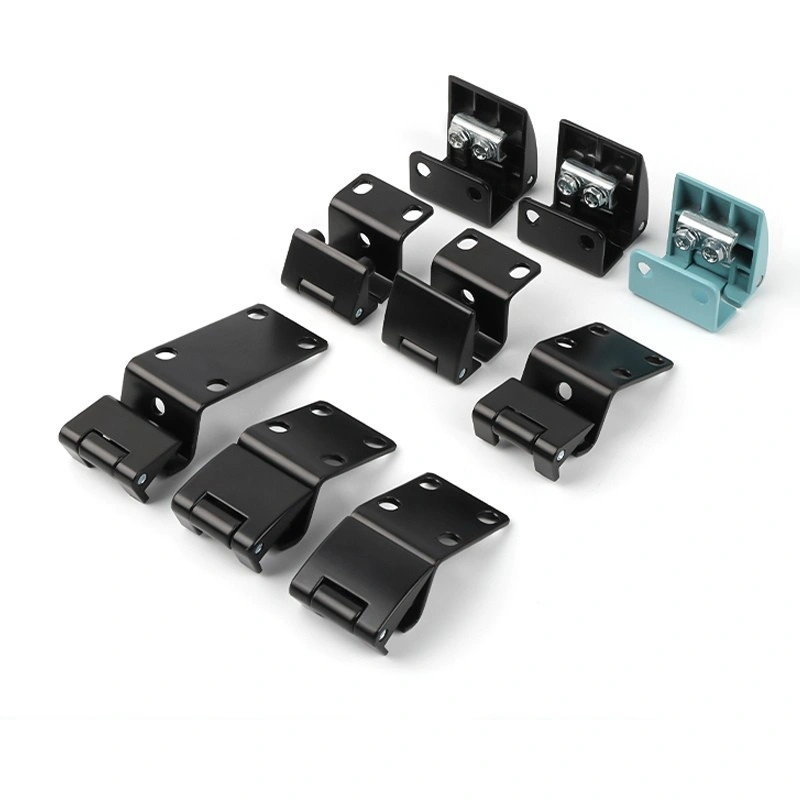

Общ преглед на моделната гама и серията

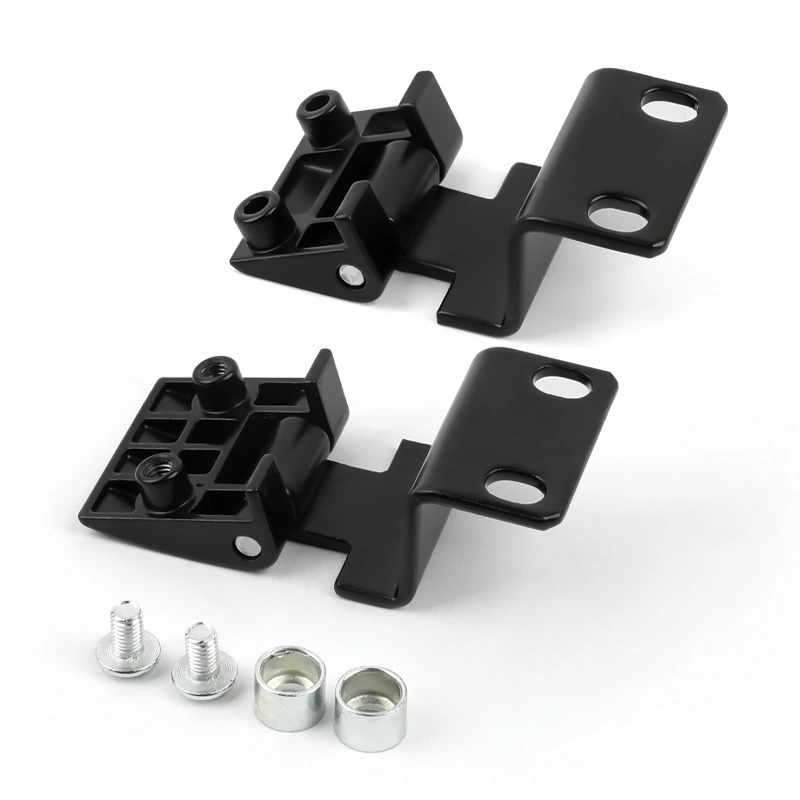

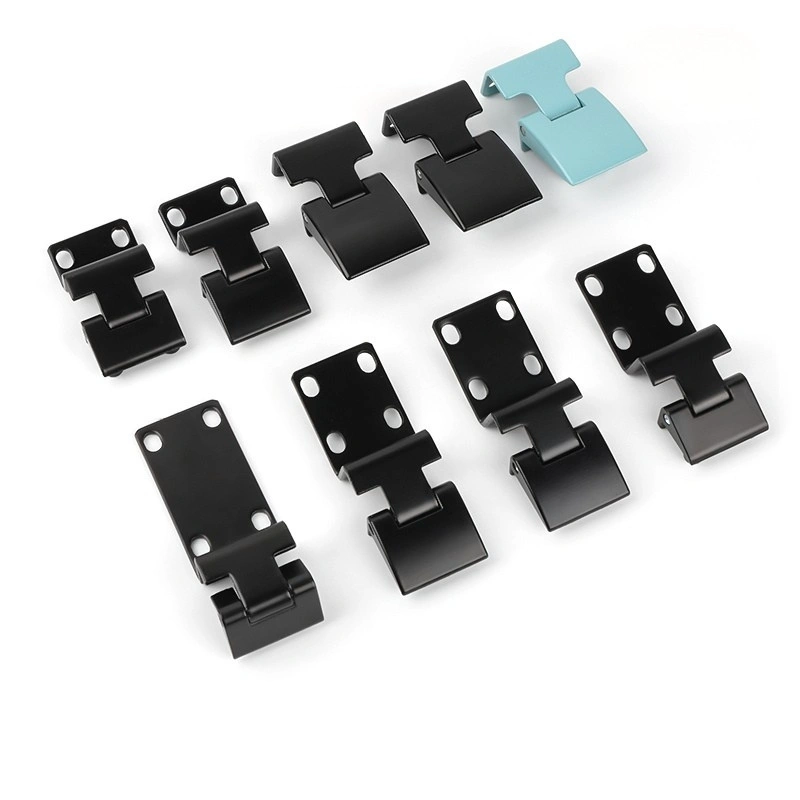

Странично монтираните огъващи се панти на вратите на електрическия шкаф са организирани в четири серии. Серията CL803 обхваща три модела — CL803A-25, CL803B-20, CL803B-25 и CL803D-25 — всички от черна цинкова сплав, с ширина на предната плоча от 36 mm или 39 mm в зависимост от модела. CL803A-25 използва предна плоча с двоен винт с размери 39 × 20 mm с разстояние между отворите 12 mm; моделите CL803B и CL803D използват плоча с размери 36 × 25 mm със слот за фиксиране.

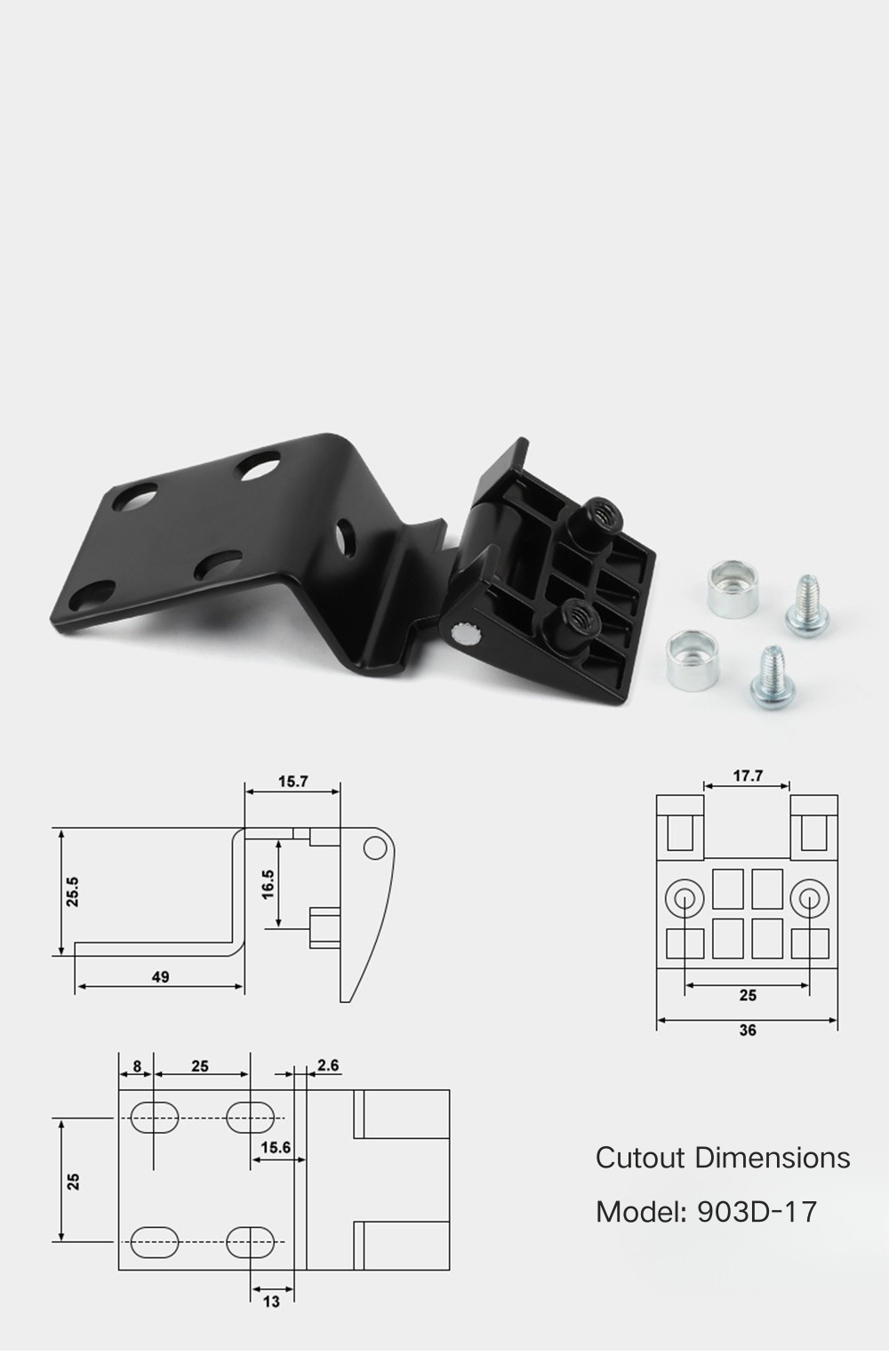

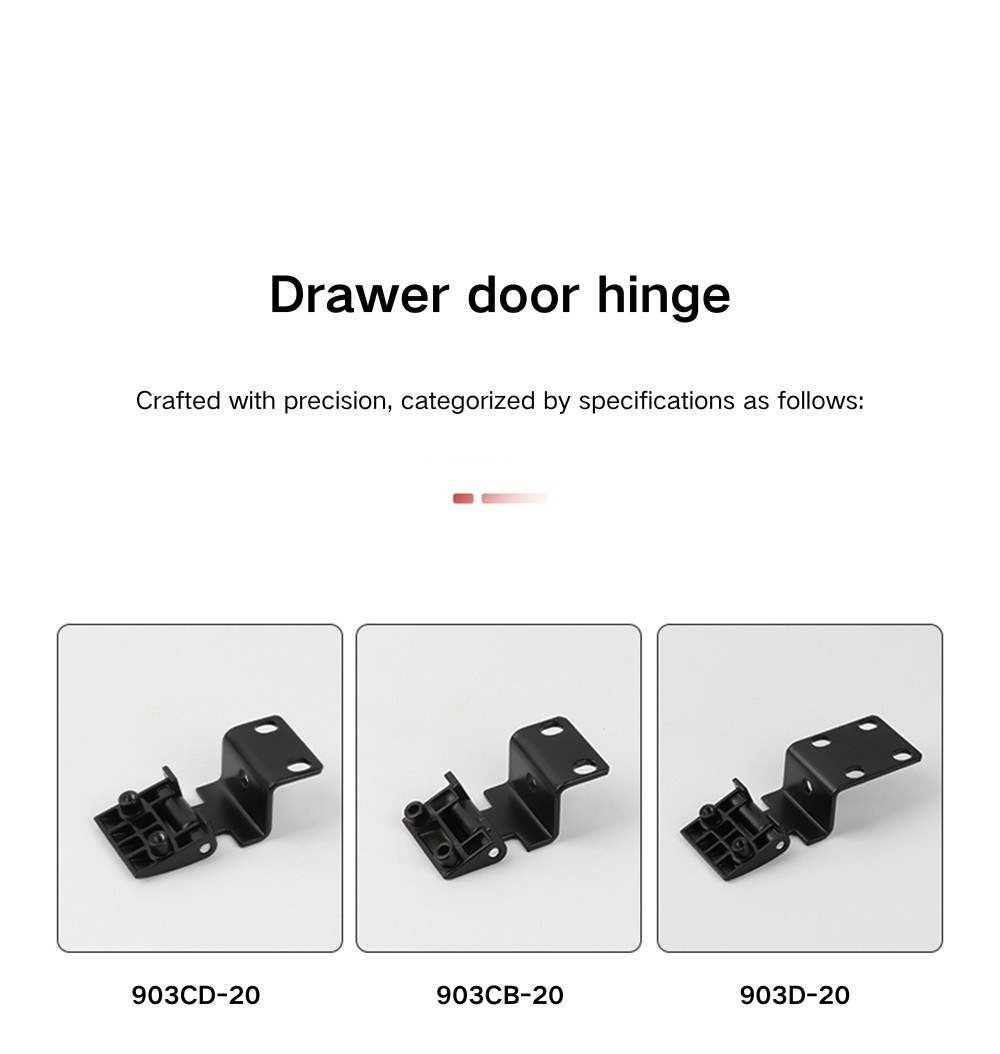

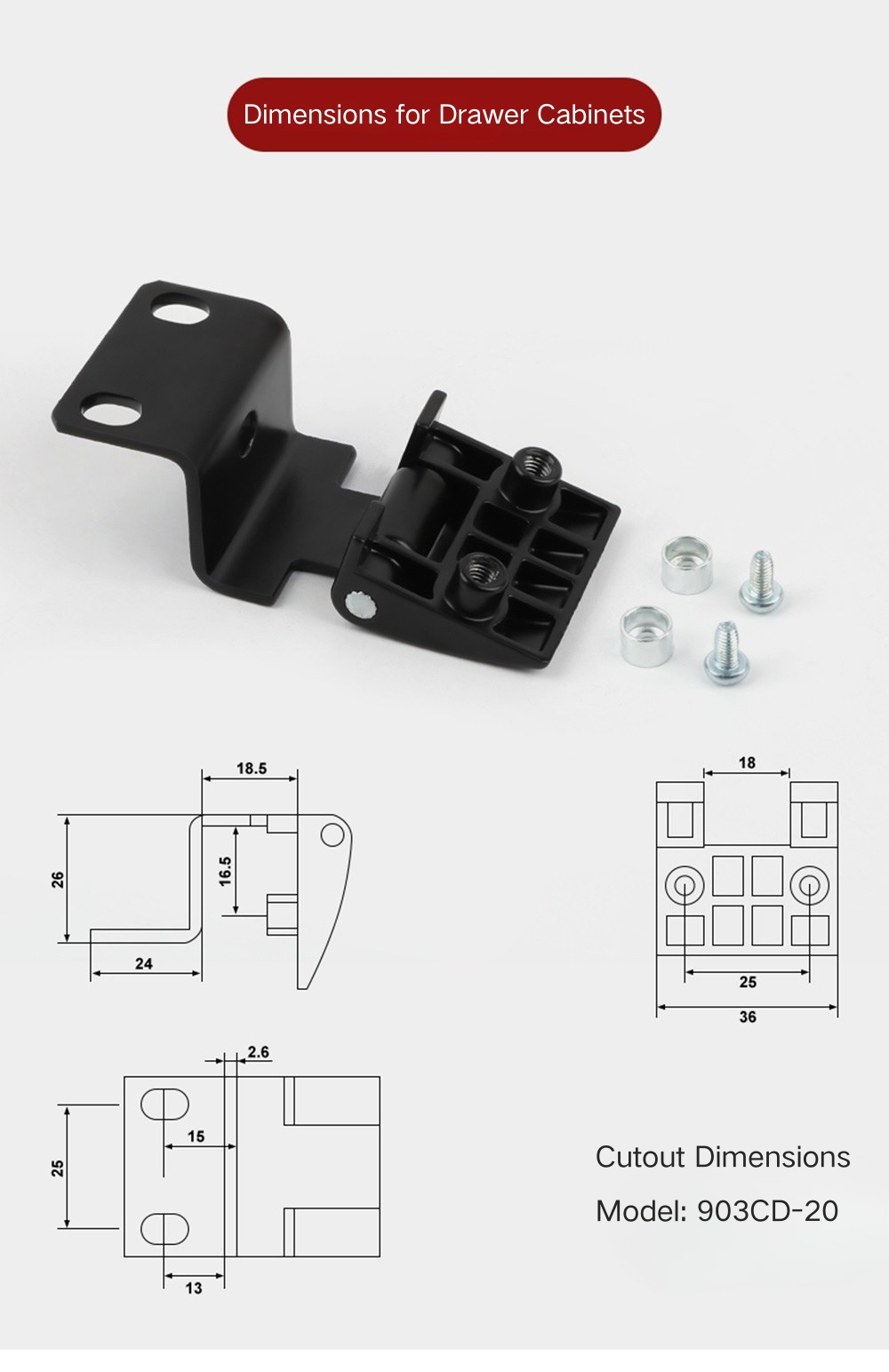

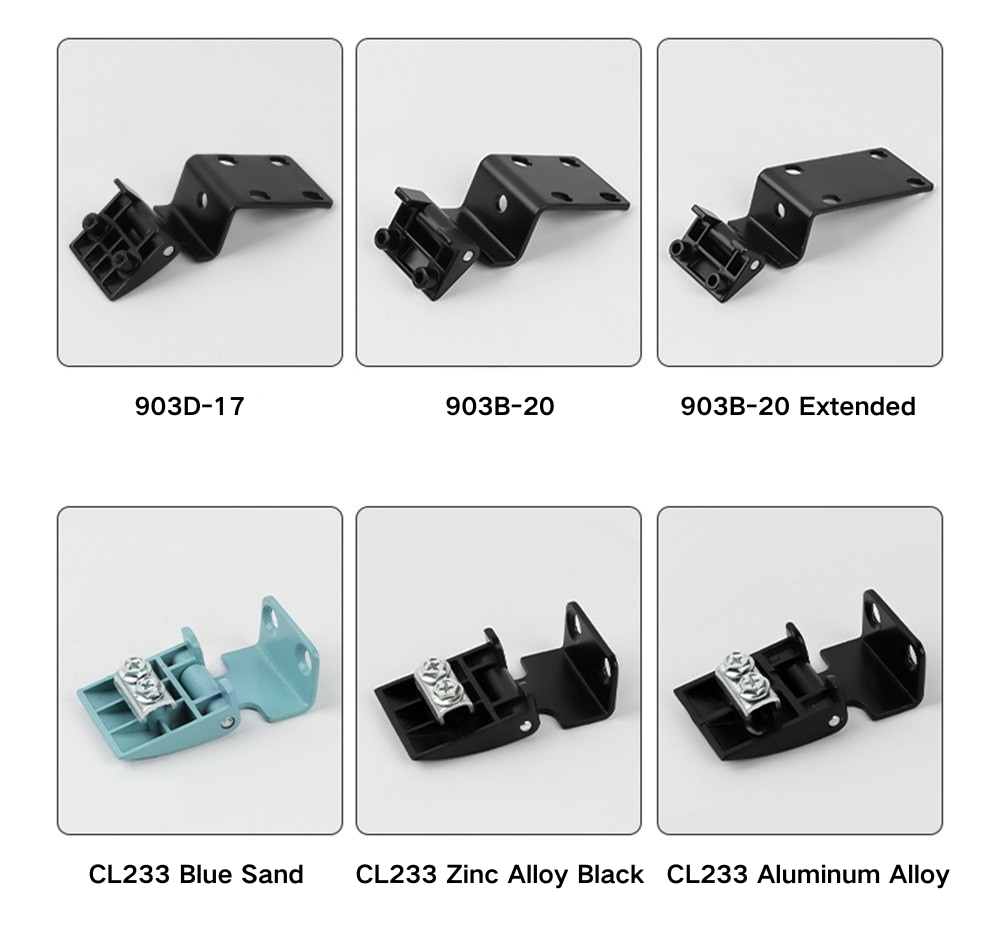

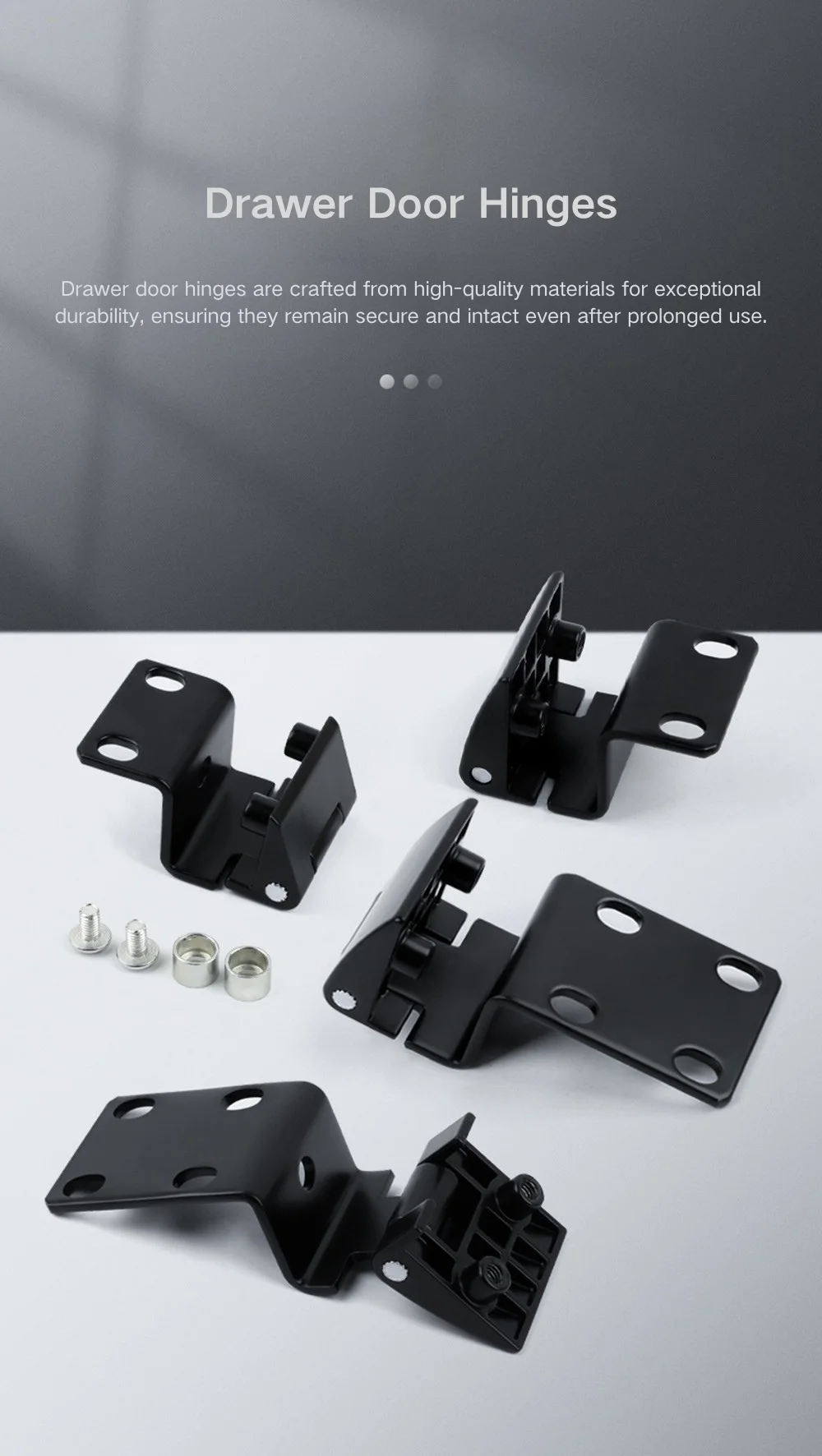

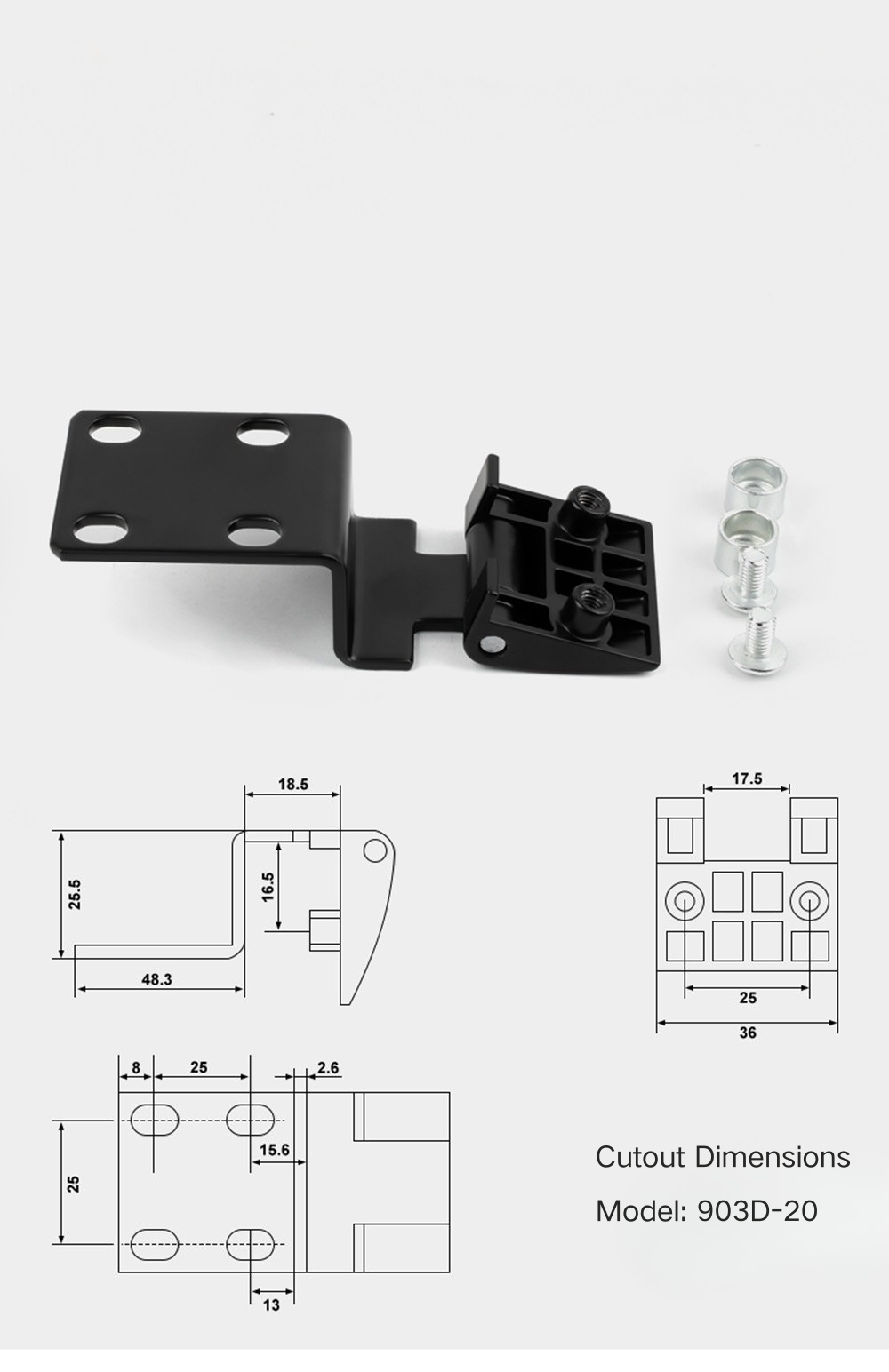

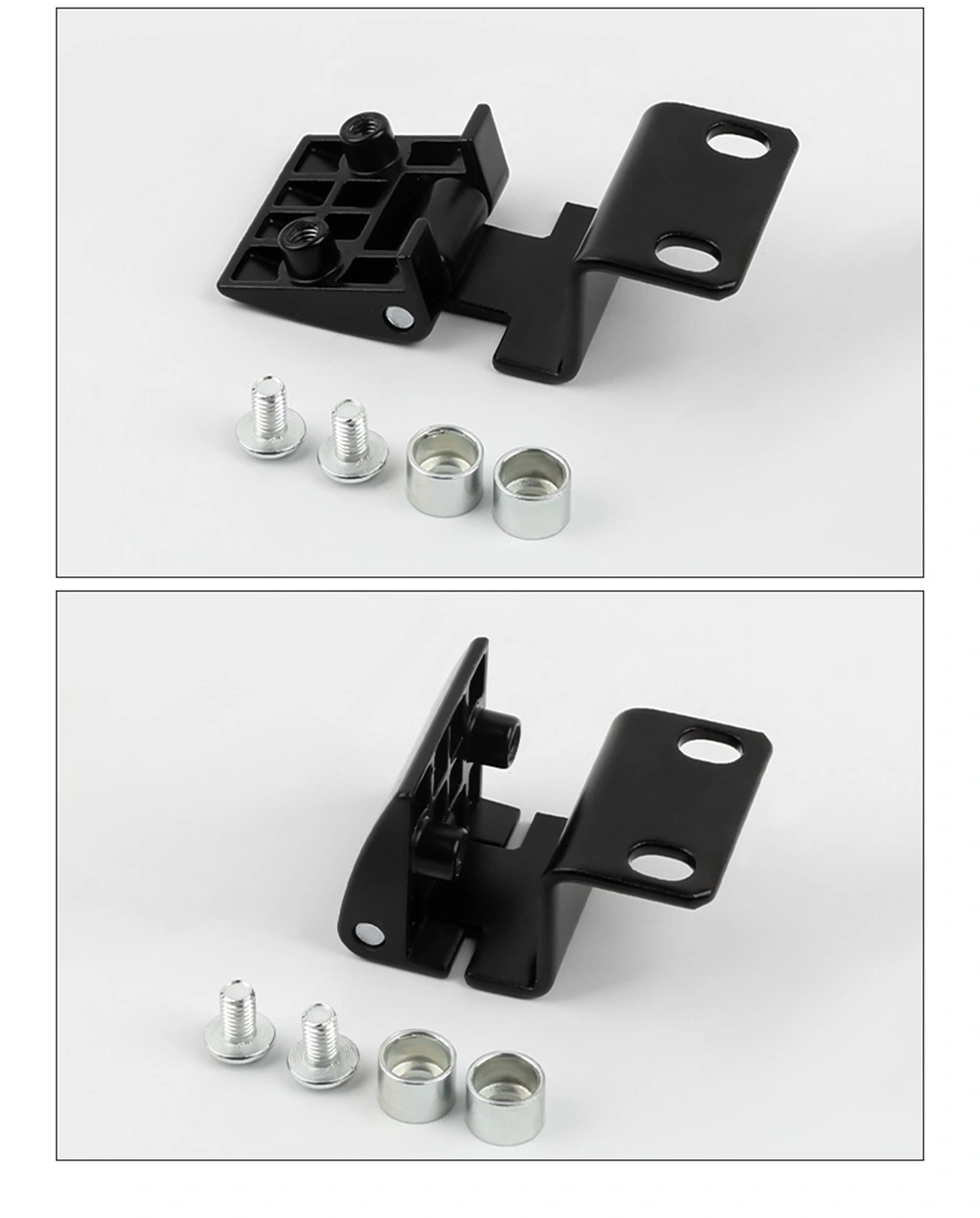

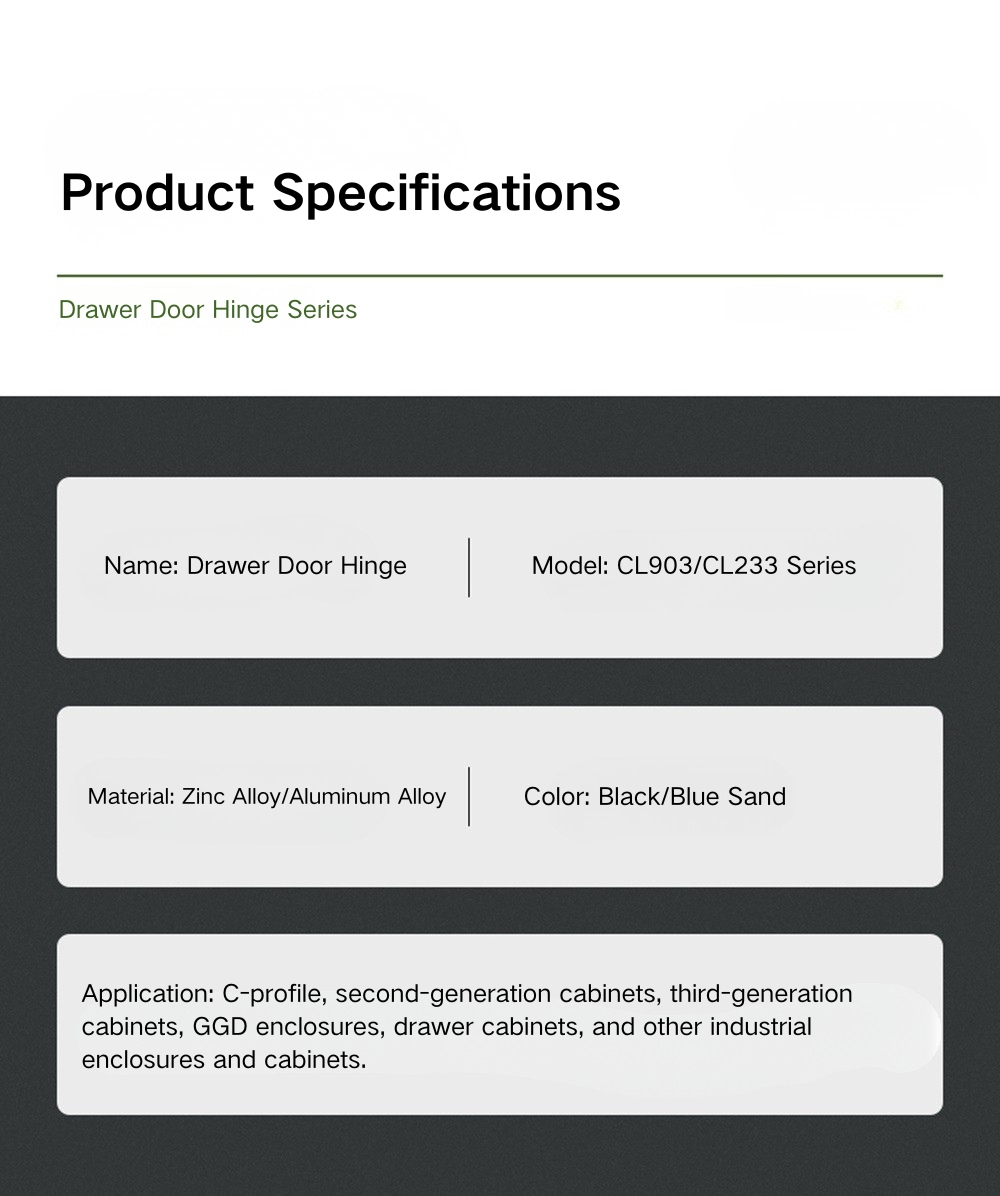

Серията CL901 включва CL901B-17, CL901B-20 и CL901D-17, всички с предна плоча 36 × 17,5 mm и постоянно отместване на отвора 8 mm + 2,5 mm. Серията CL903 е най-голямата група в гамата на пантите, със седем модела, включително CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 и CL903D-20 — покриващи стандартни и разширени дълбочини на рамката. CL233 завършва гамата от черна цинкова сплав, пясъчно синя цинкова сплав и алуминиева сплав, с 39 × 20 mm предна плоча и 12 mm разстояние между отворите, подобно на CL803A-25.

Размери по серии

Серията CL803 на странично монтираните панти за огъване обхваща обща ширина от 18,5 mm до 23,5 mm и височина от 26 mm до 28,5 mm в своите модели. CL803A-25 е 23 мм широк и 26 мм висок с 22,5 мм вътрешна дълбочина; CL803B-20 е 18,5 mm широк с 16 mm вътрешна дълбочина; CL803B-25 е 23,5 mm широк и 28,5 mm висок с 16 mm вътрешна дълбочина; а CL803D-25 е 23,5 mm широк и 26,5 mm висок с 16,5 mm вътрешна дълбочина. Всички модели CL803 имат 26 mm ширина на основата и 20 mm висока монтажна плоча.

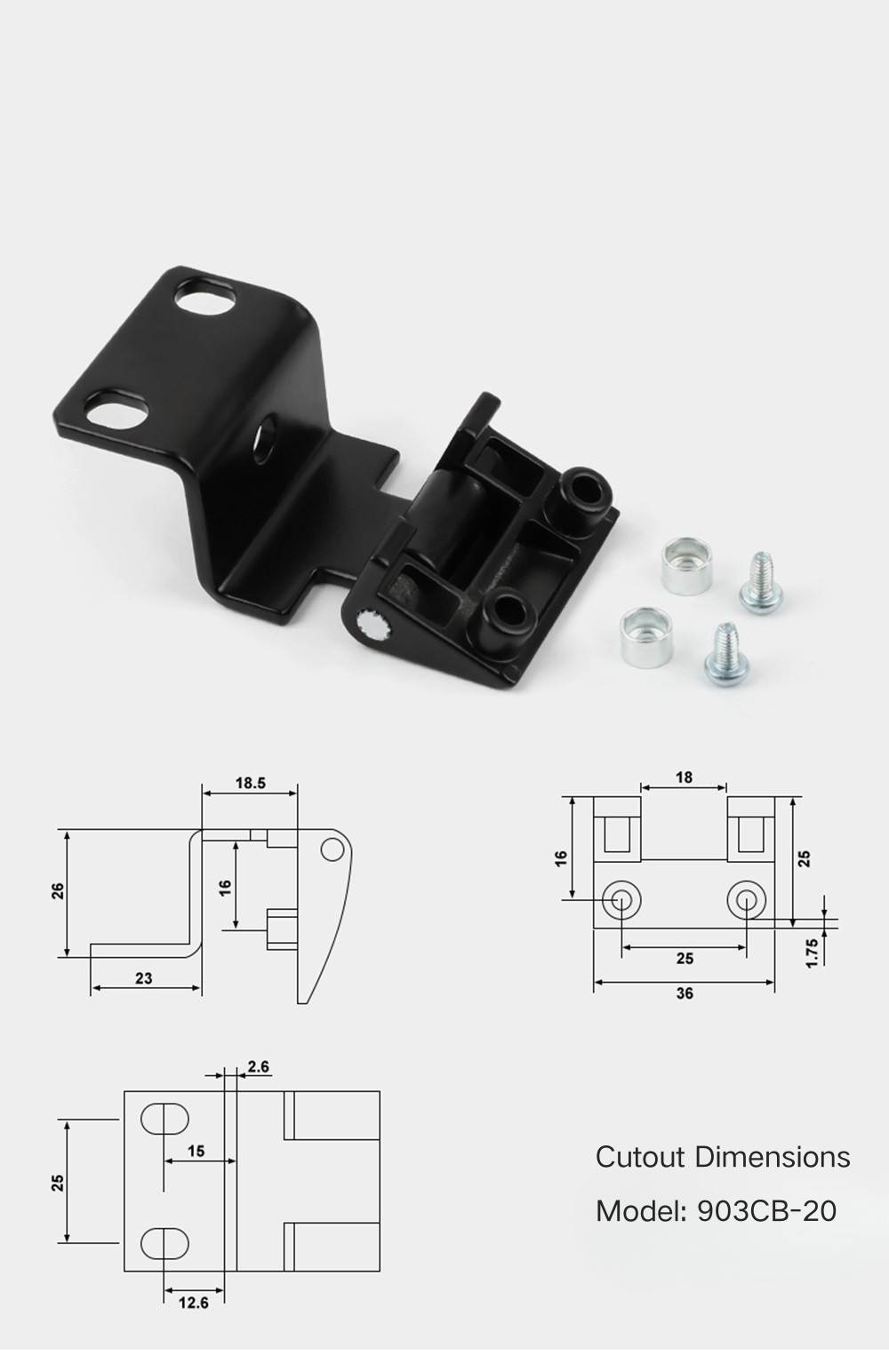

Серията CL901 е забележимо по-висока от другите модели в гамата Power Cabinet Doors Side-Mount Bend Hinge — и трите се предлагат с обща височина 39,5 mm, с ширини между 15,5 mm и 18,5 mm и постоянна вътрешна дълбочина от 16,5 mm по цялата дъска. Ширините на основата са 20 mm за CL901B-17, 20,5 mm за CL901B-20 и 21 mm за CL901D-17. Серията CL903 обхваща по-широка гама — ширини на основата от 48 mm до 73,8 mm при разширения модел, с обща височина от 25,5 mm до 26 mm. CL233 е с общи размери 24,5 × 24,5 mm с 22 mm вътрешна дълбочина, 39,3 mm монтажна плоча и 7,5 mm + 15 mm отместване на отвора на предната плоча.

Сценарии за приложение

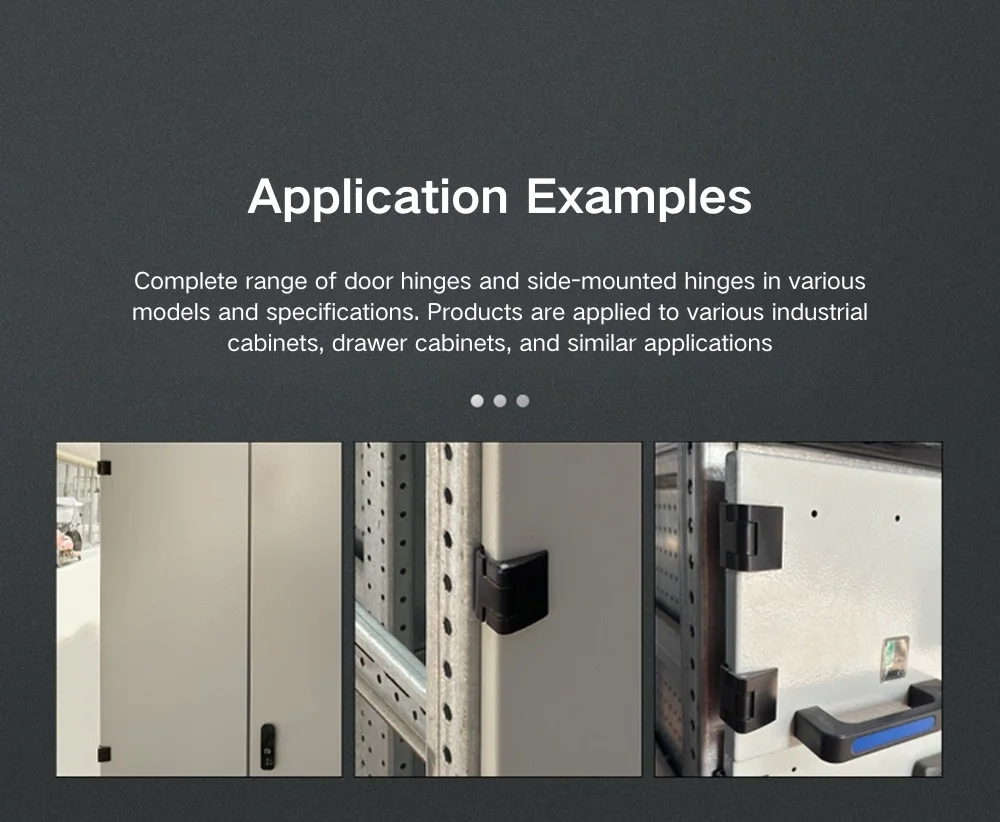

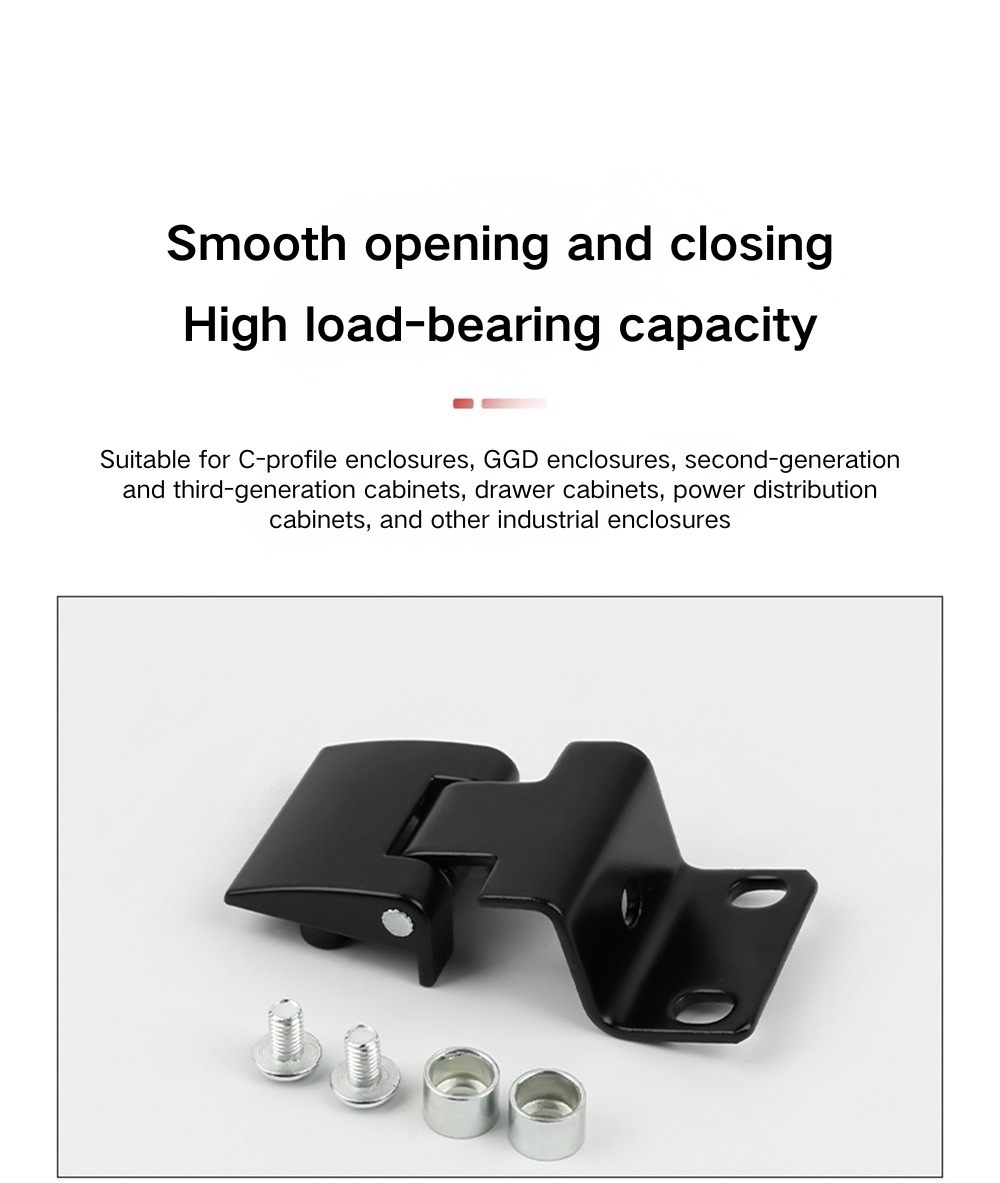

Странично монтираните огъващи се панти на вратите на електрическите шкафове са проектирани специално за рамки на шкафове, изградени върху стоманени профили със С-сечение, което е стандартният метод на конструиране за електрически шкафове GGD, разпределителни шкафове от второ и трето поколение, шкафове с чекмеджета и захранващи кутии. Огънатият профил на корпуса на пантата се закача над ръба на С-сечението и предната плоча се завинтва към лицето на панела на вратата, което е установеният метод за монтаж за този тип шкаф и не изисква модификация на стандартните профили на рамката.

Освен основните приложения на GGD и силовите шкафове, този продукт е подходящ и за други промишлени шкафове, изградени върху съвместими C-образни профили или подобни огънати стоманени рамкови профили. CL233 от пясъчно синя цинкова сплав понякога се посочва, когато екстериорът на шкафа използва цветно кодирана хардуерна схема, докато вариантът CL233 от алуминиева сплав е по-леката опция за кутии, където теглото е съображение. Диапазонът от размери на моделите в CL803, CL901 и CL903 означава, че повечето стандартни дълбочини на рамката и дебелини на панелите на вратите на пазара на GGD и захранващи шкафове са обхванати от едно продуктово семейство.

ЧЗВ

Q1: Какви серии са включени в тази гама панти?

Гамата обхваща четири серии: CL803 (четири модела), CL901 (три модела), CL903 (седем модела) и CL233 (три варианта). Всички са от черна цинкова сплав, с изключение на CL233, който също се предлага в пясъчно синя цинкова сплав и алуминиева сплав.

В2: За какви типове шкафове е предназначена тази панта?

Огъващата се панта за странично монтиране е предназначена за рамки на шкафове с профил на С-сечение, включително електрически шкафове GGD, разпределителни шкафове от второ и трето поколение, шкафове с чекмеджета и захранващи кутии. Не е предназначен за плоска рамка или заварени типове кутии.

Q3: Как се монтира тази панта?

Всички модели се завинтват. Огънато тяло на пантата се закача върху ръба на рамката в С-сечение и предната монтажна плоча се завинтва към лицето на панела на вратата. Не се изисква заваряване.

В4: Каква е разликата между сериите CL803, CL901 и CL903?

Сериите се различават по общ размер, дълбочина на рамката и конфигурация на монтажната плоча. Моделите CL901 са най-високите с обща височина 39,5 mm; Моделите CL803 са по-компактни; Моделите CL903 покриват най-широката гама от ширини на основата, включително удължен вариант при 73,8 mm. Изберете въз основа на конкретния профил на рамката и размерите на панела на вратата.

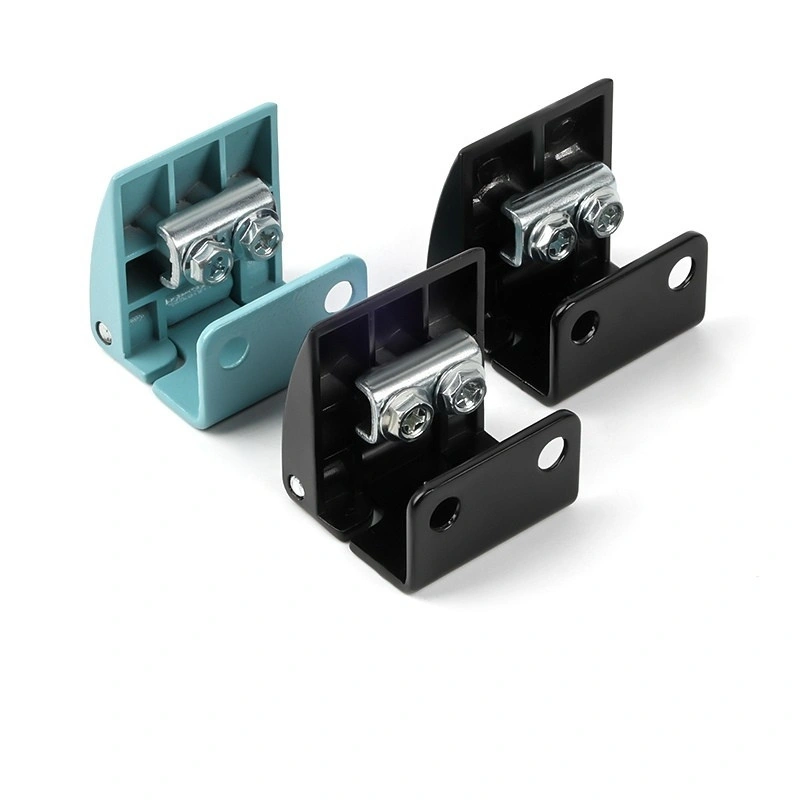

Q5: Какво прави CL233 различен от другите серии?

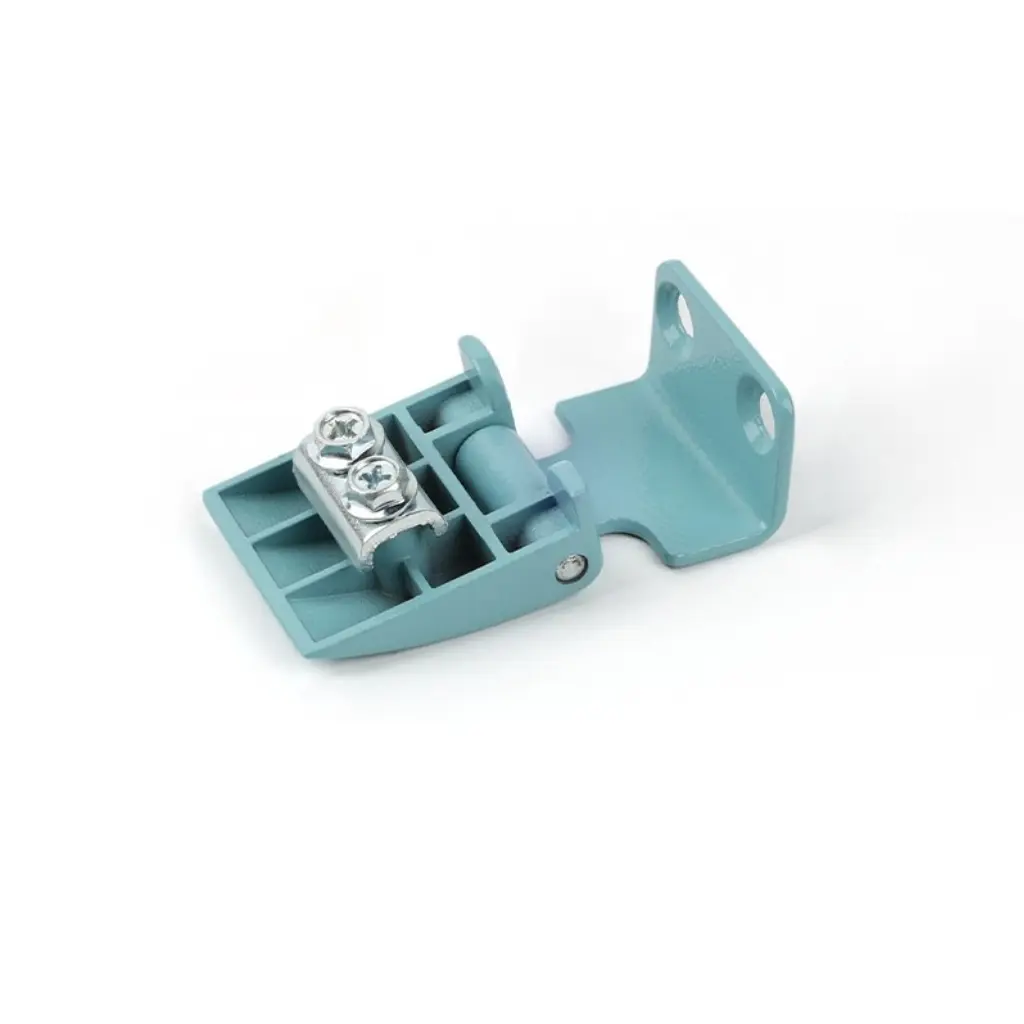

CL233 се предлага в три варианта – черна цинкова сплав, пясъчно синя цинкова сплав и алуминиева сплав – което го прави единственият модел в гамата с цветова опция и алтернатива на олекотен материал. Размерите на предната му плоча (39 × 20 mm) са подобни на CL803A-25.

Q6: Как да избера правилния модел за моя шкаф?

Изборът зависи от дълбочината на профила на рамката на вашия шкаф, дебелината на панела на вратата и предпочитанията за монтажна плоча. Наставките на номерата (-17, -20, -25) и наставките на буквите (A, B, D, CB, CD) са част от обозначението на модела. Обърнете се към чертежите с размери за всеки модел или се свържете с Yitai Lock със спецификациите на вашата рамка за препоръка.

Q7: От какъв материал са направени пантите?

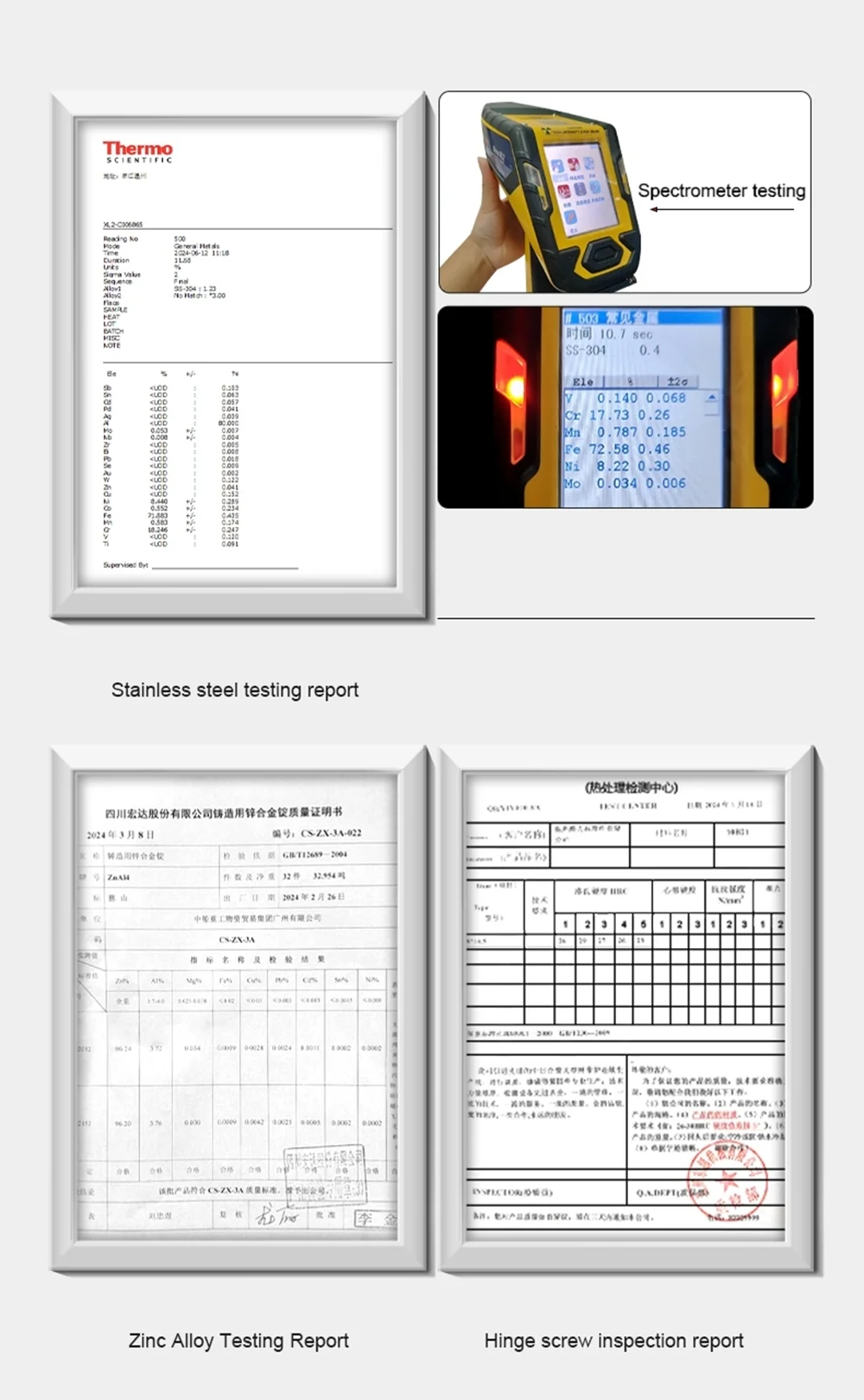

Повечето модели са от черна цинкова сплав. CL233 се предлага допълнително в пясъчно синя цинкова сплав и алуминиева сплав. Конструкцията от цинкова сплав осигурява добра консистенция на размерите от леене под налягане и се справя добре със стандартните вътрешни промишлени шкафове.

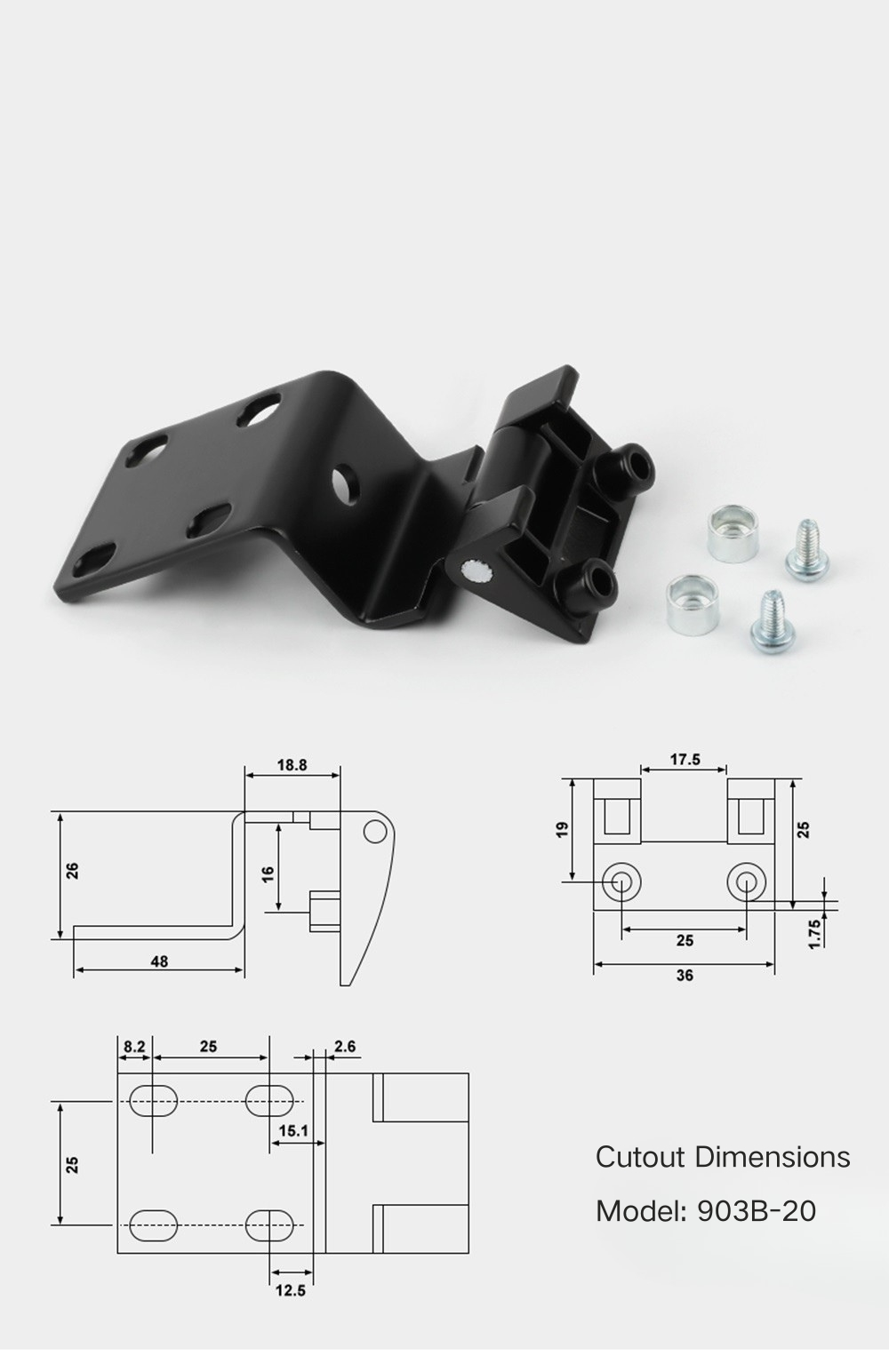

Q8: Подходящ ли е CL903B-20 Extended за по-дълбоки профили на рамката?

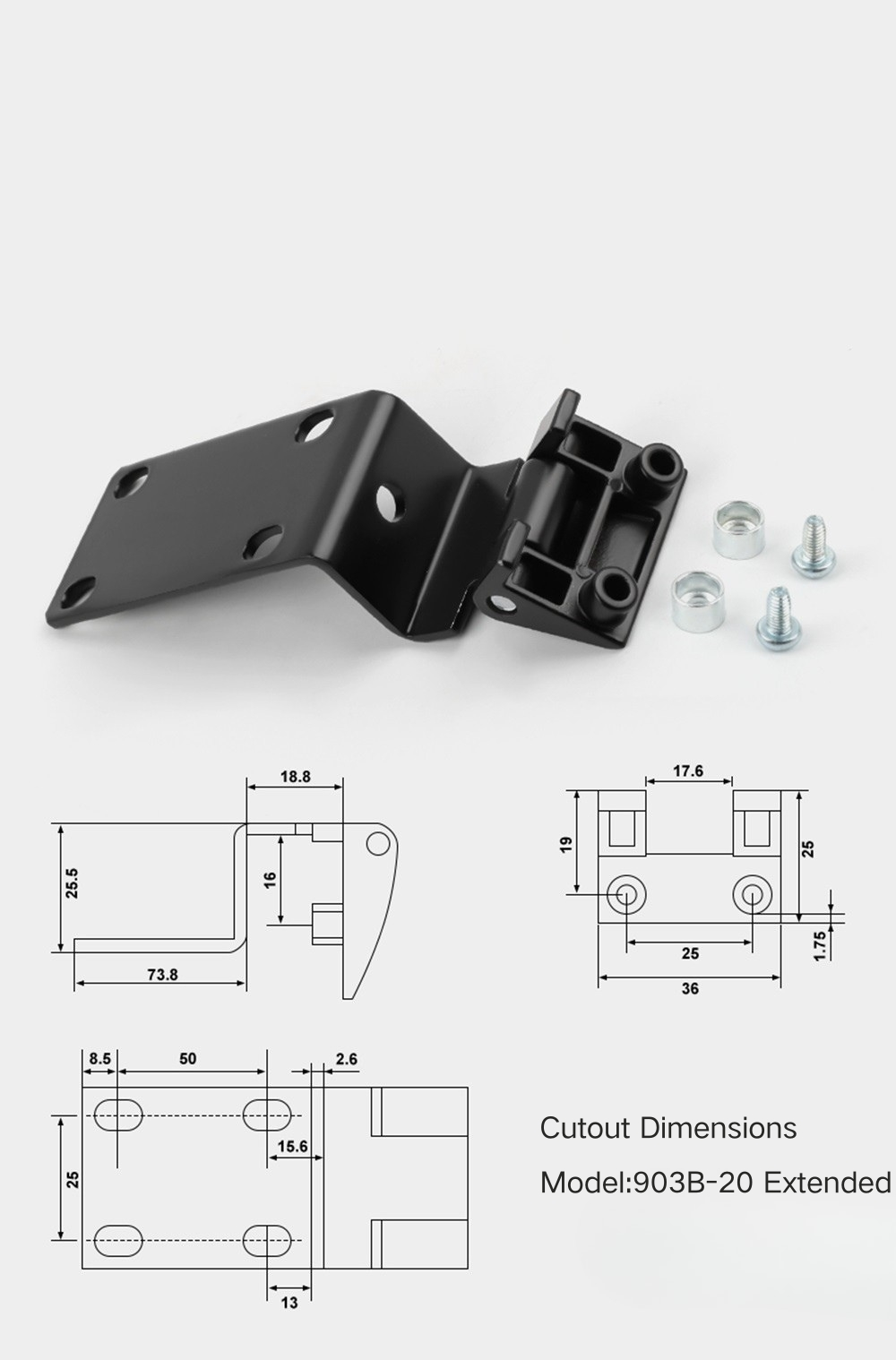

Да — CL903B-20 Extended има ширина на основата от 73,8 mm, което е значително по-широко от стандартния CL903B-20 с 48 mm. Това е правилният избор, когато профилът на рамката на шкафа изисква по-дълга шарнирна основа за преодоляване на по-дълбок C-образен канал.
