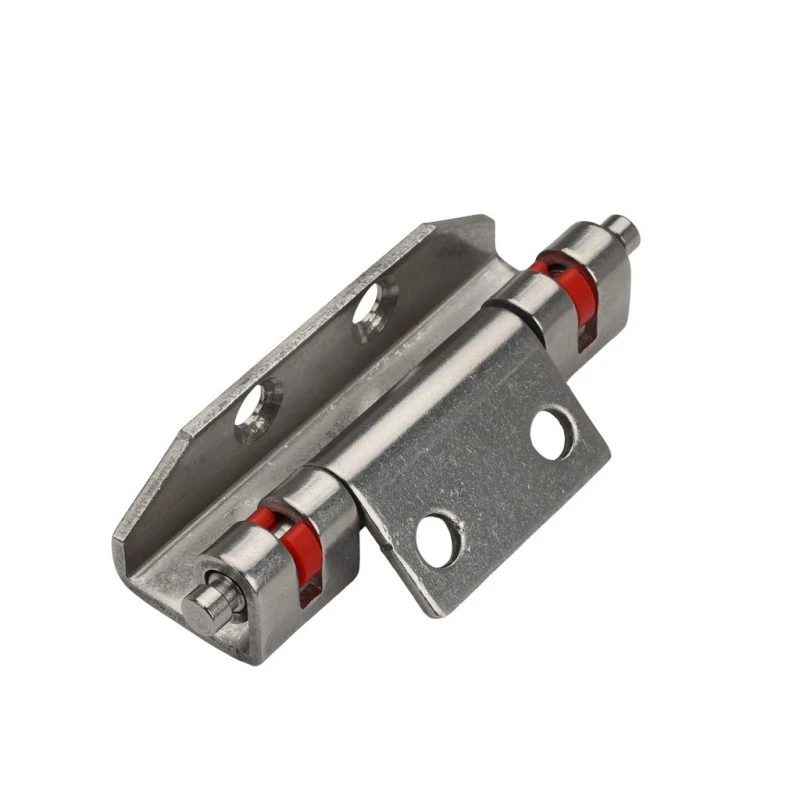

Напълно скрита панта от неръждаема стомана

За онези снабдяващи на едро скрити панти за шкафове от Yitai Lock, напълно скритата панта от неръждаема стомана CL138 покрива четири варианта от два материала и два цвята на скоби. Версиите от неръждаема стомана са естественият избор за кутии във влажна или корозивна среда, докато опциите от въглеродна стомана работят добре за стандартни конструкции на вътрешни разпределителни шкафове. Цветът на скобата — черен или червен — е по-скоро визуална разлика, отколкото функционална, така че изборът там се свежда до предпочитанията или съвпадението на съществуващия хардуер на шкафа.

Структура и размери

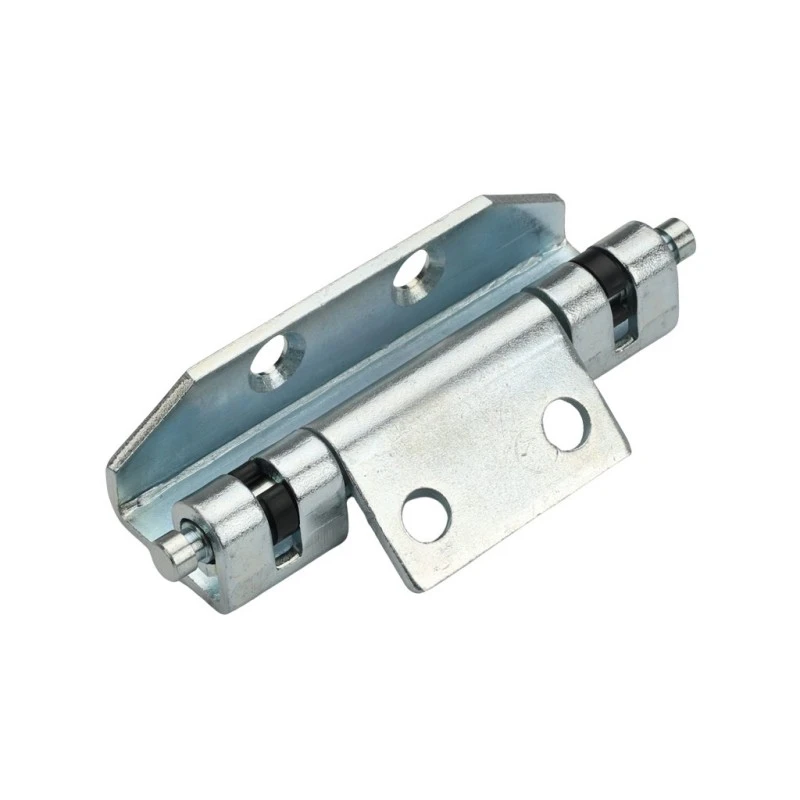

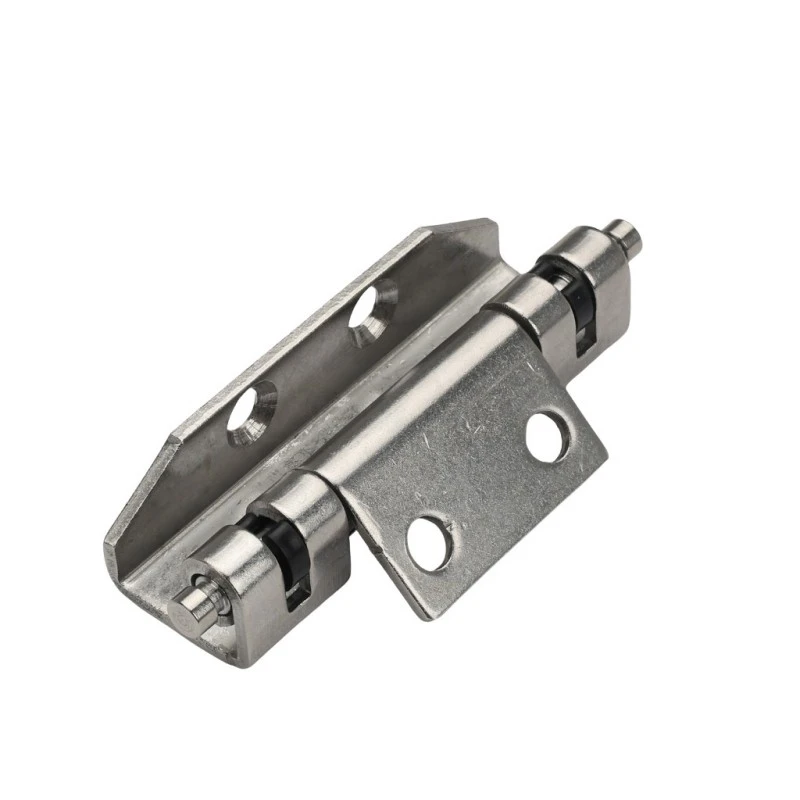

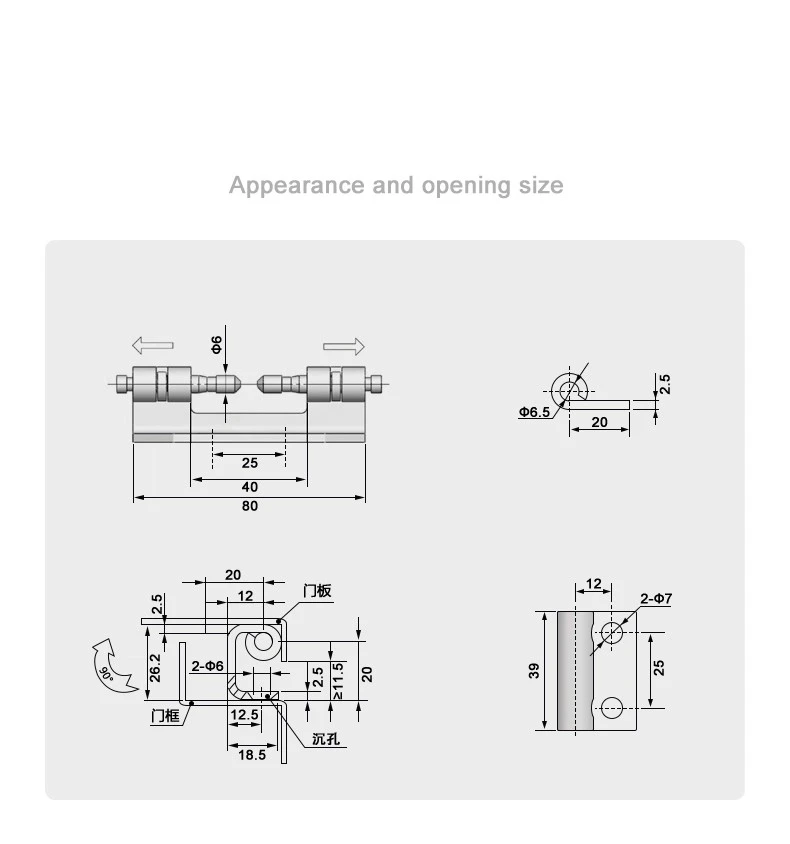

Напълно скритата панта от неръждаема стомана има обща дължина от 80 mm, като тялото на пантата е 40 mm и 25 mm вътрешно разстояние между двата края на цевта. Диаметърът на цевта е Φ6 mm, а двете секции на цевта се простират навън от централното тяло, придавайки на пантата нейния характерен профил на дъмбел. Скобата се намира в краищата на цевта и е това, което държи пантата в захващане с канала на рамката на вратата.

Монтажната плоча на напълно скритата панта от неръждаема стомана е с размери 39 mm височина и 25 mm ширина, с два Φ7 mm монтажни отвора, разположени на 12 mm от ръба. Страната на рамката показва обща дълбочина от 18,5 mm с основа от 12,5 mm, два отвора за цев Φ6 mm и вдлъбнатина от ≥11,5 mm. Затягащият щифт с размер Φ6,5 mm се намира на 2,5 mm над лицето на листа с дължина на захващане 20 mm.

Монтаж и монтаж

Напълно скритата панта от неръждаема стомана се монтира чрез заваряване — монтажната плоча е заварена към панела на вратата и тялото на пантата се захваща за канала на рамката по време на монтажа. Отварянето на 90° означава, че вратата се завърта под прав ъгъл от лицето на шкафа, което покрива стандартните изисквания за достъп за повечето конфигурации на разпределителни и контролни шкафове.

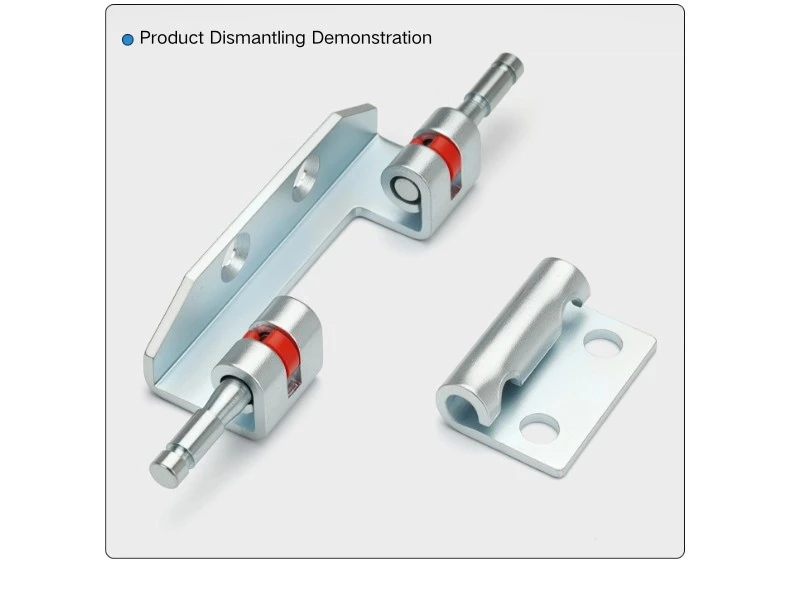

Веднъж заварена, напълно скритата панта от неръждаема стомана стои вдлъбната в профила на рамката, така че цевта и скобата са скрити отвън. Механизмът на скобата във всеки край на цевта заключва пантата в канала на рамката и може да бъде освободен за отстраняване на вратата, когато е необходимо. Това скрито захващане е и това, което прави пантата съвместима с рамковите системи на шкафове Rittal, където геометрията на канала отговаря на този тип монтаж на вдлъбнати панти.

Опции за материал и скоба

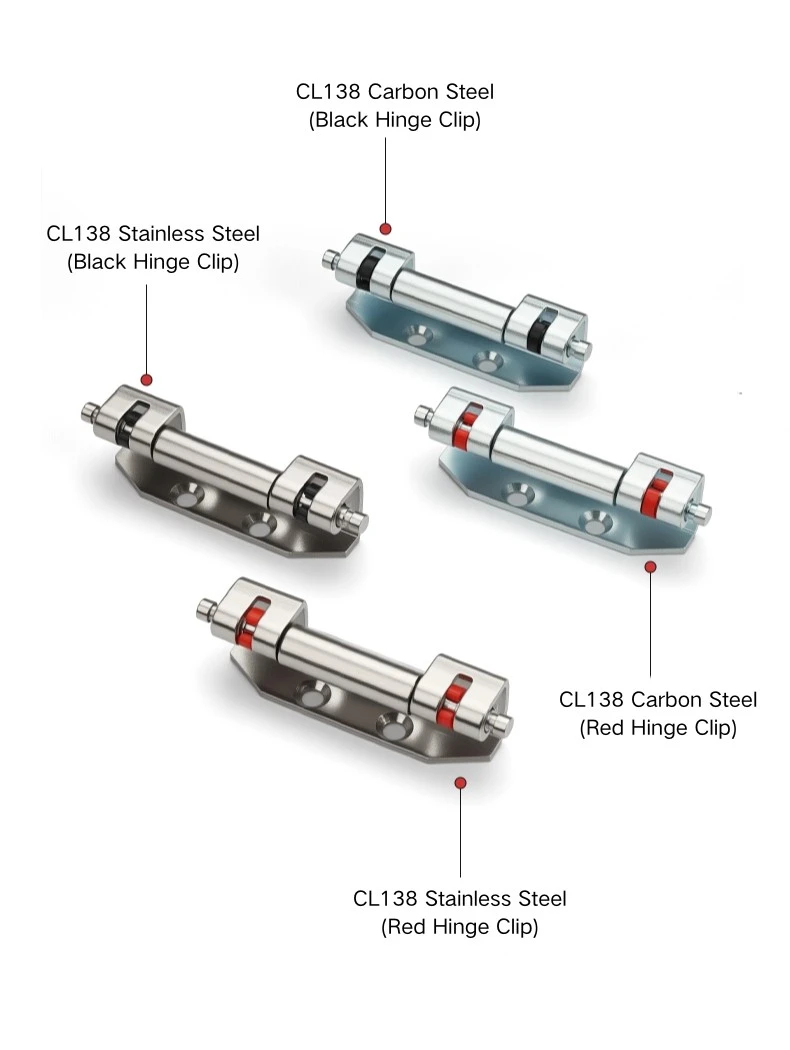

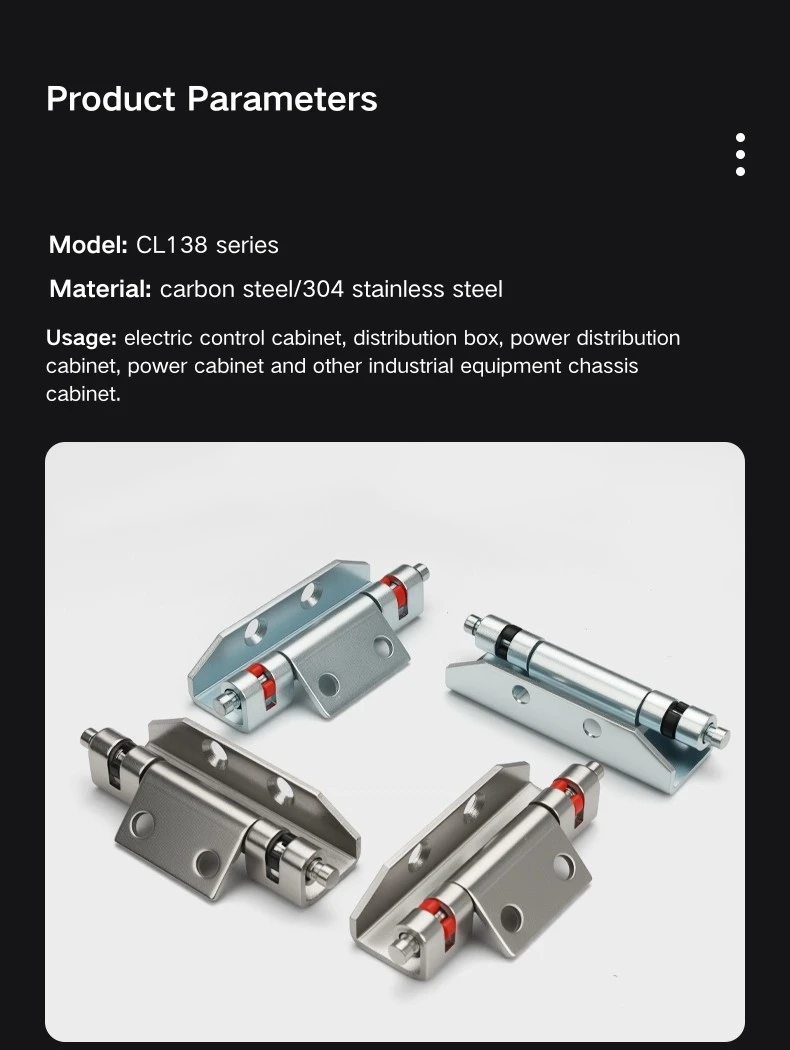

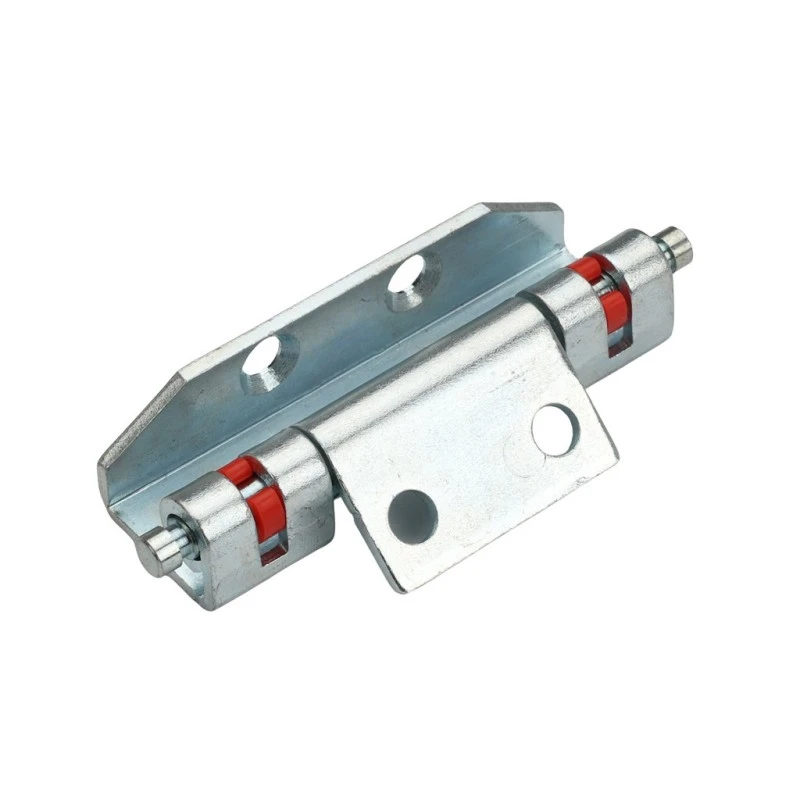

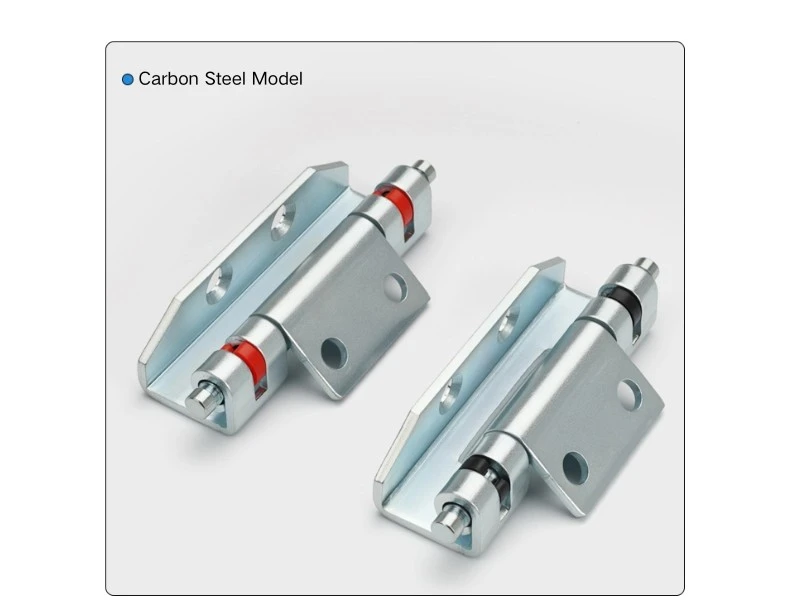

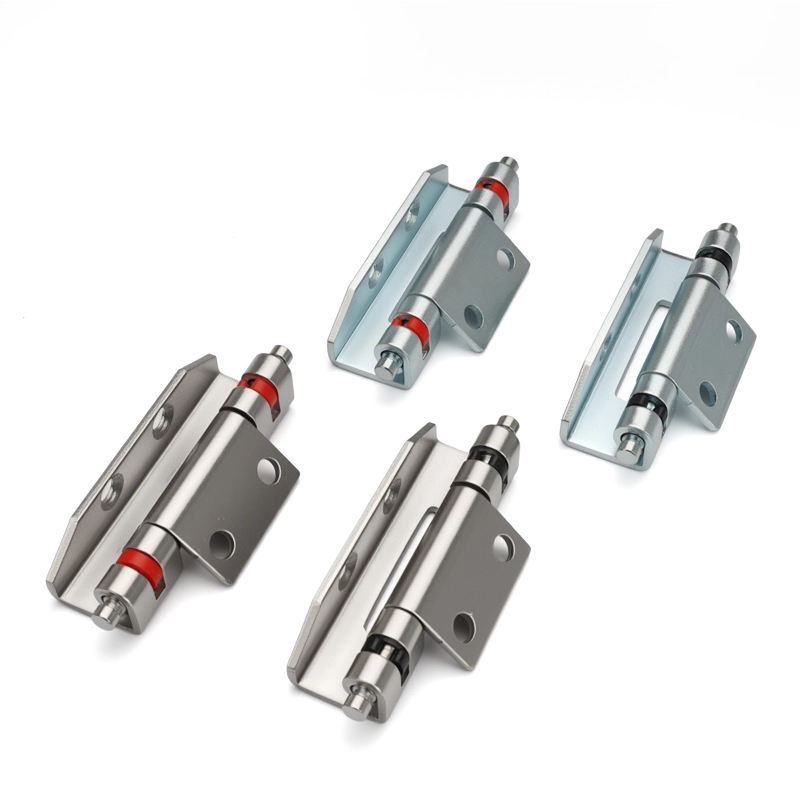

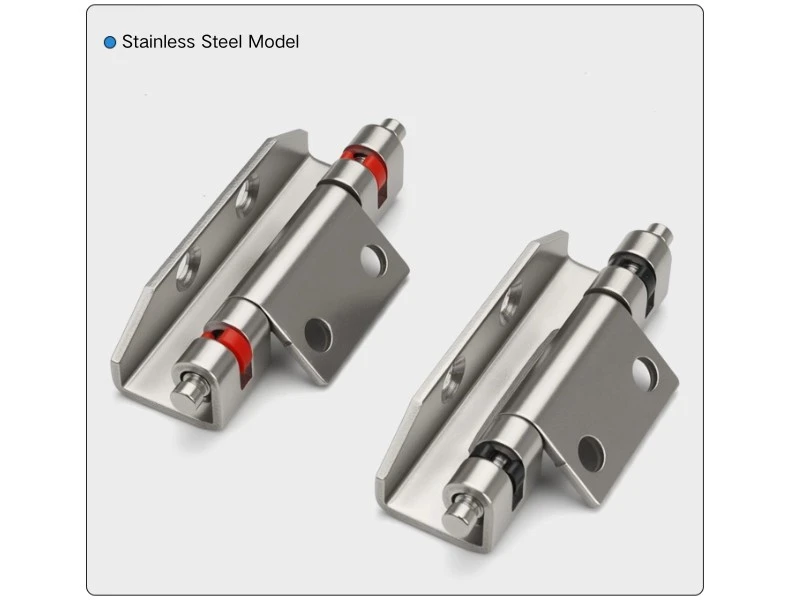

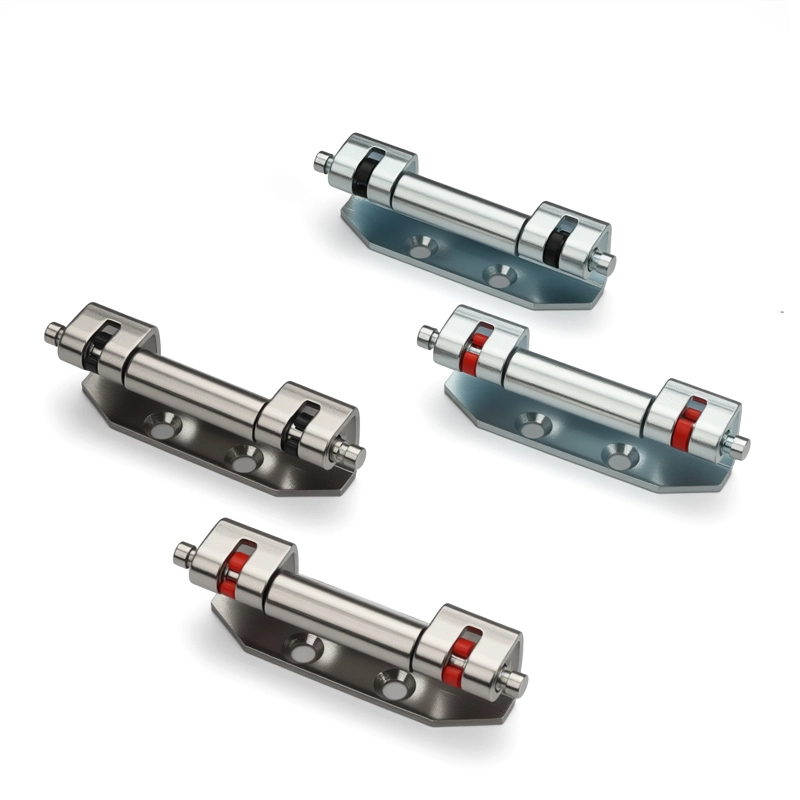

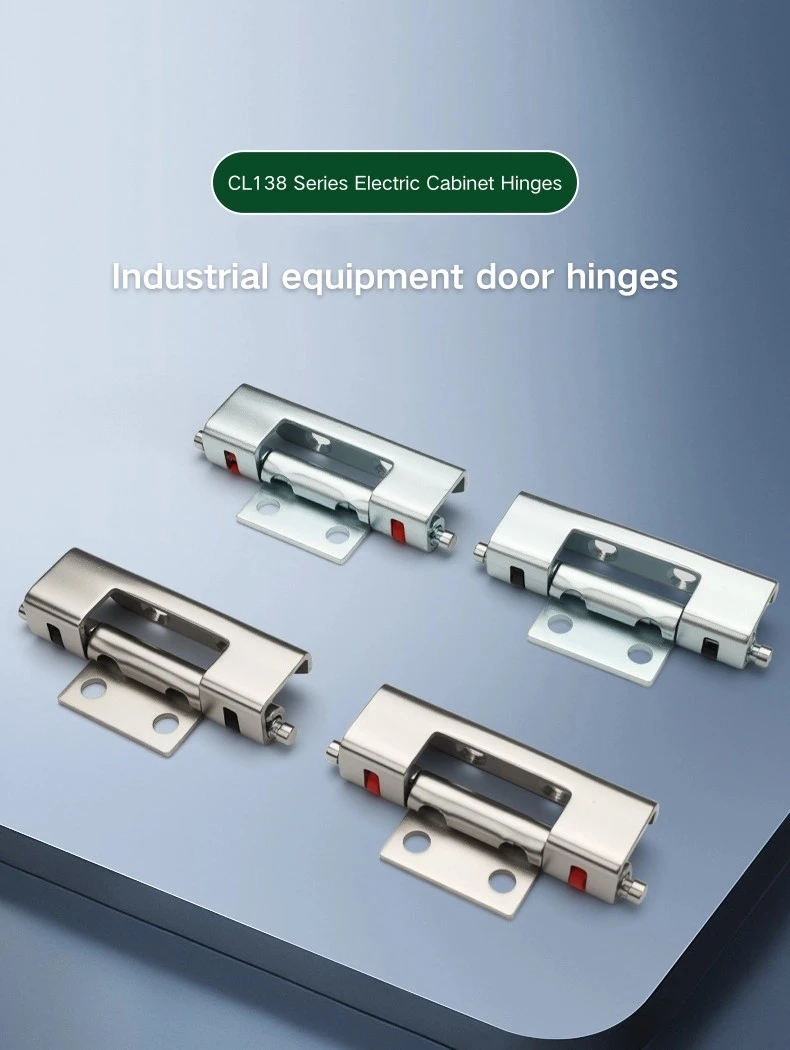

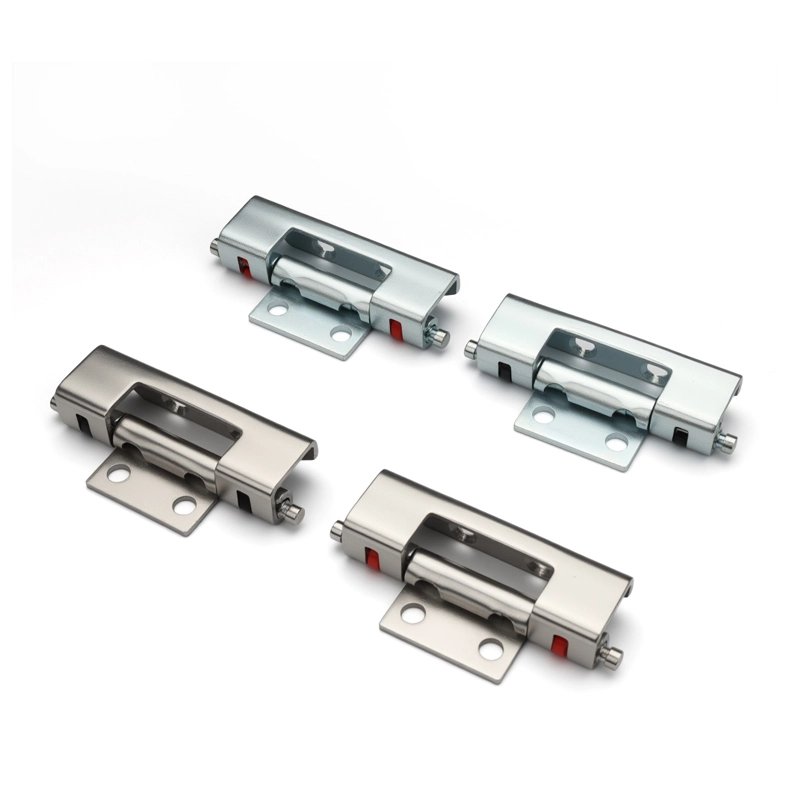

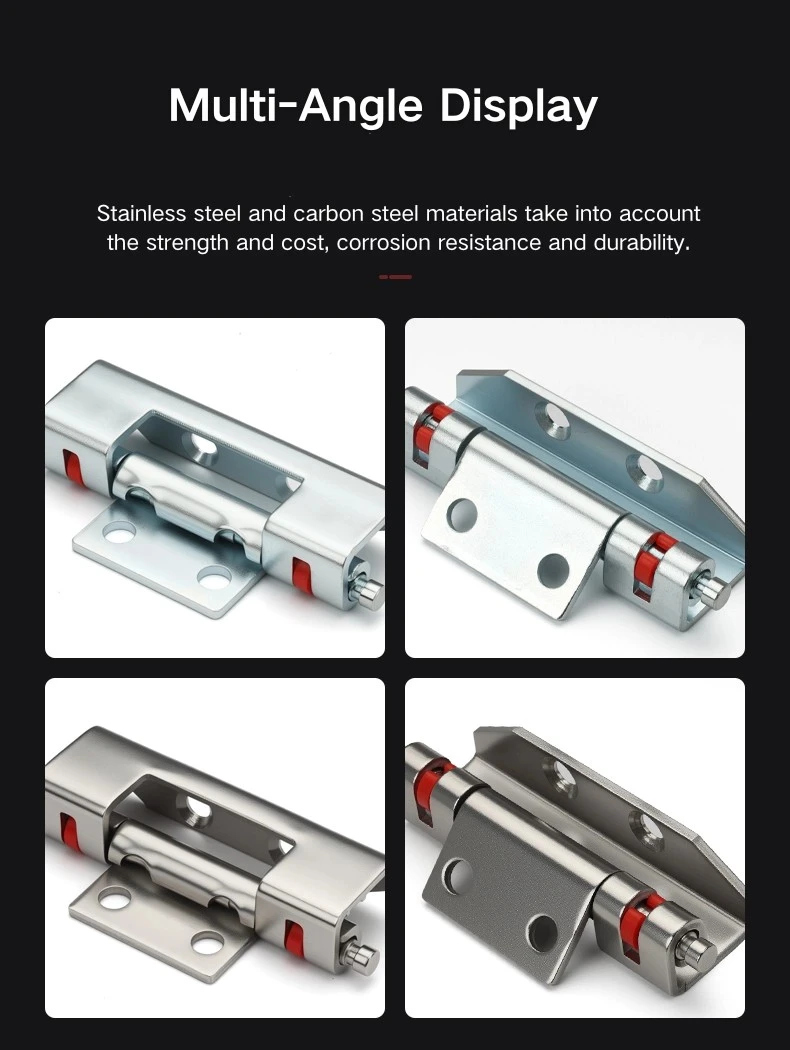

Напълно скритата панта от неръждаема стомана се предлага от въглеродна стомана и неръждаема стомана, с черен или червен цвят на скобата и в двата материала — общо четири варианта. Версията от неръждаема стомана е по-подходяща за заграждения във влажни пространства, външни инсталации или среди, където устойчивостта на корозия има значение с времето. Въглеродната стомана е подходяща за сухи вътрешни шкафове, където изискванията за покритие са по-стандартни.

Цветът на скобата на напълно скритата панта от неръждаема стомана — черен или червен — е козметична разлика без разлика в материала или товароносимостта между двата. Червените скоби понякога се използват като визуален индикатор на специфични линии на шкафа или за разграничаване на позициите на пантите при кутии с много врати; черните скоби са по-често срещаните по подразбиране. Така или иначе, производителността е идентична.

Сценарии за приложение

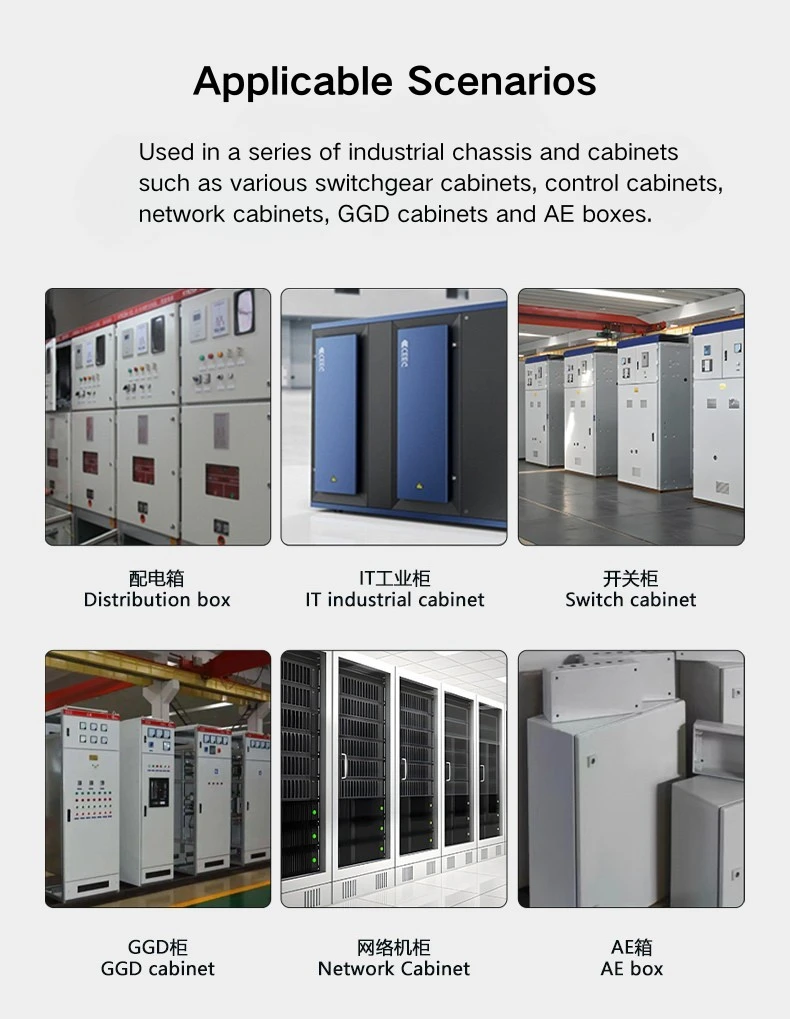

Напълно скритата панта от неръждаема стомана се използва в разпределителни шкафове, кутии за контролно оборудване и панели на разпределителни уреди, където е необходима равна външна част на вратата без хардуер. Напълно скритият профил предпазва пантата от поглед, когато вратата е затворена, което е подходящо за шкафове, монтирани на видими места — сървърни стаи, контролни стаи или обществени помещения — където откритият хардуер на пантите би изглеждал не на място.

Съвместимостта с рамки на шкафове Rittal прави напълно скритите панти от неръждаема стомана лесна опция за производители или интегратори, които вече работят с тази рамкова система. Вариантът от неръждаема стомана се справя с изискванията за корозия на външни или заграждения с висока влажност, а опцията от въглеродна стомана покрива по-голямата част от стандартните вътрешни разпределителни шкафове, където разходите и условията на околната среда са умерени.

ЧЗВ

Q1: Какви варианти са налични за CL138?

CL138 се предлага в четири варианта: въглеродна стомана с черна скоба, въглеродна стомана с червена скоба, неръждаема стомана с черна скоба и неръждаема стомана с червена скоба. Цветът на скобата е само козметичен — няма функционална разлика между черно и червено.

В2: Какъв е ъгълът на отваряне на CL138?

Скритата панта CL138 се отваря на 90°, което покрива стандартните изисквания за достъп за вратите на разпределителния шкаф и таблото за управление.

Q3: Как се инсталира CL138?

CL138 е заварен — монтажната плоча е заварена към панела на вратата по време на производството на шкафа, а тялото на пантата захваща канала на рамката. За този модел няма опция за завинтване.

Q4: CL138 съвместим ли е с шкафове Rittal?

Да, скритата панта CL138 е съвместима с рамки на шкаф Rittal. Геометрията на захващане на канала на пантата отговаря на профила на рамката Rittal.

Q5: Какво показват цветовете на скобата?

Черните и червените скоби са само цветови варианти — материалът и товароносимостта са еднакви и за двете. Червеното понякога се използва като визуален индикатор за разграничаване на позициите на пантите или линиите на шкафа; черното е по-често срещаният избор по подразбиране.

Q6: Какъв материал трябва да избера за външни заграждения?

Версията от неръждаема стомана на CL138 е правилният избор за външни заграждения, влажни среди или инсталации, където устойчивостта на корозия е дългосрочно изискване. Въглеродната стомана е подходяща за стандартни вътрешни разпределителни шкафове.
