Панта за повърхностен монтаж на електрически шкаф

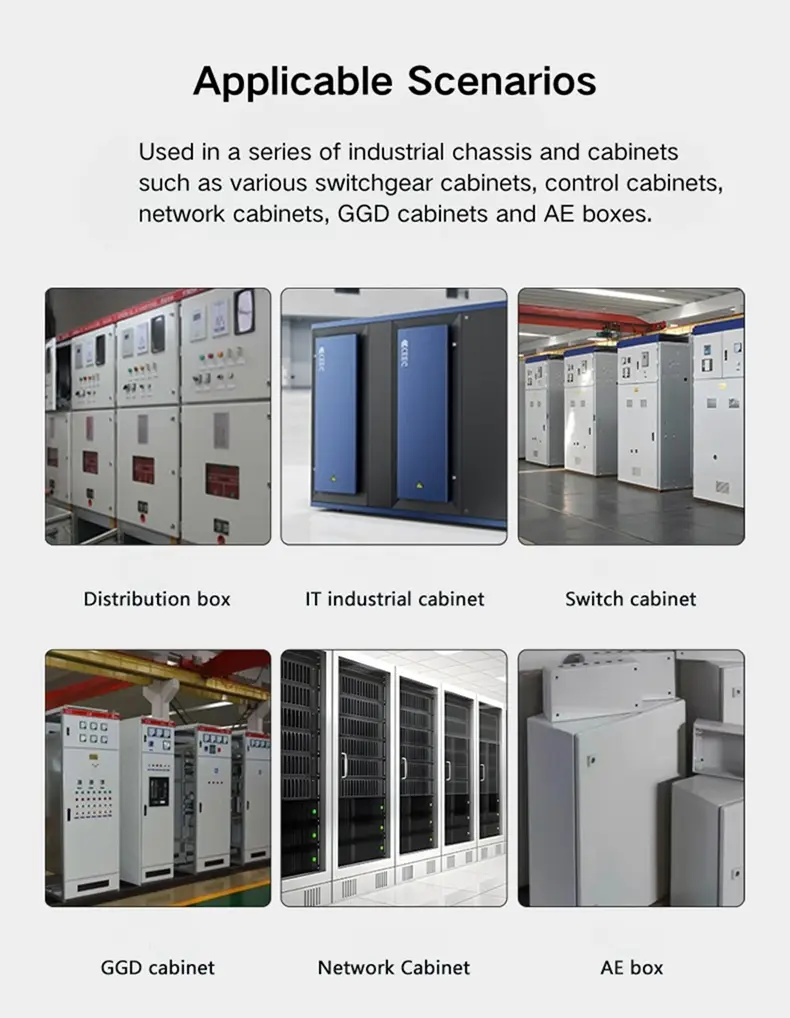

За купувачи, които се снабдяват с панти за шкафове от Yitai Lock за разпределителни панели или промишлени кутии, серията панти за повърхностен монтаж на електрически шкафове CL219 покрива полезен диапазон от размери в един последователен дизайн. CL219-1 е най-големият от трите, CL219-3 се намира в средата, а CL219-2 е най-малкият — така че има модел, който да отговаря на повечето размери на вратите, без да се преминава към различна серия панти. И трите са монтирани на винт с помощта на четири фиксиращи точки, а версиите от неръждаема стомана имат огледално покритие за приложения, при които устойчивостта на корозия и външният вид на повърхността са приоритет.

Опции и размери на модела

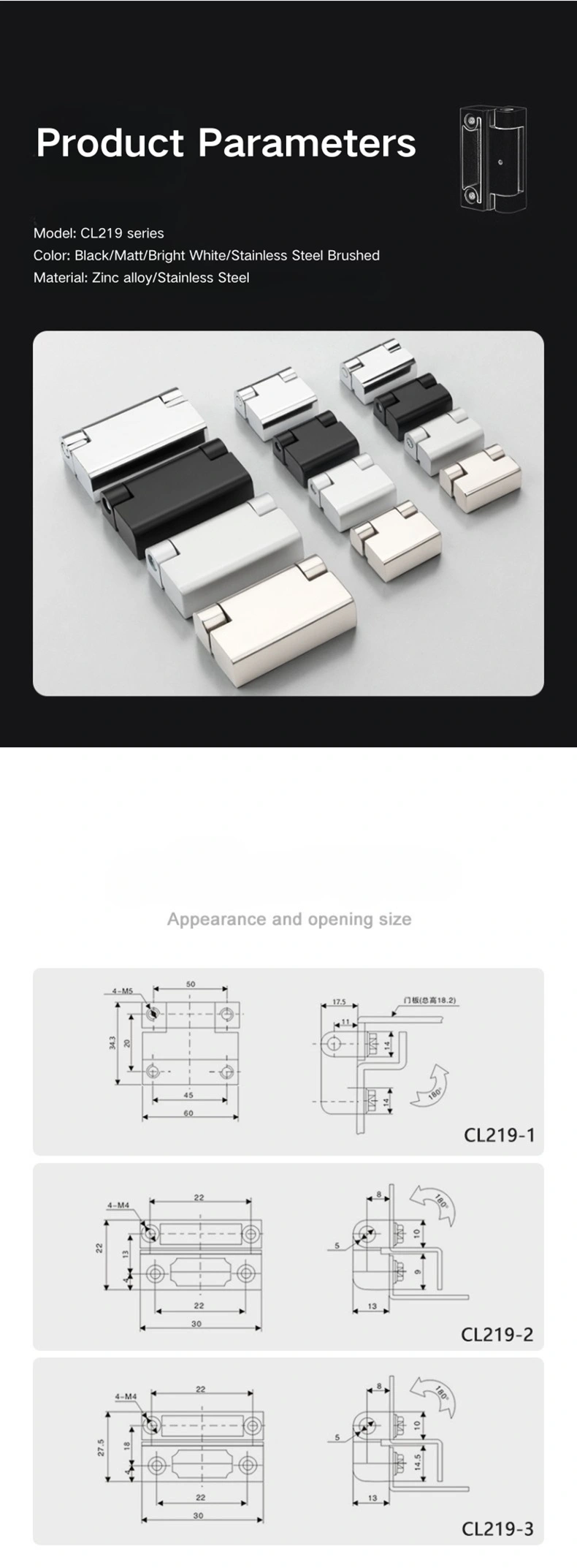

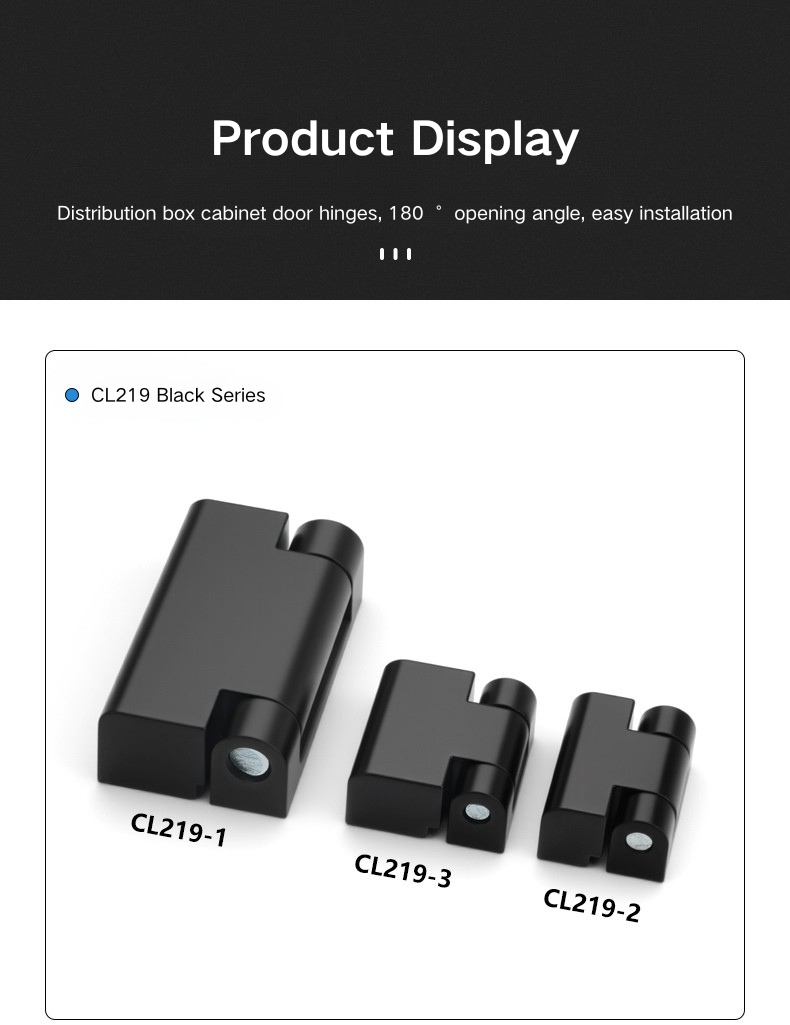

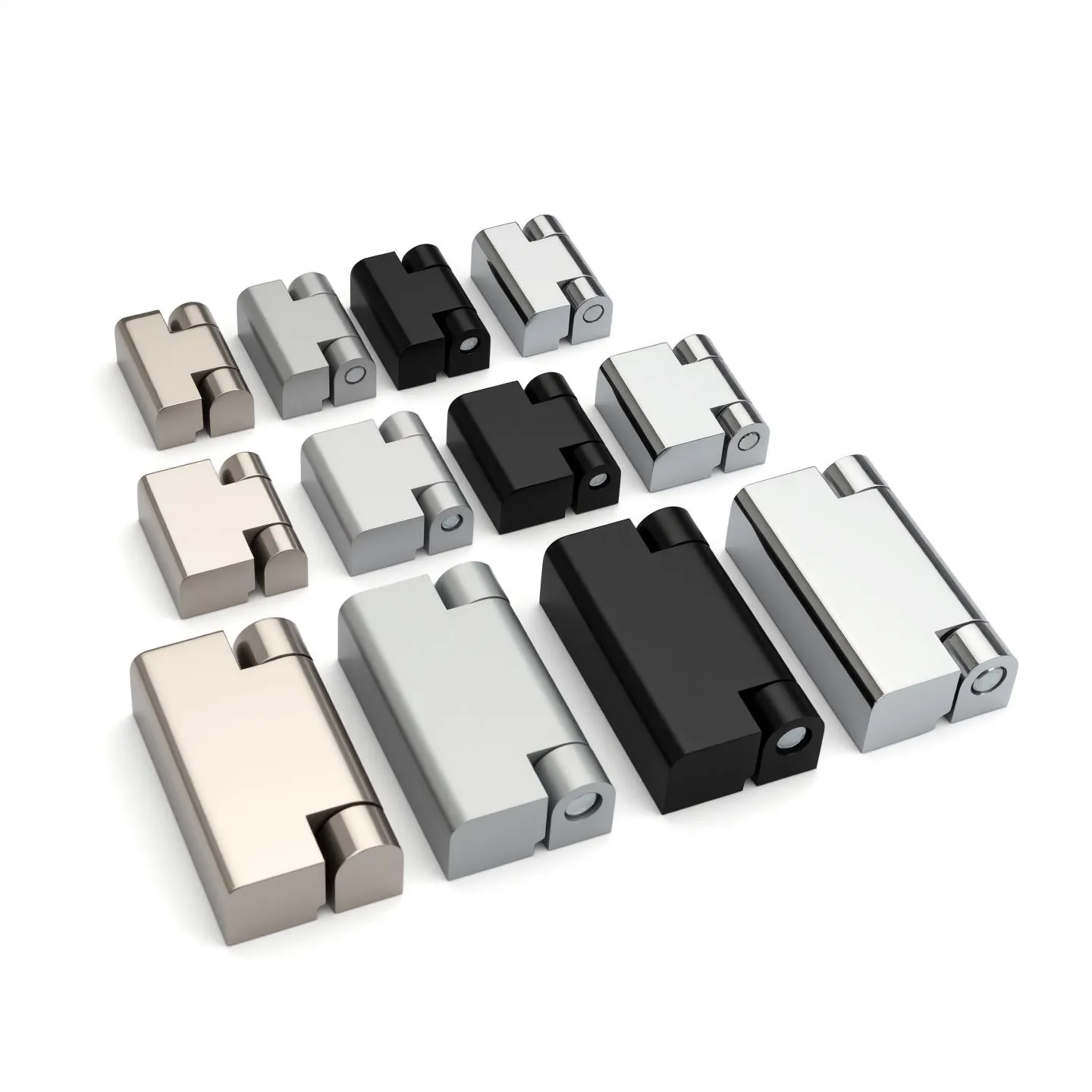

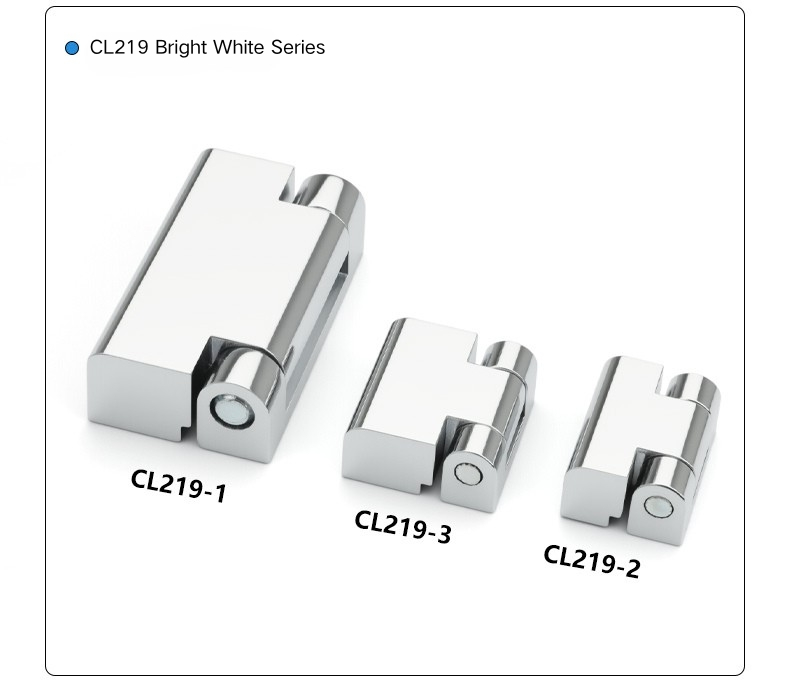

Пантата за повърхностен монтаж на електрическия шкаф се предлага в три размера. CL219-1 е най-големият модел, с общ отпечатък от 60 × 34,3 mm, вътрешен обхват на крилото от 45 mm и четири монтажни винта M5. CL219-2 е най-малкият с общи размери 30 × 22 mm с вътрешен обхват 22 mm и четири винта M4. CL219-3 попада между двете с общи размери 30 × 27,5 mm, също с 22 mm вътрешен обхват и четири винта M4 — малко по-висок от CL219-2, но споделящ същата ширина и размер на винта.

Изборът между моделите на пантата за повърхностен монтаж на електрическия шкаф се свежда до размера на панела на вратата и товара, който пантата трябва да носи. CL219-1 е правилният избор за по-големи или по-тежки врати на шкафове; CL219-2 е подходящ за по-леки, компактни кутии; и CL219-3 се намира между тях, предлагайки малко повече височина от CL219-2, като същевременно запазва същата ширина на отпечатъка. И трите се отварят на 180°.

Опции за покритие и материали

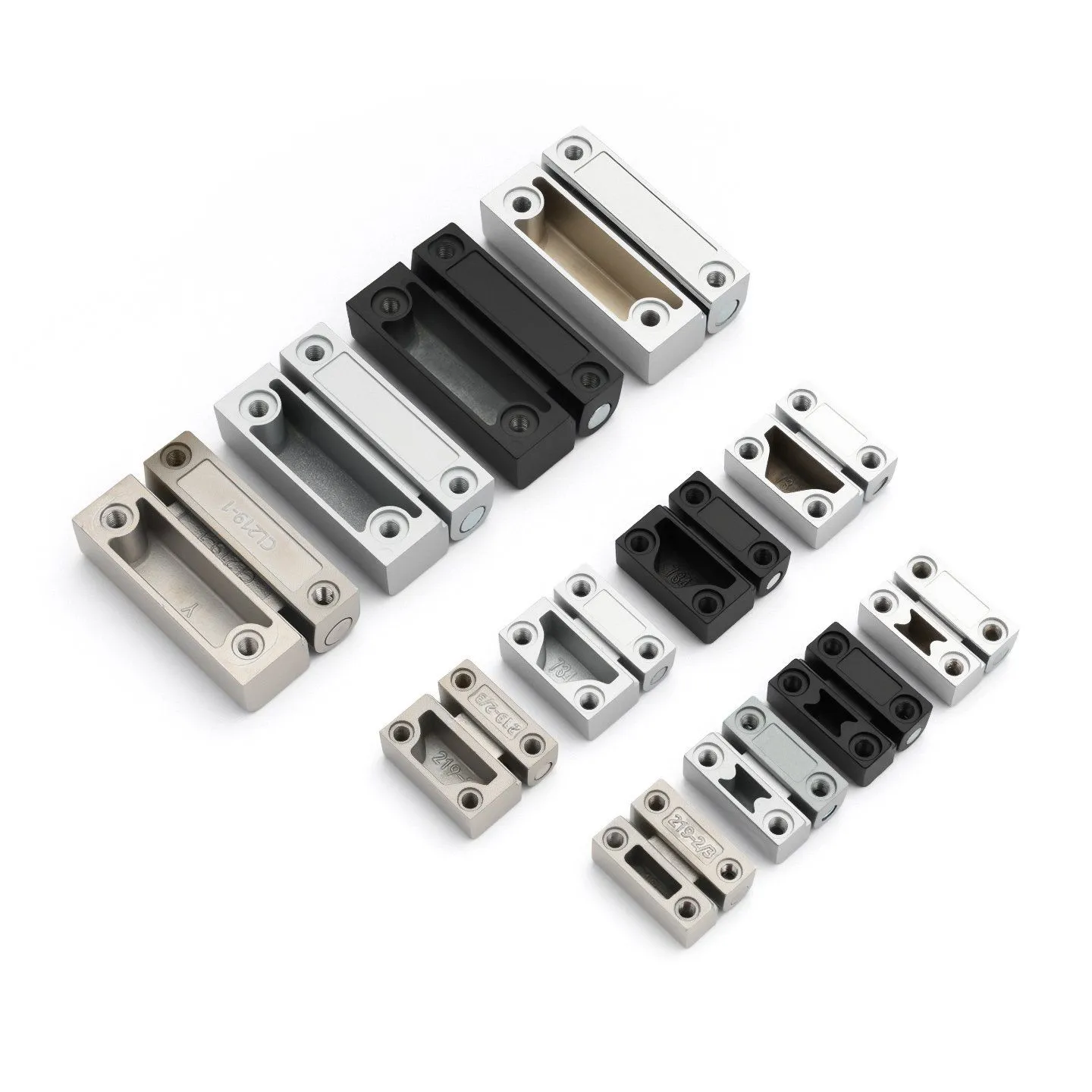

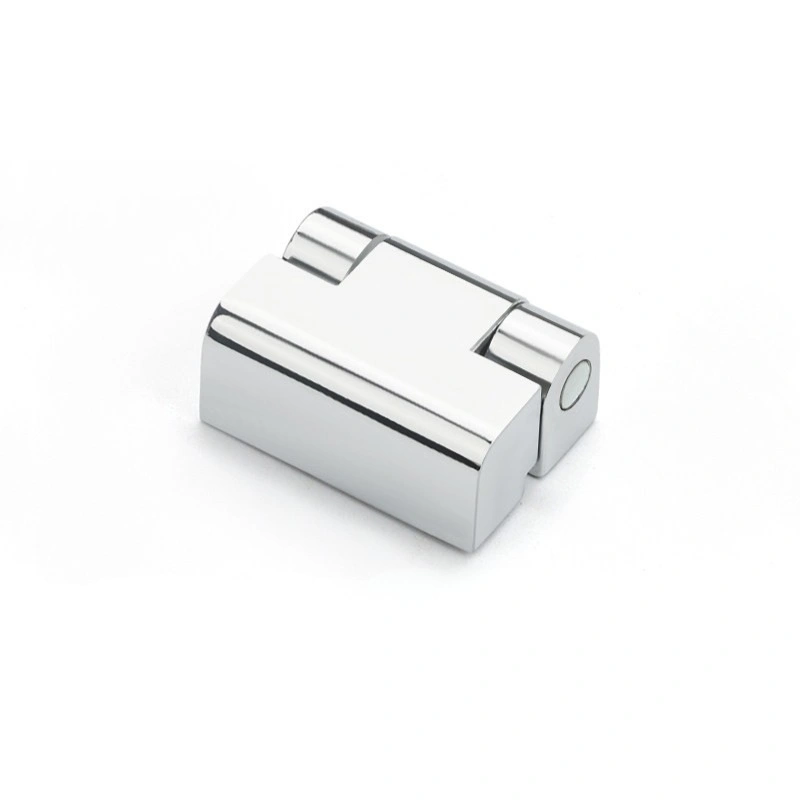

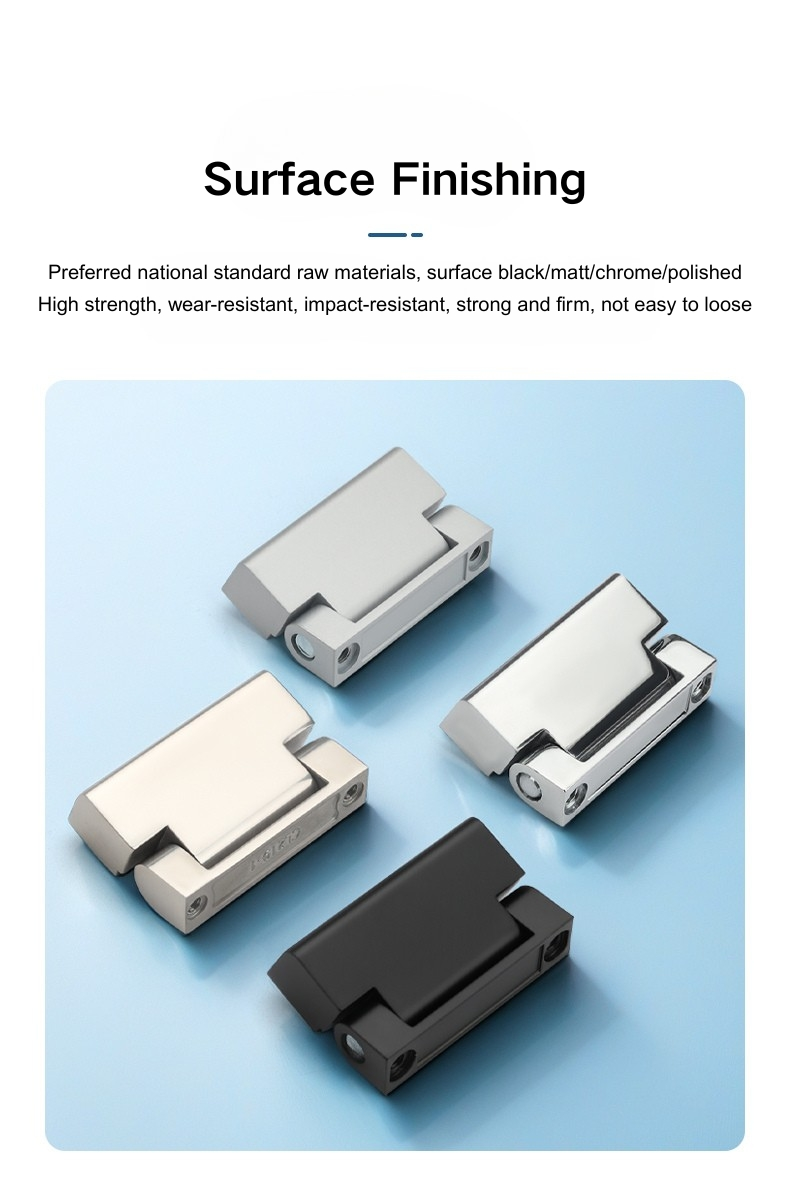

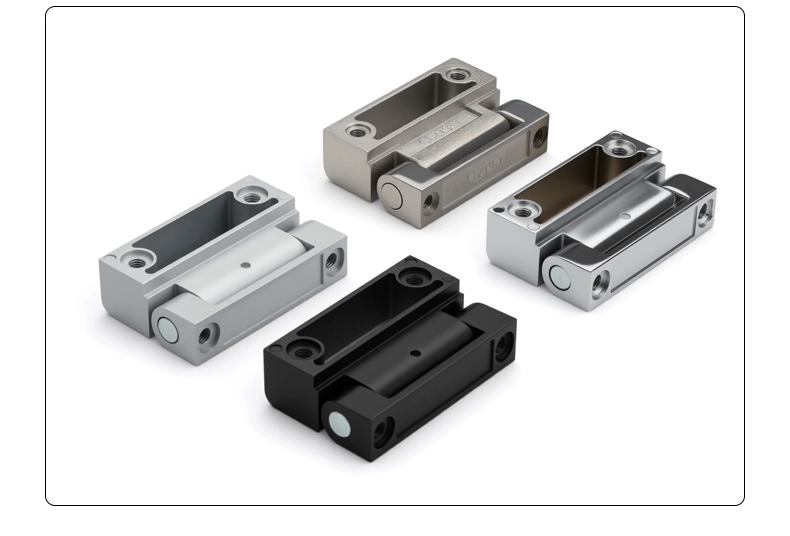

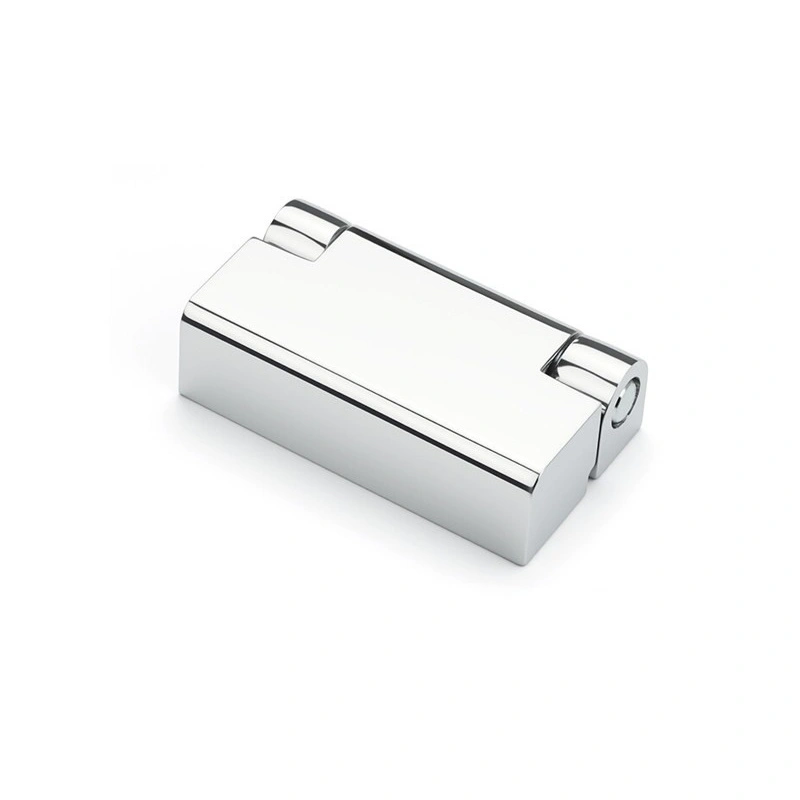

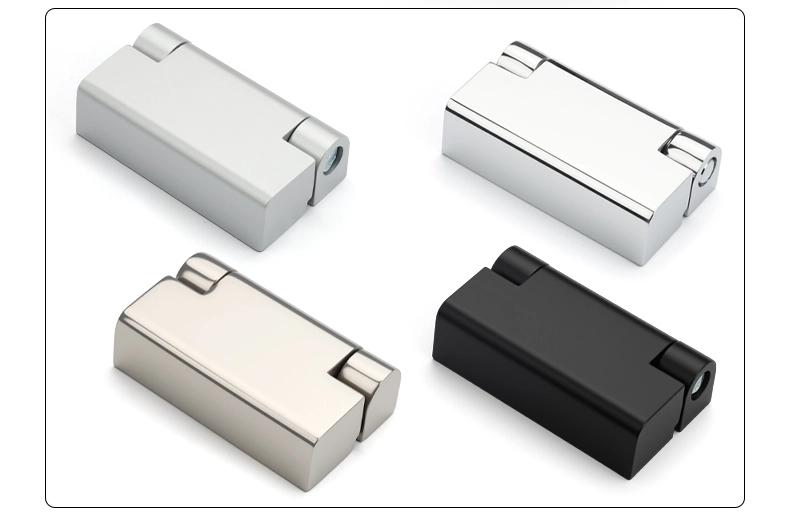

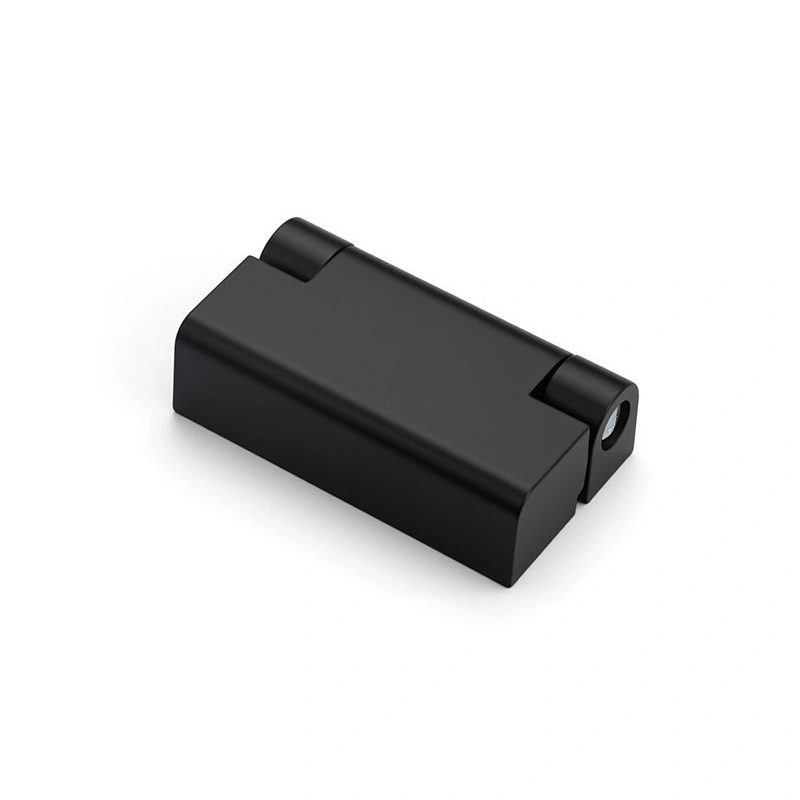

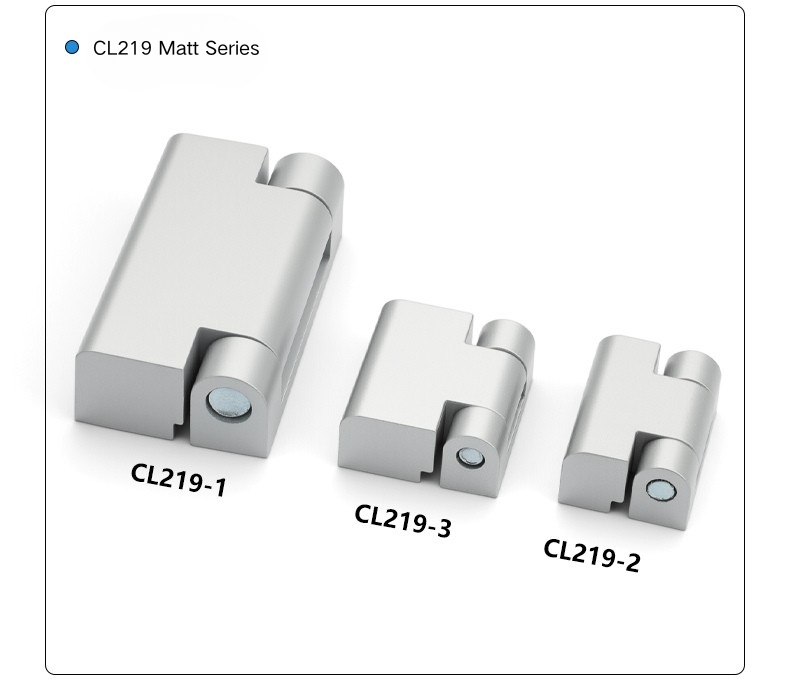

Всеки модел на пантата за повърхностен монтаж на електрическия шкаф се предлага в четири варианта: черна цинкова сплав, матова цинкова сплав, ярка хромирана цинкова сплав и огледална неръждаема стомана. Трите варианта от цинкова сплав дават набор от външен вид на повърхността, за да съответстват на различна естетика на корпуса — черно за тъмни или прахово боядисани корпуси, матово за индустриален вид с нисък блясък и ярък хром за полиран външен вид на панели с по-високи спецификации.

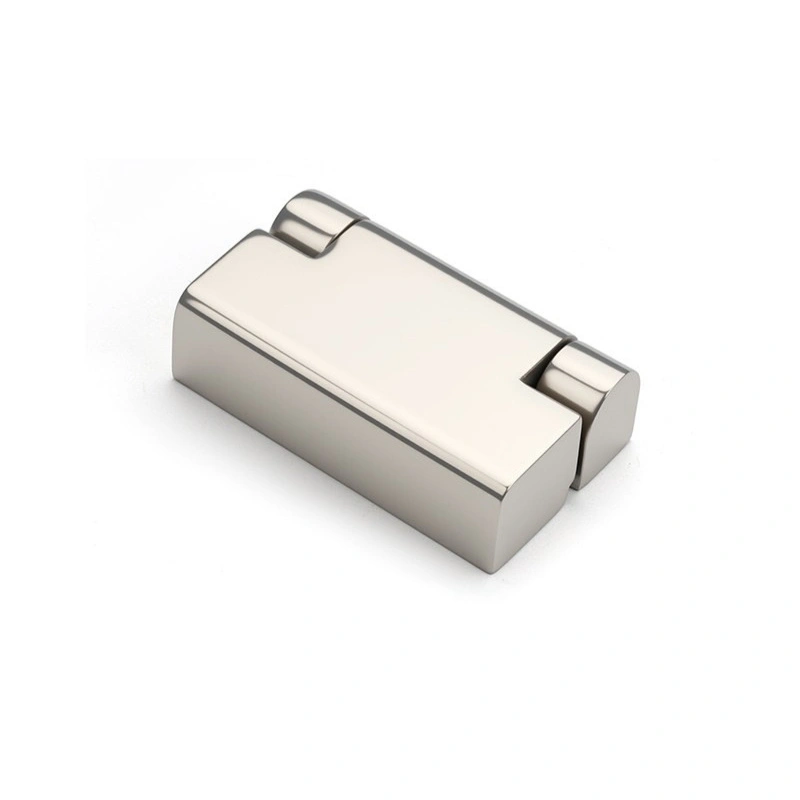

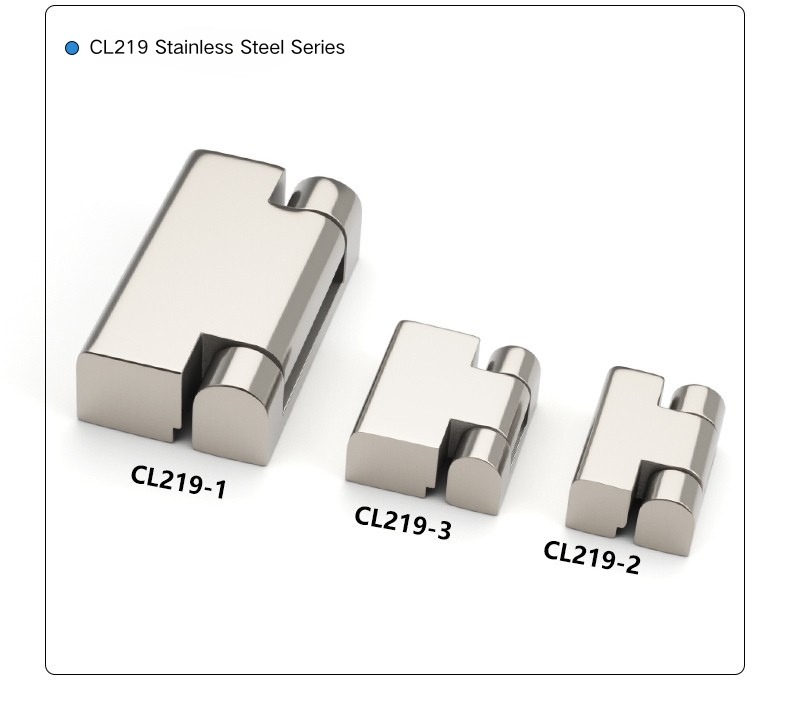

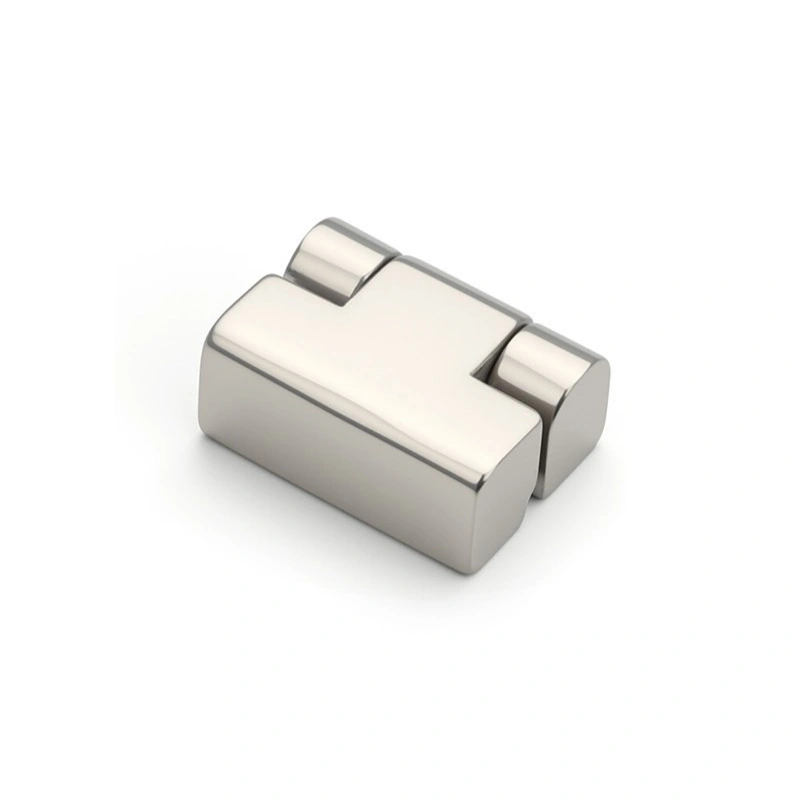

Версията от неръждаема стомана на пантата за повърхностен монтаж на електрическия шкаф използва огледално полиране, което дава отразяваща, гладка повърхност, а не полирано или сатенено покритие. Ако шкафът е на открито, близо до брега или навсякъде, където влажността е редовен фактор, версията с огледално покритие от неръждаема стомана е по-разумният избор – опциите от цинкова сплав са добри на закрито, но няма да издържат толкова добре във влажни или солени условия с течение на времето. За стандартни приложения на вътрешни шкафове всяко покритие от цинкова сплав ще се задържи добре при нормални условия.

Ъгъл на отваряне и управление на вратата

И трите модела на пантата за повърхностен монтаж на електрическия шкаф се отварят на 180°, което позволява на вратата на шкафа да се завърти напълно хоризонтално към съседния панел или стена. Люлеенето на 180° е удобно в по-тесни места, където врата, която се отваря само частично, би попречила на достъпа до вътрешността или работата около близкото оборудване. Що се отнася до конструкцията за повърхностен монтаж, пантата се намира от външната страна както на вратата, така и на рамката — вижда се, когато вратата е затворена, но това също означава, че монтажът е прост и пантата е лесна за проверка или смяна по-късно, без да разглобявате вратата. Това прави инсталацията лесна — не е необходима подготовка за фрезоване или изрязване — и също така улеснява проверката или смяната на пантата, без да разглобявате панела на вратата.

ЧЗВ

Q1: Какви размери са налични в серията CL219?

Серията CL219 включва три модела. CL219-1 е най-големият с общи размери 60 × 34,3 mm; CL219-3 е със среден размер при 30 × 27,5 mm; и CL219-2 е най-малкият при 30 × 22 mm. И трите имат еднакъв основен дизайн и ъгъл на отваряне от 180°.

Q2: Какви размери на винтовете се използват за монтаж?

CL219-1 използва четири винта M5 за монтаж. CL219-2 и CL219-3 използват четири винта M4. Дължината на винта трябва да бъде избрана въз основа на панела на вратата и дебелината на рамката.

Q3: Какви опции за завършване са налични?

Всеки модел CL219 се предлага в черна цинкова сплав, матова цинкова сплав, ярка хромирана цинкова сплав и огледална неръждаема стомана. Опциите от цинкова сплав са подходящи за вътрешни шкафове; огледалното покритие от неръждаема стомана е по-добро за външна среда или среда с висока влажност.

Q4: Какъв е ъгълът на отваряне на пантата на шкафа CL219?

И трите модела CL219 се отварят на 180°, което позволява на вратата да се люлее напълно хоризонтално. Това е полезно при инсталации, където е необходимо пълно свободно пространство на вратата или където пространството около шкафа е ограничено.

В5: Това скрита или повърхностно монтирана панта ли е?

CL219 е панта за повърхностен монтаж. Той се намира от външната страна на вратата и рамката, вместо да бъде вдлъбнат или скрит. Това прави инсталацията по-лесна, тъй като не е необходимо изрязване или маршрутизиране, а пантата остава достъпна за проверка или подмяна след инсталацията.

В6: Версията от неръждаема стомана подходяща ли е за външни заграждения?

да Неръждаемата стомана CL219 с огледално покритие използва устойчив на корозия материал от клас 304 и е подходящ за разпределителни уреди на открито, крайбрежни среди или всяка инсталация, при която корпусът е изложен на влага с течение на времето.

В7: Как да избера между CL219-1, CL219-2 и CL219-3?

Изберете въз основа на размера и теглото на вашия панел на вратата. CL219-1 е най-големият и е подходящ за по-тежки или по-големи врати. CL219-2 е най-малкият и работи добре на компактни или леки кутии. CL219-3 е със среден размер и се намира между двата по размери и товароносимост.
