Скрити панти с шпилки

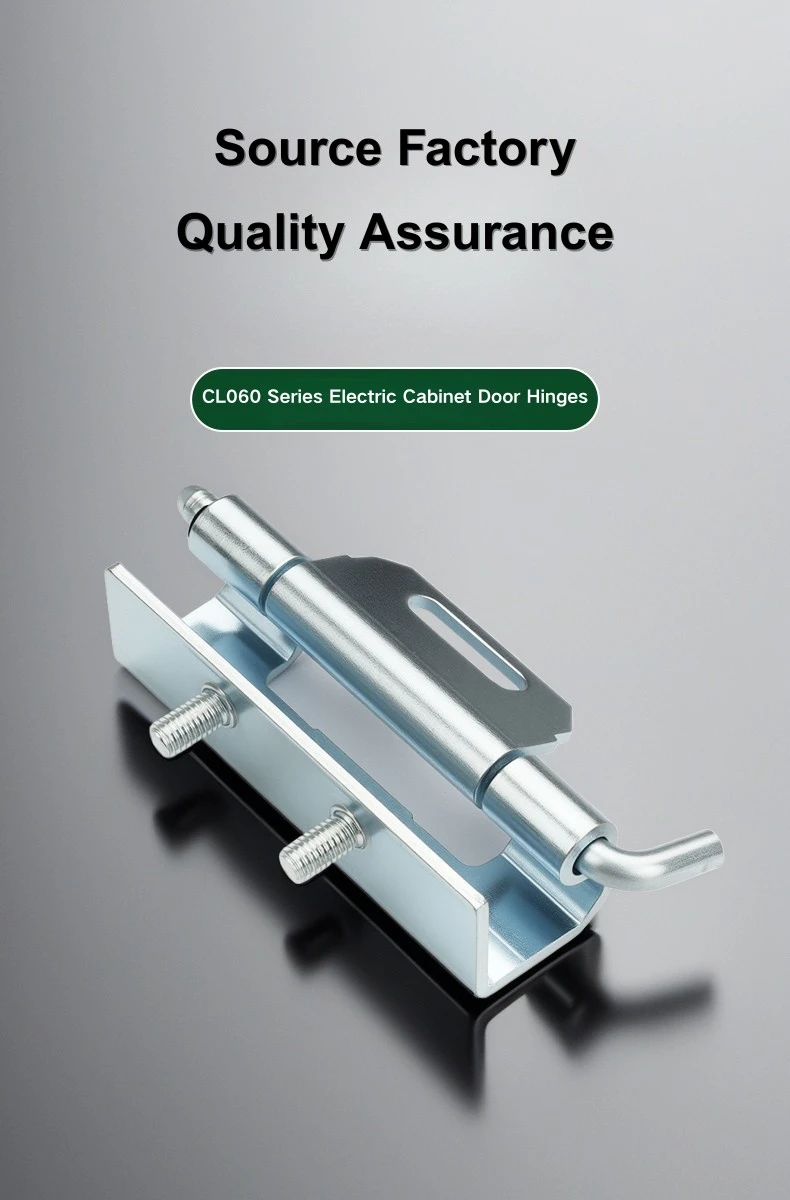

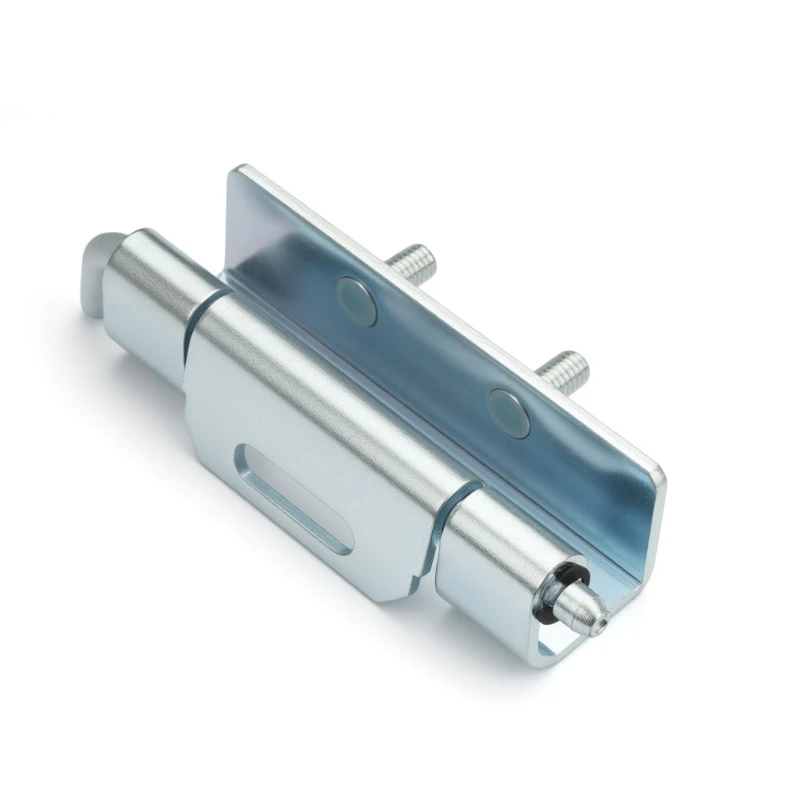

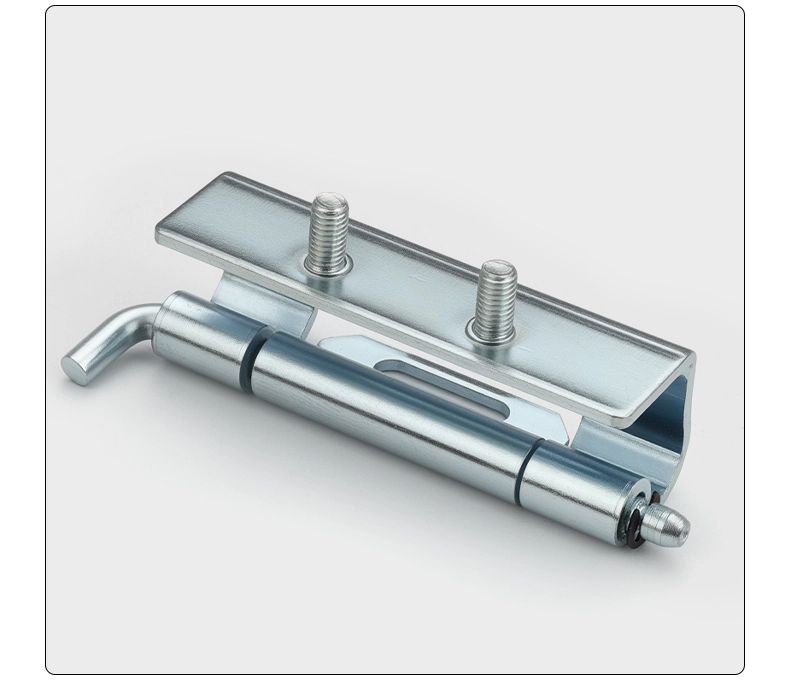

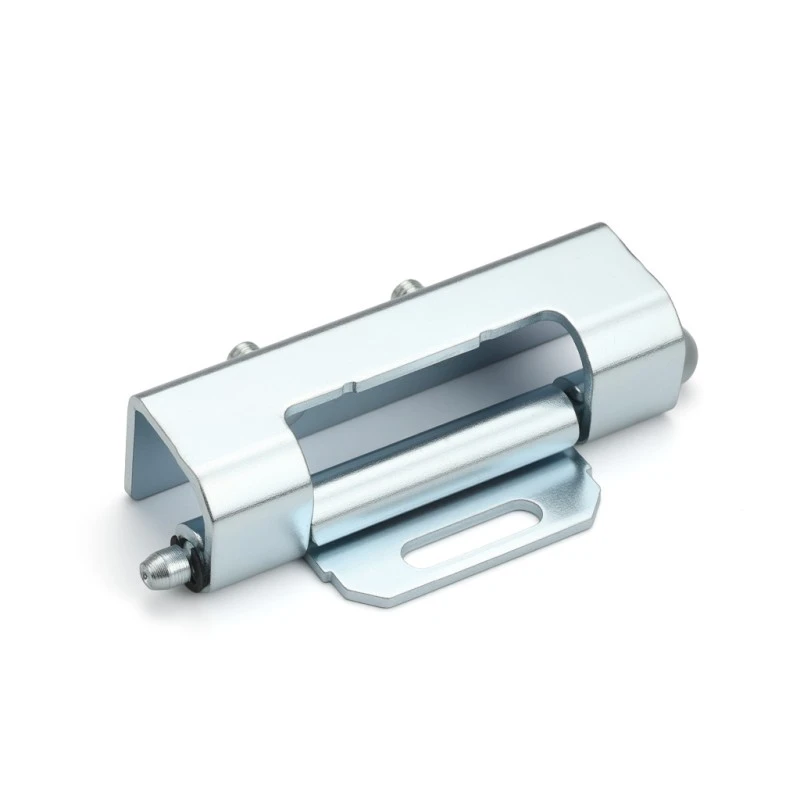

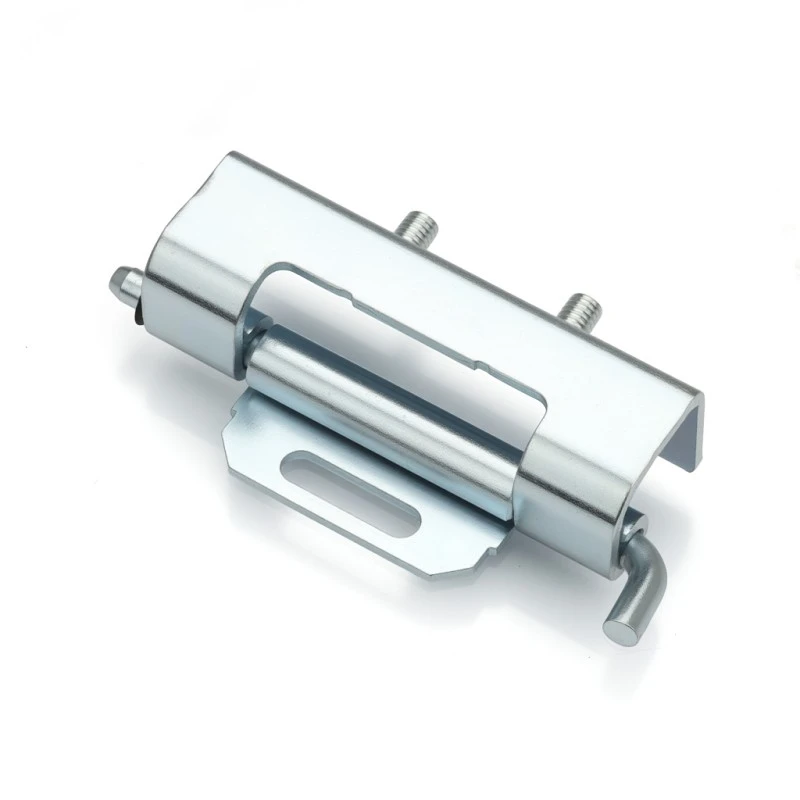

За всеки, който се снабдява с подвижни панти за корпус от Yitai Lock, скритата панта с шпилки CL060 се справя както със заваряване, така и с монтиране на гайки, а винтовете вече са включени. Има 19,8 mm слот на монтажното крило, така че можете да настроите фино позицията, преди да го заключите - полезно, когато имате нужда вратата да виси права. Общата дължина е 86 mm със 70 mm шарнирно тяло и Φ5 mm цев.

Структура и размери

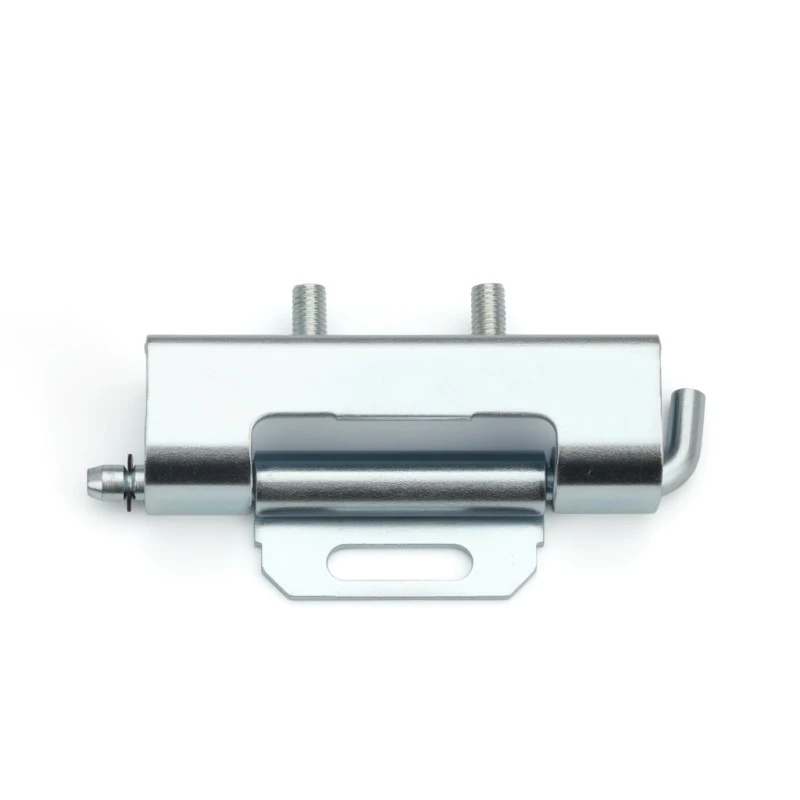

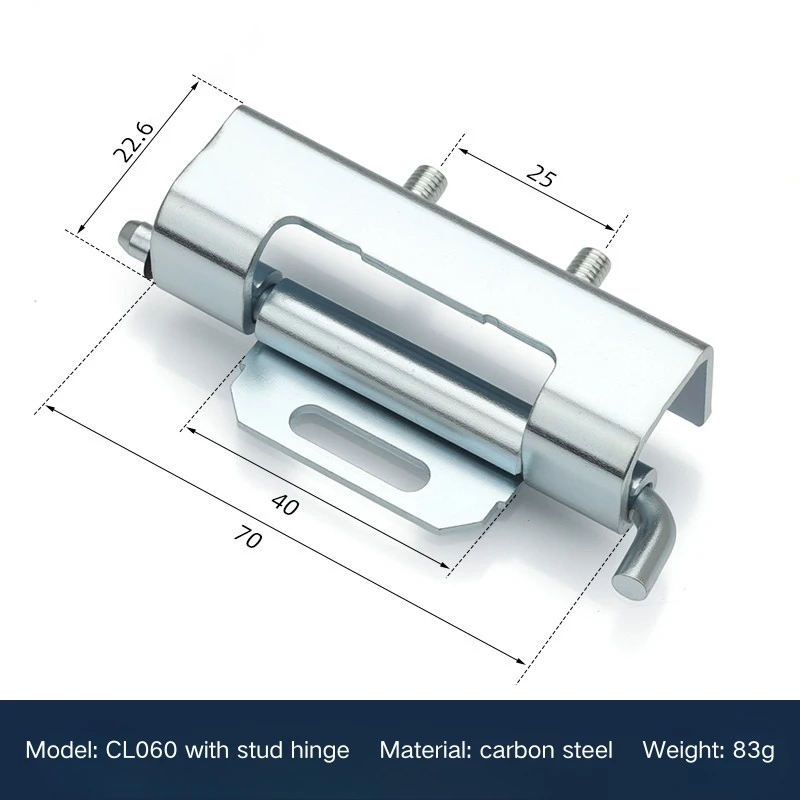

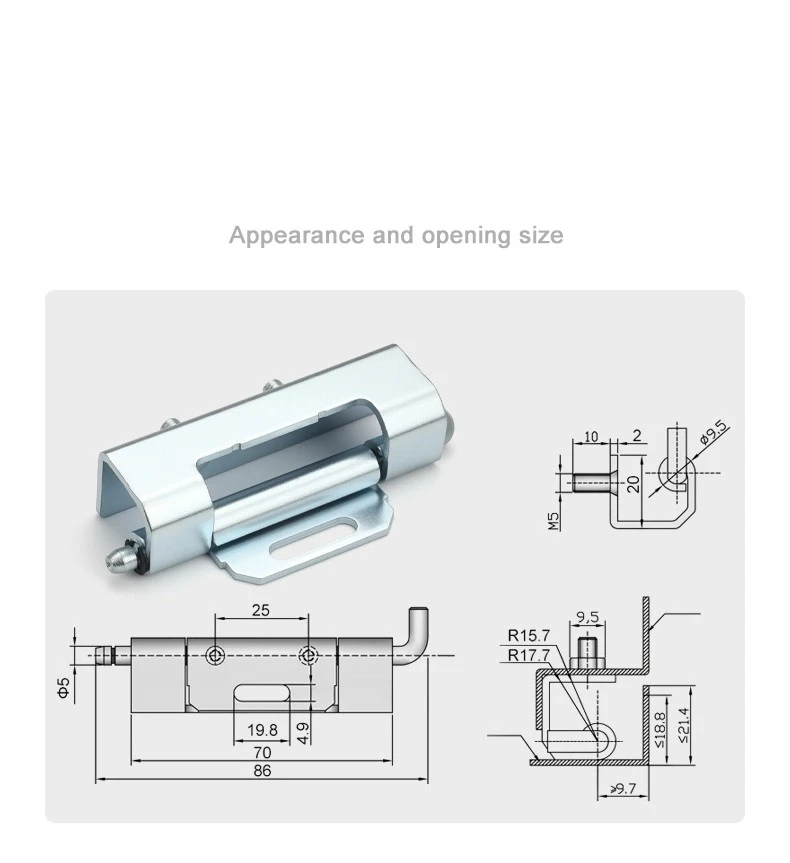

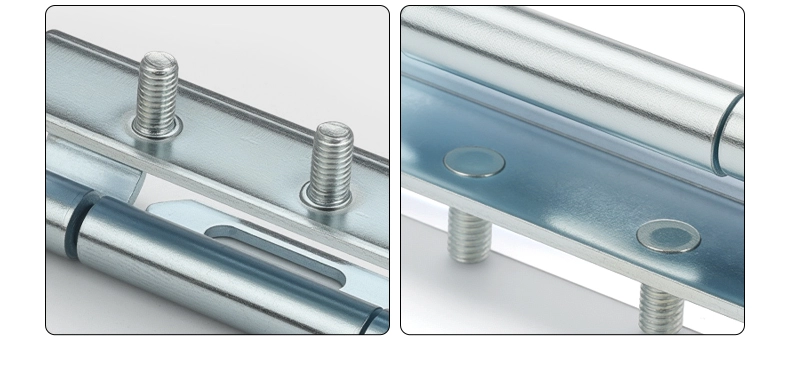

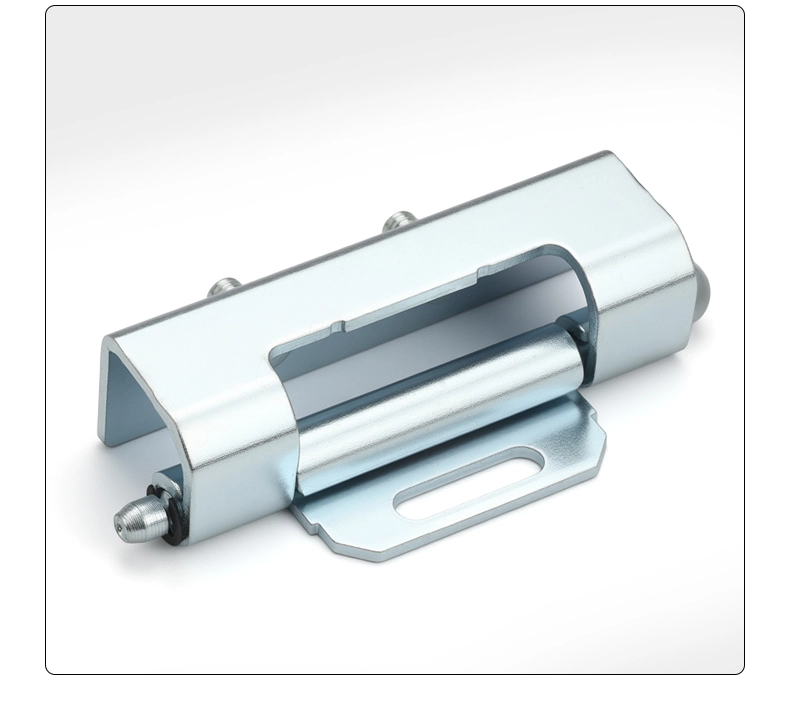

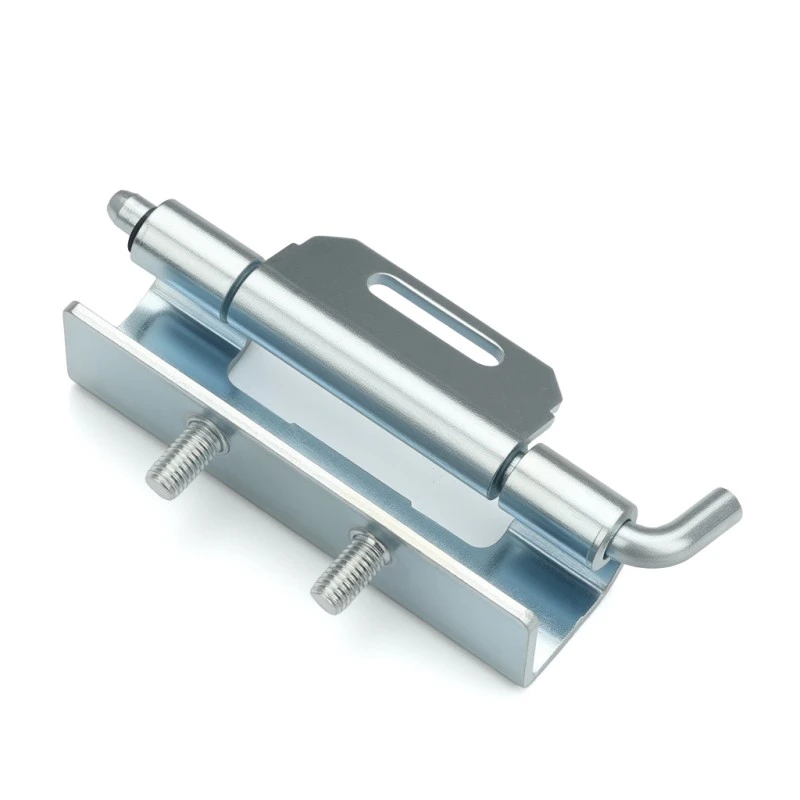

Скритата панта с шпилки е с обща дължина 86 мм, като основното тяло заема 70 мм от това, а крилото за монтаж покрива останалата част. Цевта е Φ5 mm, а самата шпилка има Φ9,5 mm глава, 10 mm вал, 2 mm рамо и резба M5 — лесна за зацепване с гайката на канала на рамката.

За съвместимост на рамката, скритата панта с шипове е предназначена за канали с вътрешен радиус от R15,7 до R17,7 mm, дълбочина на хлабината на панела на вратата ≤18,8 mm, страничен обхват ≤21,4 mm и отвор на рамката >9,7 mm. Тялото на пантата е широко 22,6 мм, а крилото за монтаж е широко 25 мм — достатъчно компактно, за да стои чисто в рамката, без да стърчи покрай лицето на вратата.

Монтаж и монтаж

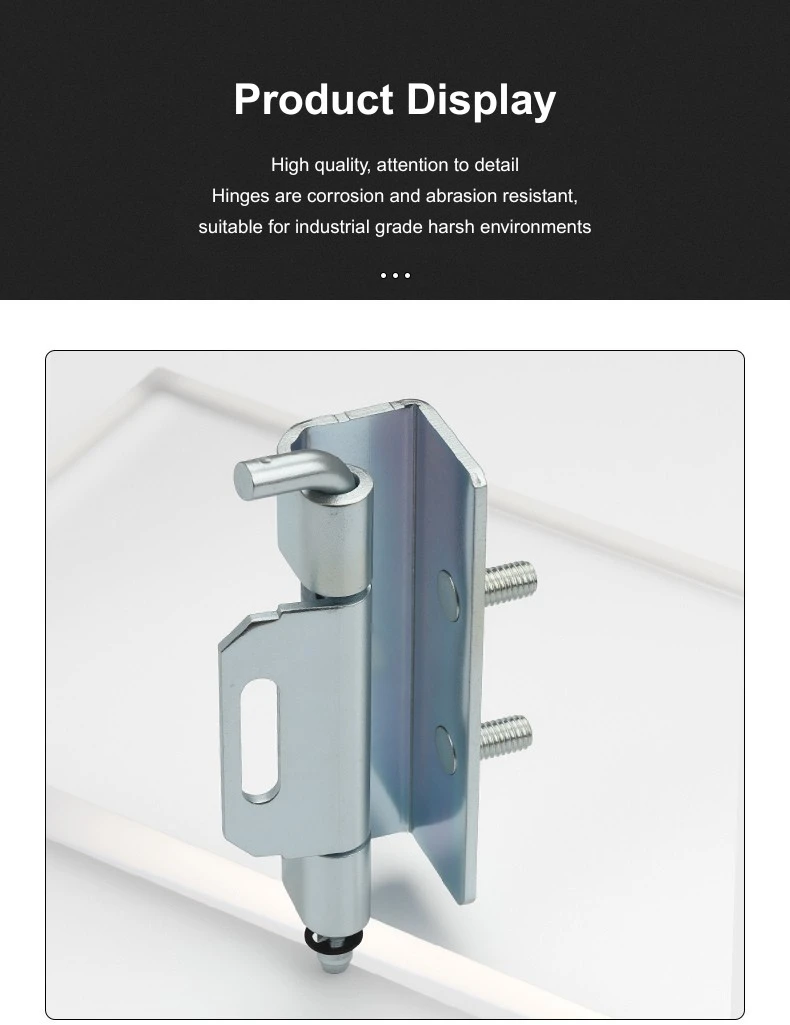

Скритата панта с шпилки се включва с комбинация от заваряване и монтаж на гайка. Монтажното крило се заварява към панела на вратата по време на производството, а краят на шпилката захваща канала на рамката с помощта на включените винтове M5. Слотът от 19,8 mm на крилото ви дава малко място за преместване на позицията на пантата, преди да стегнете всичко, което прави подравняването на вратата много по-малко трудно по време на сглобяването.

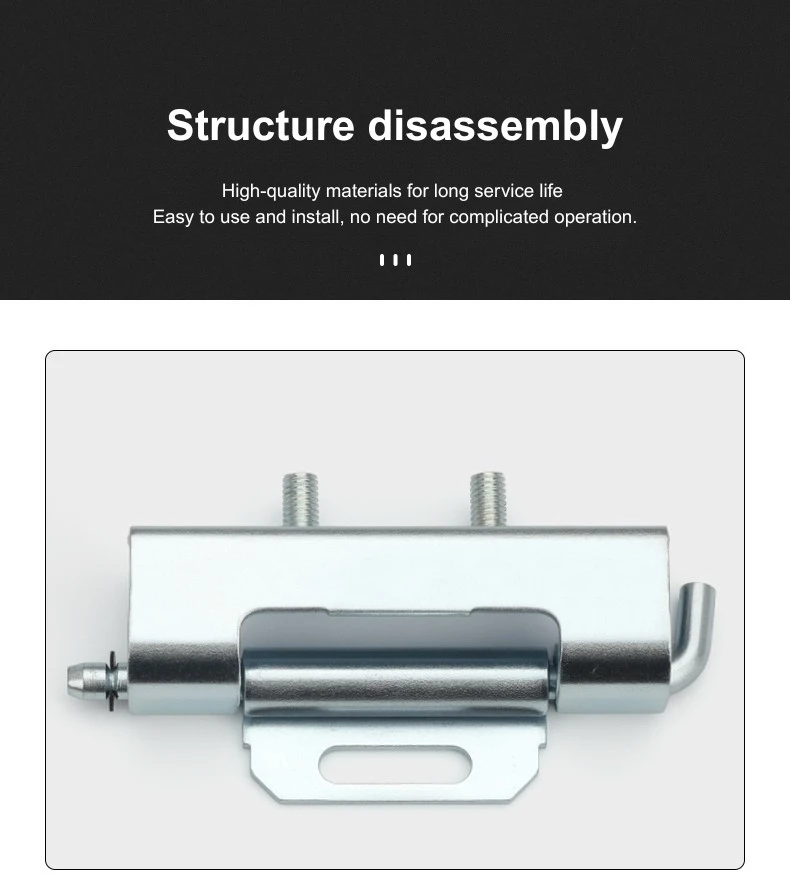

След като всичко е фиксирано на място, скритата панта с шпилки все още позволява на вратата да се свали, когато е необходимо - просто освободете шпилката от канала на рамката и вратата се повдига свободно. Завареното крило остава постоянно върху панела на вратата, така че свалянето на вратата изобщо не засяга монтажа на пантите. Това е удобна функция за шкафове, които се нуждаят от премахване на вратата за окабеляване или вътрешен достъп.

Сценарии за приложение

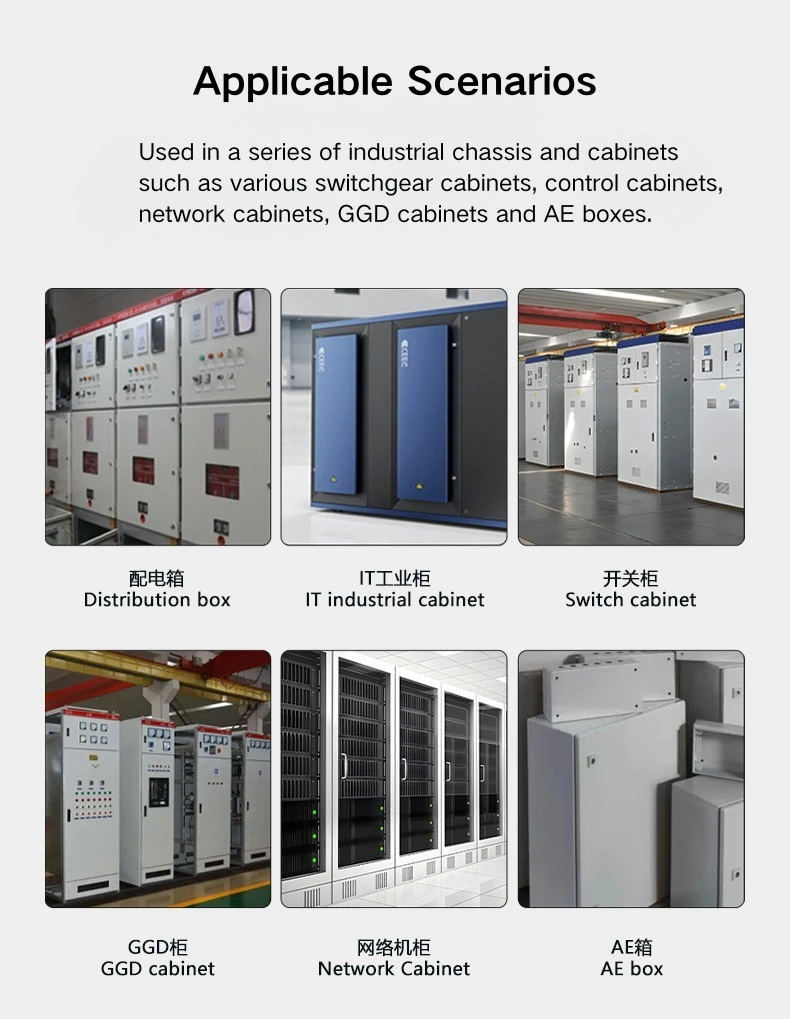

Скритите панти с шипове се появяват най-често на врати на разпределителни табла, кутии на разпределителни уреди, врати на мрежови шкафове и шкафове за промишлено оборудване, където поддържането на външната чистота има значение. Тъй като пантата се намира вътре в рамката, няма нищо видимо отвън, когато вратата е затворена — нито стърчащ цилиндър, нито открито крило.

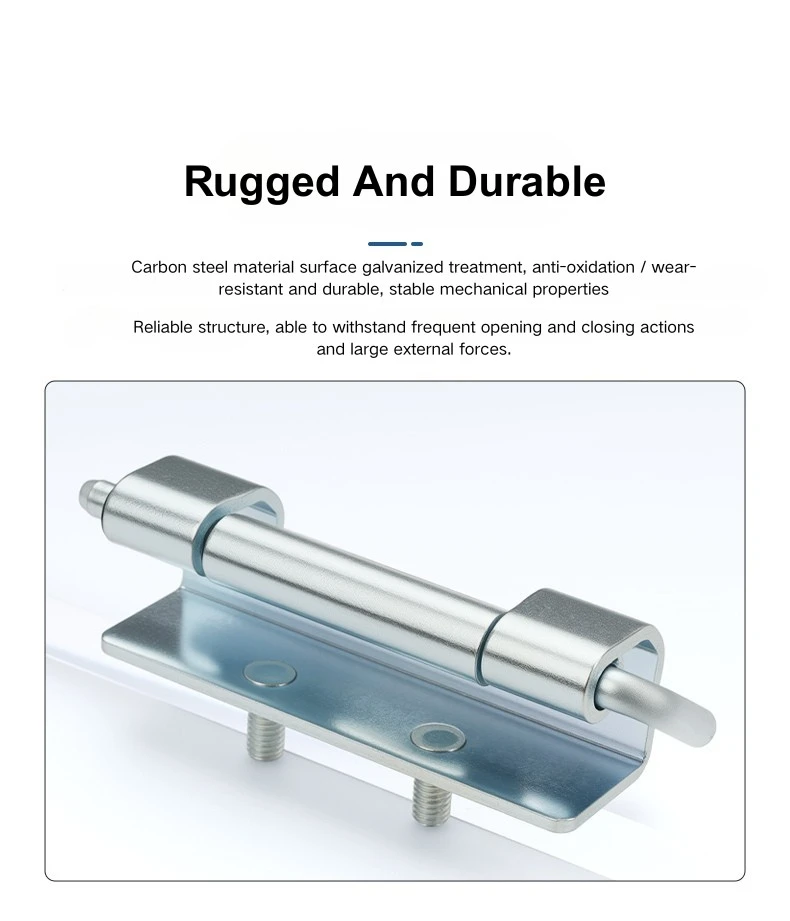

Разглобяемата страна на скритата панта с шипове също е полезна за шкафове, които се сглобяват в работилницата и се изпращат на място — вратата може да се свали за транспортиране и да се върне обратно, след като шкафът е на място. Поцинкованото покритие от въглеродна стомана е подходящо за стандартни вътрешни промишлени среди, а при 86 мм пантата отговаря на размерите на канала на рамката, които обикновено ще намерите на разпределителни и разпределителни кутии.

ЧЗВ

В1: Какъв е общият размер на пантата CL060?

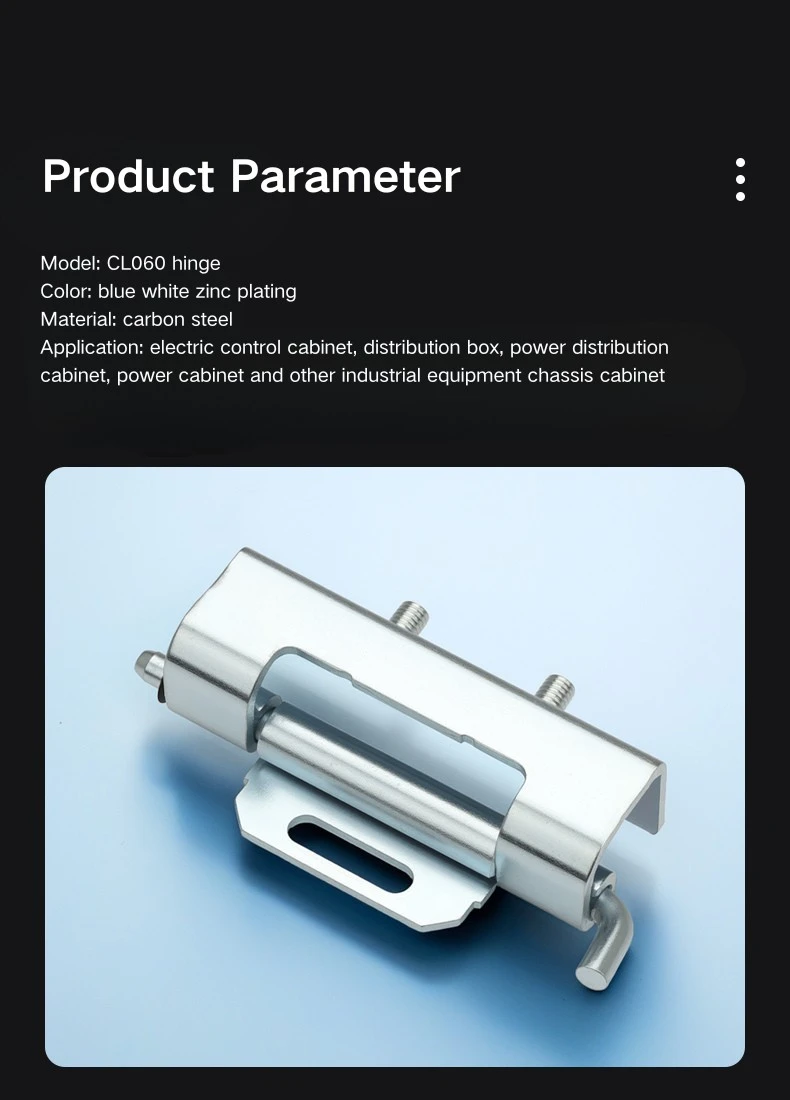

Скритата панта CL060 има обща дължина от 86 mm, дължина на тялото на пантата от 70 mm и диаметър на цевта от Φ5 mm. Монтажното крило е с ширина 25 мм, а тялото на пантата е с ширина 22,6 мм. Общото тегло е 83гр.

В2: От какъв материал е направен CL060?

CL060 е изработен от въглеродна стомана с галванизирано покритие. В момента се предлага само в една спецификация.

Q3: Как се инсталира CL060?

CL060 използва комбинация от заваряване и монтаж на гайка. Монтажното крило е заварено към панела на вратата, а шпилката захваща канала на рамката с помощта на включените винтове M5. Монтажният отвор с шлици позволява регулиране на позицията преди окончателното фиксиране.

Q4: Какви са размерите на шпилката?

Шпилката има диаметър на главата Φ9,5 mm, дължина на вала 10 mm, рамо 2 mm и е с резба M5. Захваща канал на рамката с отвор >9,7 мм.

В5: На какви размери на канала на рамката отговаря CL060?

Скритата панта CL060 пасва в канал на рамката с вътрешен радиус от R15,7 до R17,7 mm. Дълбочината на хлабината на панела на вратата е ≤18,8 mm, а общият страничен обхват е ≤21,4 mm.

В6: За какви типове корпуси е подходящ CL060?

CL060 се използва за врати на разпределителни панели, кутии за разпределителни уреди, индустриални мрежови шкафове и врати на шкафове за механично оборудване - навсякъде, където се предпочитат скрити, разглобяеми панти пред опция за повърхностен монтаж.
